8.2
32.4
1.00
32.4
1.00
+
–
42
NL

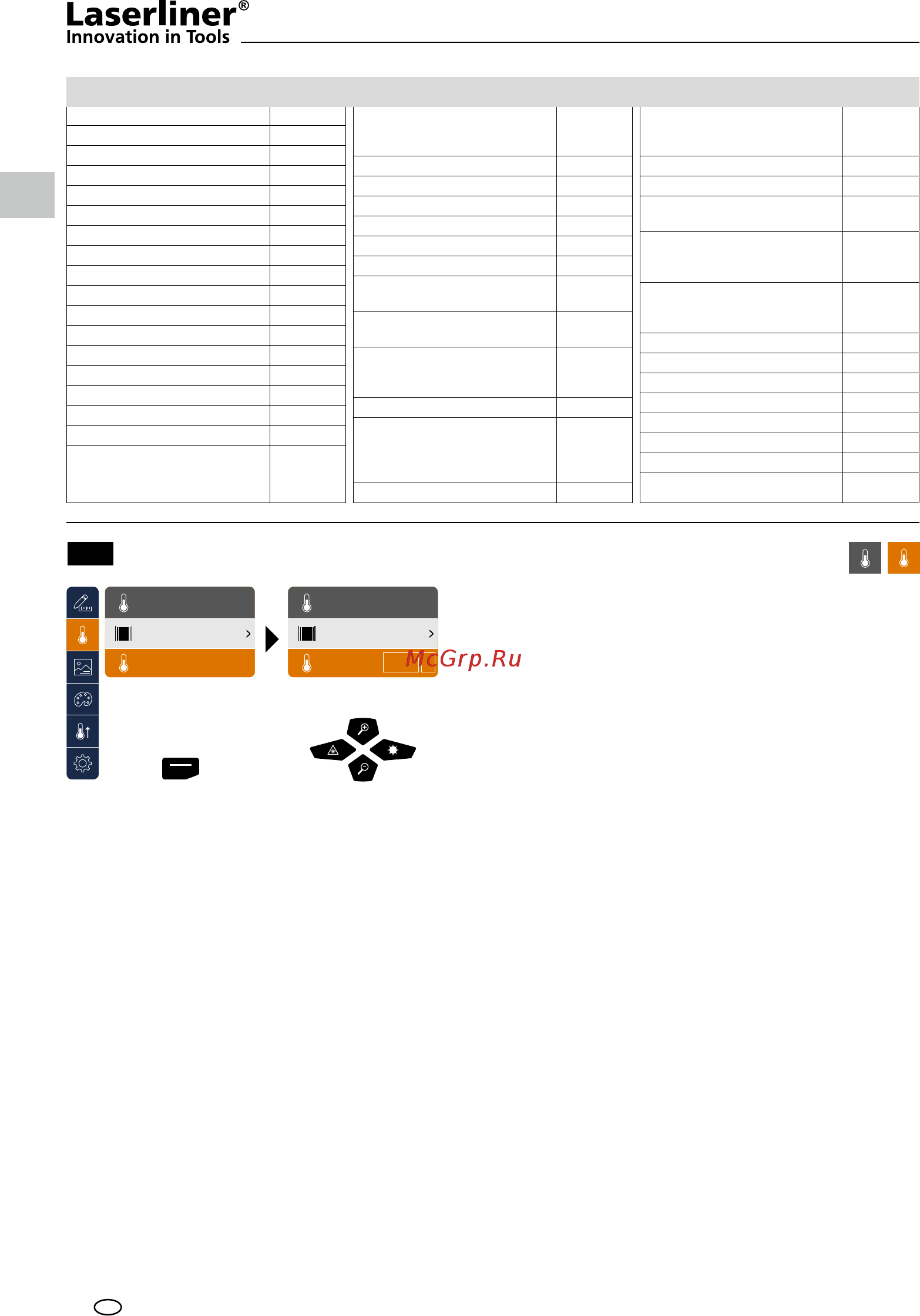

Emissiviteit: Reectietemperatuur
Reectietemperatuur
Bij de infraroodmeting van een bepaald object kan de meting door de reectiestralingen van andere in
de buurt aanwezige objecten of ook van de omgevingslucht worden beïnvloed omdat het meetobject
niet volledig kan worden afgeschermd. Met behulp van de reetietemperatuur kunnen externe stralingen
worden gecompenseerd. Normaal gesproken is de reectietemperatuur gelijk aan de omgevingstempe-
ratuur. Indien echter grotere objecten met een aanzienlijk groter temperatuurverschil (ca. > 20°C) in de
buurt van het meetoppervlak voorhanden zijn, moet de invloed daarvan op het meetoppervlak in acht
worden genomen. Ga daarbij als volgt te werk:
1. Stel de emissiegraad in op 1,0
2. Stel de focus onscherp (Zie hiertoe hoofdstuk 14)
3. Richt de camera in de tegenovergestelde richting van het eigenlijke meetobject
4. Bepaal de gemiddelde temperatuur
5. Stel de gemiddelde temperatuur in als reectietemperatuur
Instelparam.
T.Gere.
Emiss
Instelparam.
T.Gere.
Emiss
Aarde 0,94
Asbest 0,93
Asfalt 0,95
Baksteen rood 0,93
Basalt 0,70
Behang (papier) licht 0,89
Beton, pleister, mortel 0,93
Carborundum 0,90
Cement 0,95
Dekvloer 0,93
Gips 0,88
Gipsplaat 0,95
Glas 0,90
Glaswol 0,95
Graet 0,75
Grind 0,95
Gruis 0,95
Hout
onbehandeld
beuken, geschaafd
0,88
0,94
IJs
glad
met sterke vorst
0,97
0,98
Kalk 0,35
Kalksteen 0,98
Kalkzandsteen 0,95
Katoen 0,77
Keramiek 0,95
Klei 0,95
Koellichamen
zwart geëloxeerd
0,98
Kool
niet-geoxideerd
0,85
Kunststof
lichtdoorlatend
PE, P, PVC
0,95
0,94
Kwartsglas 0,93
Lak
mat zwart
hittebestendig
wit
0,97
0,92
0,90
Laminaat 0,90
Marmer
zwart, gematteerd
grijsachtig gepolijst
0,94
0,93
Menselijke huid 0,98
Muurwerk 0,93
Papier
alle kleuren
0,96
Porselein
wit glanzend
met lazuur
0,73
0,92
Rubber
hard
zacht-grijs
0,94
0,89
Sneeuw 0,80
Steengoed, mat 0,93
Stof 0,95
Teer 0,82
Teerpapier 0,92
Transformatorenlak 0,94
Water 0,93
Zand 0,95
Niet-metaal
