6
k l m
1
2
6
5
7
8
1
10
11
12
9
3
4
4
2
i j
a
c
d
b
e
h
g
f
18
GB
Read the operating instructions and the enclosed brochure „Guarantee and additional notices“
completely. Follow the instructions they contain. This document must be kept in a safe place
and if the laser device is passed on, this document must be passed on with it.
!
This thermographics camera allows for non-contact temperature measurement on surfaces by means
of radiation in the infrared wavelength range via the integrated non-chilled microbolometer. The imaging
technology of the sensor provides a visual image of the temperatures surrounding the inspected object.
The temperature differences can be visualised by colour-coding the individual temperatures in a thermo-
gram with false colour display. Possible application options include detecting thermal bridges and insulation
aws, locating overheating spots in electrical or mechanical building elements, nding heating pipes in
walls or oors, detecting leaks, locating defective solar cells in PV modules etc.

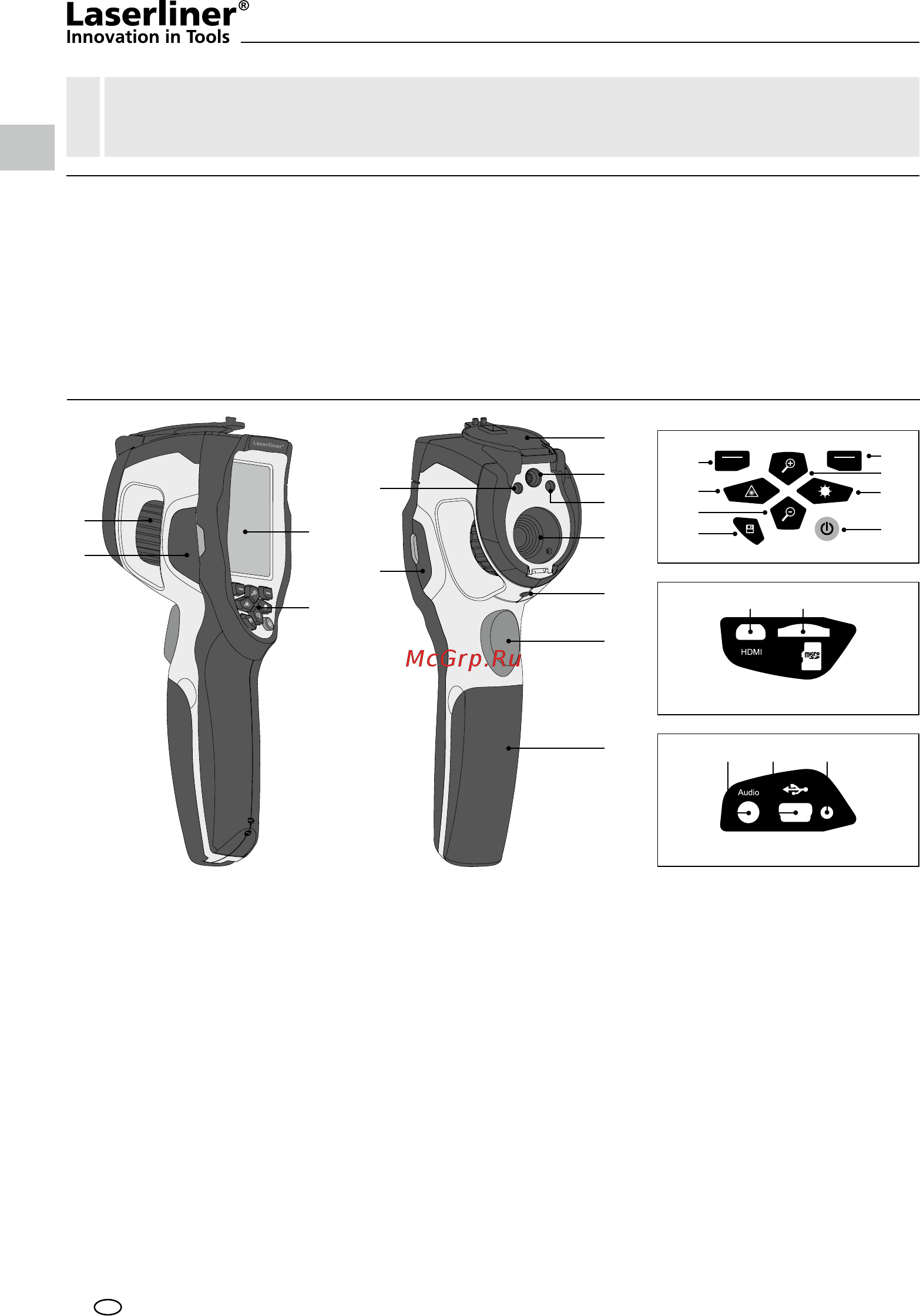

Function / Application
1 Infrared camera lens /
Focusing ring
2
Shaft left
3
2,8“ TFT colour display
4
Hot keys
5 LED lighting
6 Shaft right
7 Lens cover
8 Camera
9 Laser output
10
1/4“ tripod connection
11 Trigger:
Capture
12
Battery compartment
a Main menu /
Control menu
(Conrmation)
b Activate / deactivate laser /
Menu navigation
c Zoom – /
Menu navigation
d Media gallery
e Control menu (Cancel) /
Temperature range
manual / automatic
f Zoom + /
Menu navigation
g LED lighting on/off /
Menu navigation
h
ON/OFF
i
Video output
j Micro-SD card slot
k Microphone /
headphone jack
l Mini USB interface /
Power supply /
battery charger input
m Charging LED
