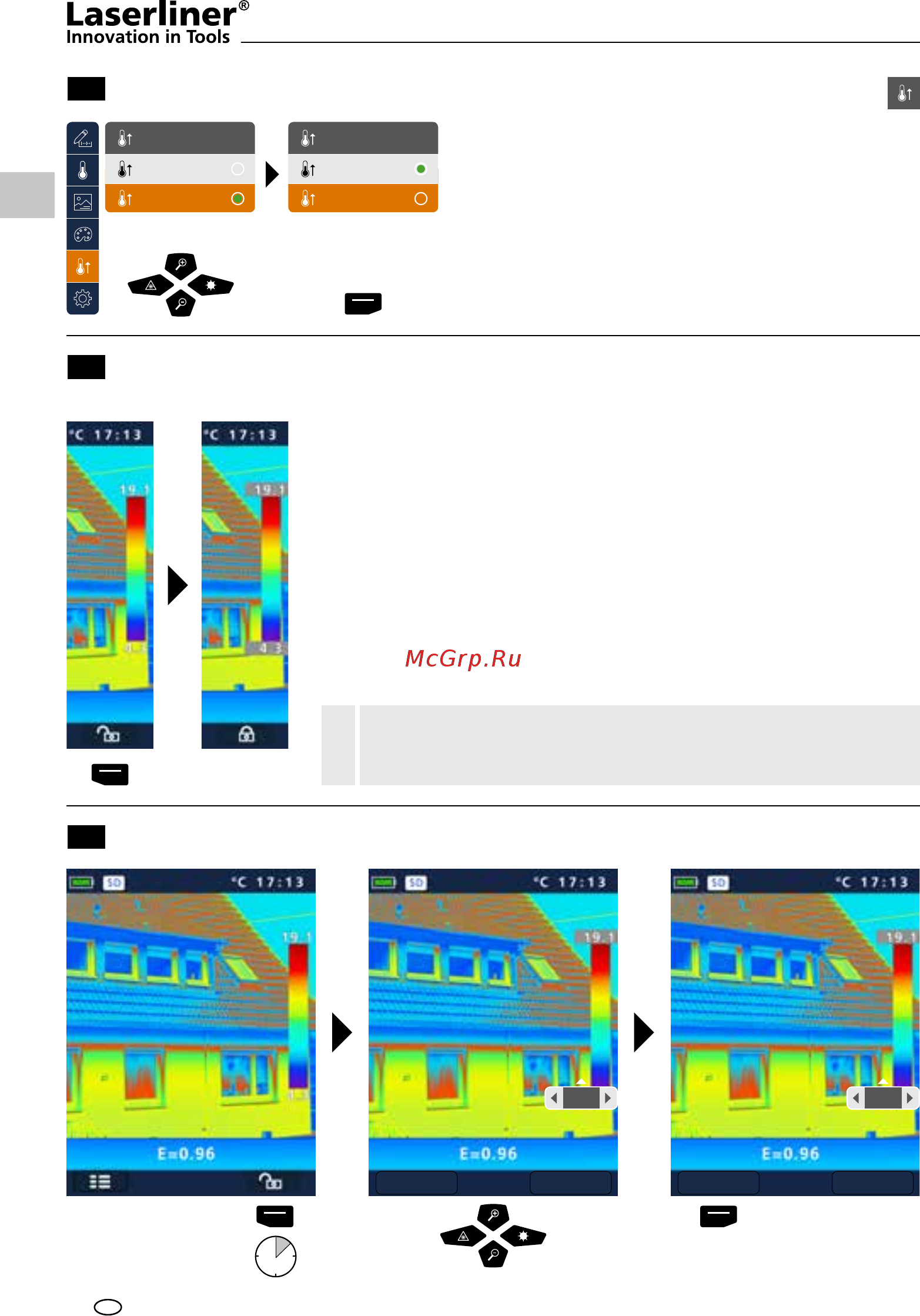

![Laserliner ThermoCamera Compact Plus 082.083A [44/84] Handmatig bediend temperatuurbereik](/img/pdf.png)
Laserliner ThermoCamera Compact Plus 082.083A [44/84] Handmatig bediend temperatuurbereik
![Laserliner ThermoCamera Compact Plus 082.083A [44/84] Handmatig bediend temperatuurbereik](/views2/1594295/page44/bg2c.png)
11
0°C~350°C
-20°C~150°C
0°C~350°C
-20°C~150°C
12
13
3 sec
14.3 14.3
44
NL
Meetbereik
Voorselectie meetbereik:
-20°C … 150°C
(optimaal voor binnen en buiten)
0°C … 350°C
(optimaal voor industriële toepassingen)
Automatisch temperatuurbereik
Met deze instelling worden het temperatuurbereik van het IR-beeld en de
daaruit resulterende verdeling van het kleurenspectrum van het infrarood-
beeld ingesteld. Het kleurenspectrum van het gemeten IR-beeld wordt
bepaald in verhouding tot het temperatuurbereik en de kleurenschaal.
De kleurverdeling van het IR-beeld wordt aan de hand van de gemeten min.-
/max.-waarde automatisch en dynamisch in het staafdiagram aangepast.
auto man
Handmatig bediend temperatuurbereik
In de handmatige instelling wordt het temperatuurbereik niet meer auto-
matisch ingesteld door de gemeten min.-/max.-waarde, maar ook bepaald
door handmatige waarden. Zie hiertoe hoofdstuk 13
Bij iedere wissel van het temperatuurbereik van AUTO naar
handmatig worden de telkens als laatste gemeten min.-/max.-
waarden als voorinstelling overgenomen.
!
Temperatuurbereik handmatig / automatisch
Handmatig bediend temperatuurbereik
ok Afbreken ok Afbreken
Gebied Gebied
