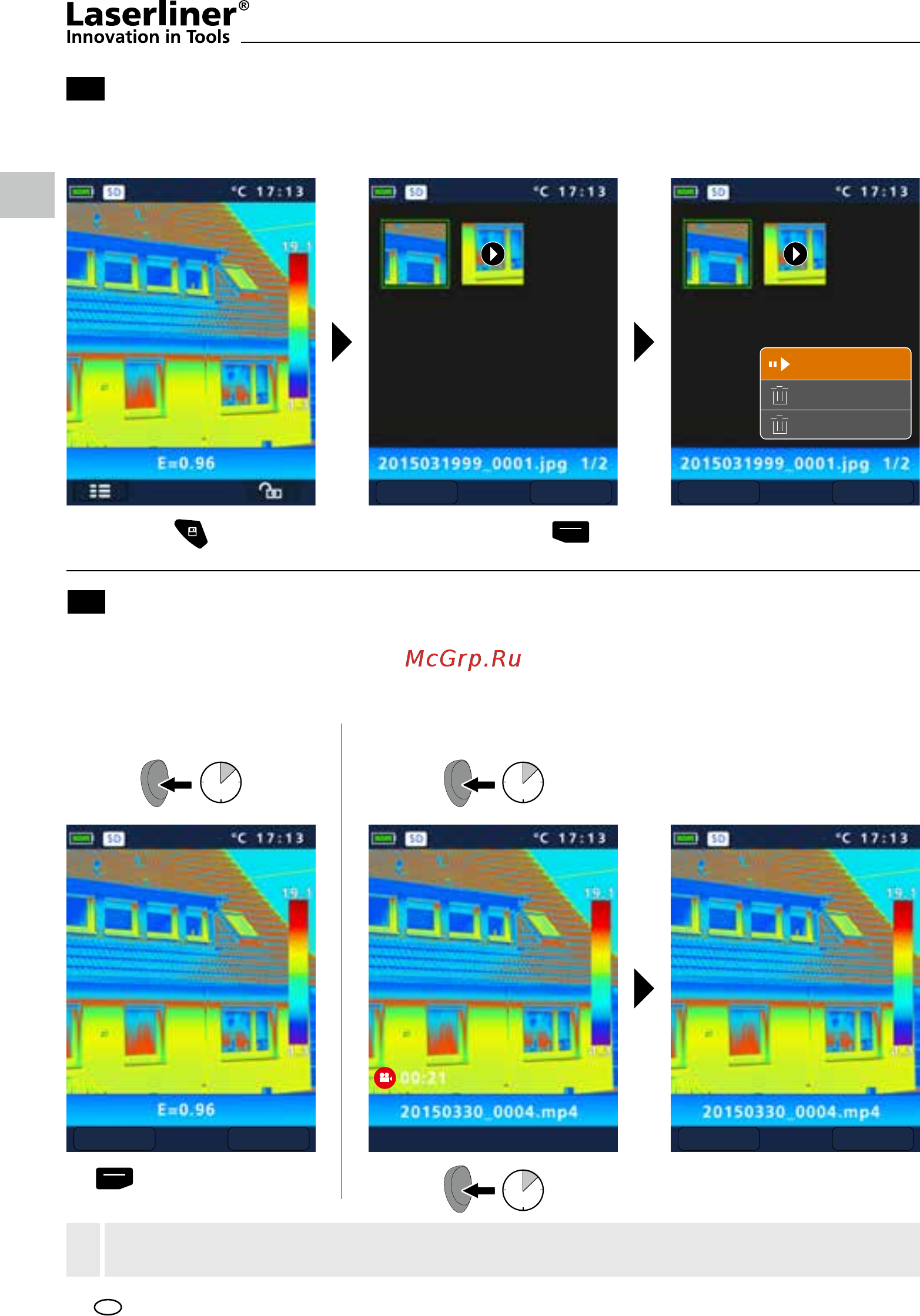

Mediagalerij / weergavemodus / opnames wissen
In de mediagalerij kunnen alle met de ThermoCamera Compact opgenomen foto- en videogegevens
opgeroepen en afgespeeld worden.
Met behulp van de toets ‚Trigger‘ (11) kunnen vanuit iedere meetsituatie beeld- en video-opnames worden
gemaakt voor een eventuele latere documentatie. Met behulp van de in de headset geïntegreerde micro-
foon worden tijdens een video-opname bovendien audiosignalen opgenomen.
Opening Opties ok Sluiten
Opname beeld / audio-opname
Opslaan Afbreken Opslaan Afbreken
Foto‘s opnemen Video‘s opnemen
Zonder geheugenmedium kunnen geen opnames worden gemaakt.
!
Verlaat
Verwijder alle
Verwijder
