![Laserliner ThermoCamera Compact Plus 082.083A [52/84] Hovedmenu](/img/pdf.png)
Laserliner ThermoCamera Compact Plus 082.083A [52/84] Hovedmenu
![Laserliner ThermoCamera Compact Plus 082.083A [52/84] Hovedmenu](/views2/1594295/page52/bg34.png)
1
4
5
1 sec
3 sec
2
3
52
DK
TIL / FRA
TIL
FRA

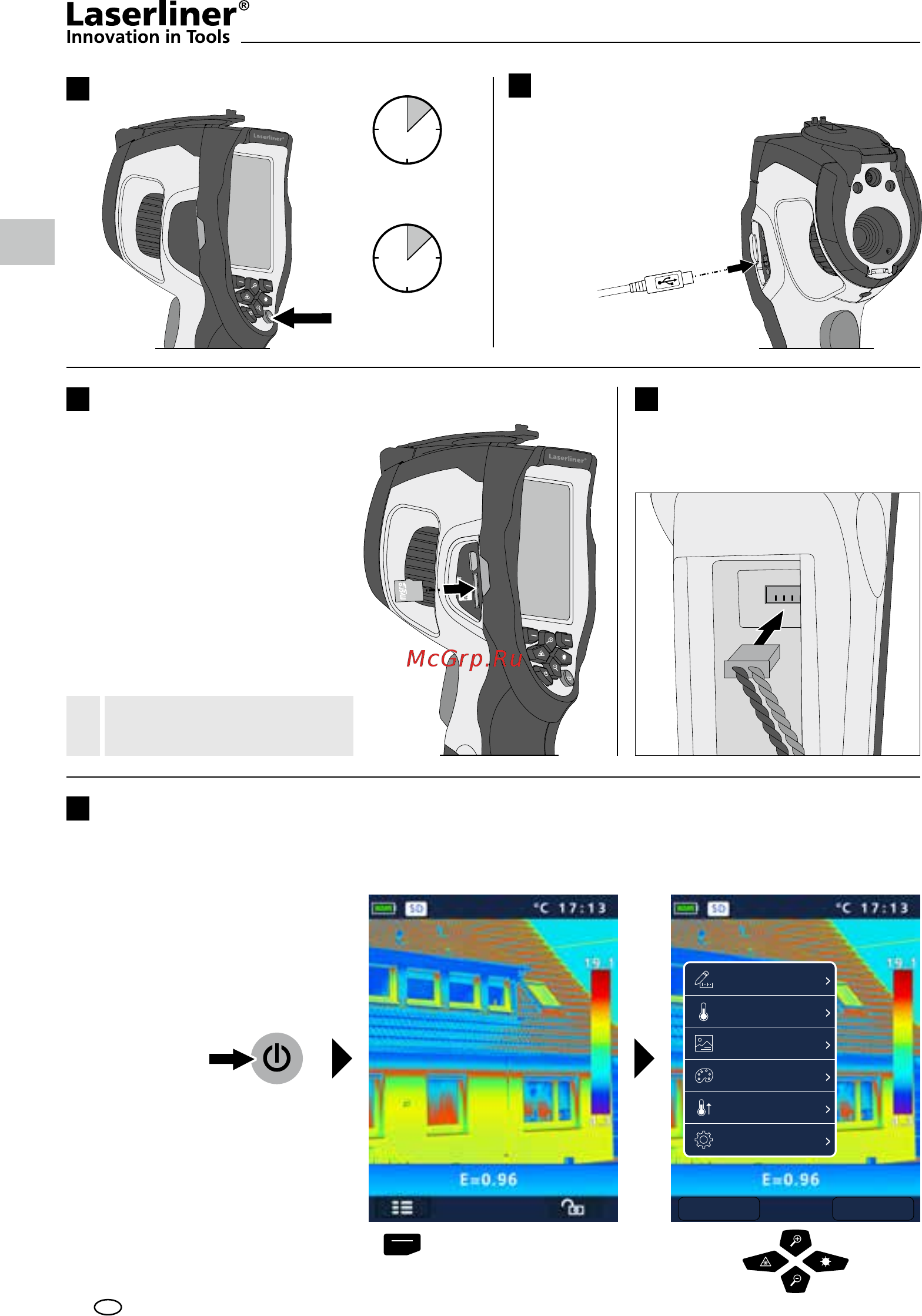

Opladning af li-ion-batteri
Når li-ion-batteriet skal
oplades, sætter man
den medfølgende lysnet-
adapter i ladestikket „I“
og forbinder den med
en passende strømkilde.
Apparatet kan benyttes
under opladningen.
Isætning / udtagning
af li-ion-batteri
Man indsætter et mikro-SD-
kort ved først at åbne gummi-
afdækningen og dernæst
indsætte hukommelseskortet
som vist i guren. Uden
hukommelsesmedium kan
optagelser ikke gemmes.
Åbn batterirum (12).
Indsæt mikro-SD-kort
Forudsætning for SD-kort:
microSDHC, class 10, FAT32
!
Hovedmenu
Via hovedmenuen kan der foretages både generelle og målespecikke indstillinger. Menuen kan styres via
de re direkt-knapper (b, c, f, g).
Måling
Område
Palette
Billede
Emissivitet
Indstillinger
Vælg Sluk
