35
c) En el caso en que los mecheros se instalen debajo de
un mueble de cocina, se deberá mantener entre ellos
(mueble y mecheros), una distancia mínima de 700 mm
(milímetros). Los muebles adyacentes a la campana
purificadora se colocarán a una distancia mínima de

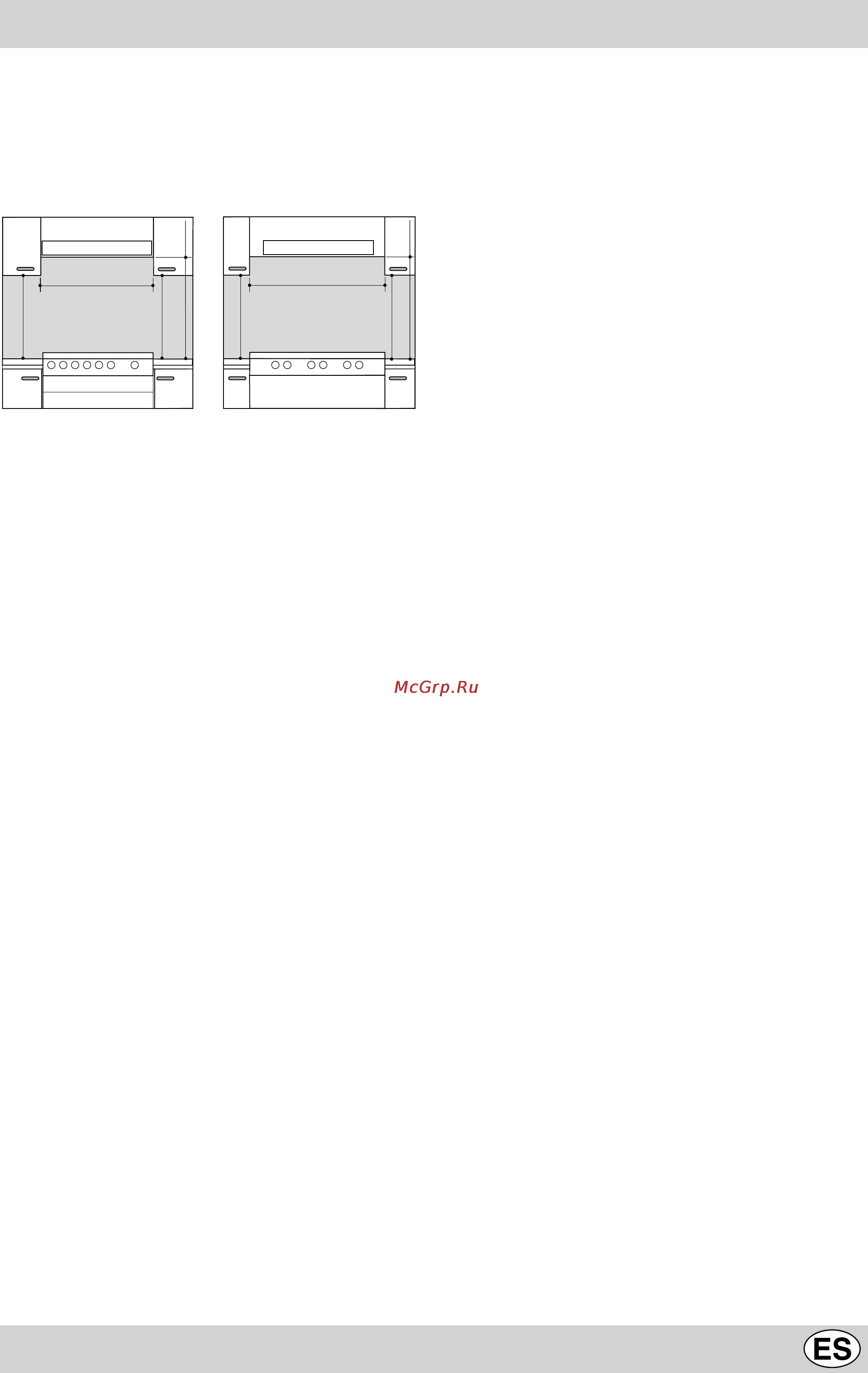

420 mm con relación al plano de cocción (Fig. C - Fig.
D).
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
HOOD
900
Min. mm.
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
420
Min. mm.
Fig. C Fig. D
Conexión gas
Conectar la cocina a la garrafa o al conducto del gas confor-
me a las prescripciones de las normas en vigor, sòlo después
de haberse asegurado que la misma está regulada para el
tipo de gas con el cual será alimentada. Caso contrario,
efectuar las operaciones indicadas en el párrafo “Adaptación
a los distintos tipos de gas”. En algunos modelos la
alimentación del gas puede producirse indiferentemente de
derecha o de izquierda según los casos; para cambiar la
conexión es necesario invertir la abrazadera con la tapa de
cierre y substituir la guarnición de cierre (suministrada con el
aparato). En caso de alimentación con gas líquido de garrafa,
utilizar reguladores de presión conformes a las Normas en
vigor.
Importante: para asegurar un funcionamiento seguro, un uso
adecuado de energía y larga duración del aparato, controlar
que la presión de alimentación respete los valores indicados
en la tabla 1 “Características de los quemadores y picos”.
Conexión del tubo flexible
Efectuar la conexión por medio de un tubo flexible para gas
que responda a las características indicadas en las normas
en vigor. El diámetro interno del tubo a utilizar debe ser:
- 8mm para alimentación con gas líquido;
- 13mm para alimentación con gas metano;
Mencionamos a continuación las principales prescripciones
de las normas en vigor:
• No debe resultar en ningún punto de su recorrido en
contacto con partes que están a temperaturas superiores
a 50°C.
• no debe tener una longitud superior a 1500 mm;
• No debe estar sujeto a ningún esfuerzo de tracción o
torción y no debe presentar curvas excesivamente
estrechas o estrangulamientos.
• No debe estar en contacto con objetos afilados, esquinas
con partes móviles o no quede aplastado.
• Debe ser de fácil inspección a lo largo de todo su recorrido
para poder controlar su estado de conservación;
Comprobar que el tubo resulte bien calzado en sus dos
extremidades y sujetarlo por medio de abrazaderas de cierre
conforme a la Norma en vigor. En caso no se pudieran respetar
estas condiciones, habrá que recurrir a los tubos metálicos
flexibles, conforme a la Norma en vigor.
En el caso en que la cocina se instale según las condiciones
de la clase 2, subclase 1, es oportuno conectarse a la red de
gas solamente a través de un tubo metálico flexible confor-
me a la norma en vigor.
Conexión del tubo flexible de acero inoxidable con
pared contínua fijación con rosca
Eliminar la abrazadera presente en el aparato.
El empalme de entrada de gas al aparato es fileteado 1/2
gas macho cilíndrico. Utilizar exclusivamente tubos confor-
me a la Norma en vigor y guarniciones de cierre conforme a
la Norma en vigor. La instalación de estos tubos debe ser
efectuada en modo que su longitud, en condiciones de
extensión máxima, no supere 2000 mm. Una vez realizada
la conexión, asegurarse que el tubo metálico flexible no
permanezca en contacto con partes móviles o no quede
aplastado.
Control partes estancas
Importante: al terminar la instalación controlar el perfecto
sellado de todas las uniones, utilizando una solución jabonosa
pero nunca una llama.
Conexión del cable de alimentación a la red
Instalar al cable un enchufe normalizado para la potencia
indicada en la placa características; en caso de conexión
directa a la red, es necesario colocar entre el aparato y la
red, un interruptor omnipolar con una apertura mínima entre
los contactos de 3 mm, adecuado a la potencia y conforme
a las normas en vigor ( el cable a tierra no debe ser
interrumpido por el interruptor). El cable de alimentación debe
colocarse de tal manera que, en ningún punto alcance una
temperatura superior a 50°C con respecto a la temperatura
ambiente.
Antes de efectuar la conexión comprobar que:
• la válvula limitadora y la instalación doméstica puedan
soportar la potencia del aparato (ver placa características);
• la instalación de alimentación esté provista de una
conexión a tierra eficaz, conforme a las normas y
disposiciones de ley;
• pueda accederse fácilmente a la toma de corriente o al
interruptor omnipolar una vez instalada la cocina.
Advertencia: no utilizar reductores, adaptadores o derivadores
dado que los mismos podrían provocar calentamientos o
quemaduras.
Adaptación del plano a los distintos tipos de gas
Para adaptar la cocina a un tipo de gas diferente a aquel para
el cual la misma ha sido predispuesta (indicado en la tapa),
es necesario efectuar las siguientes operaciones:
a) sustituir la abrazadera ya montada, por aquella que con-
tiene el embalaje “accesorios de la cocina”.
Atención: la abrazadera para gas metano y para gas de ciudad
es la misma. (la abrazadera para gas líquido lleva impreso el
número 8, la del gas metano el número 13).
Servirse de todas maneras de la junta de sellado nueva.
b) Sustitución de los picos de los quemadores del plano:
• sacar las rejillas y quitar los quemadores de sus sedes;
• destornillar los picos, sirviéndose de una llave de tubo de
7 mm, y sustituirlos por los que se adapten al nuevo tipo
de gas (ver tabla 1 “Características de los quemadores y
picos”).
