Indesit K6G20/R [4/56] Installazione

Installazione

Le istruzioni che seguono sono rivolte all’installatore qualifi-

cato affinchè compia le operazioni di installazione regolazione

e manutenzione tecnica nel modo più corretto e secondo le

norme in vigore.

Importante: qualsiasi intervento di regolazione, manu-

tenzione etc. deve essere eseguito con la cucina elettri-

camente disinserita.

Posizionamento

Importante: questo apparecchio può essere installato e fun-

zionare solo in locali permanentemente ventilati secondo le

prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore.

Debbono essere osservati i seguenti requisiti:

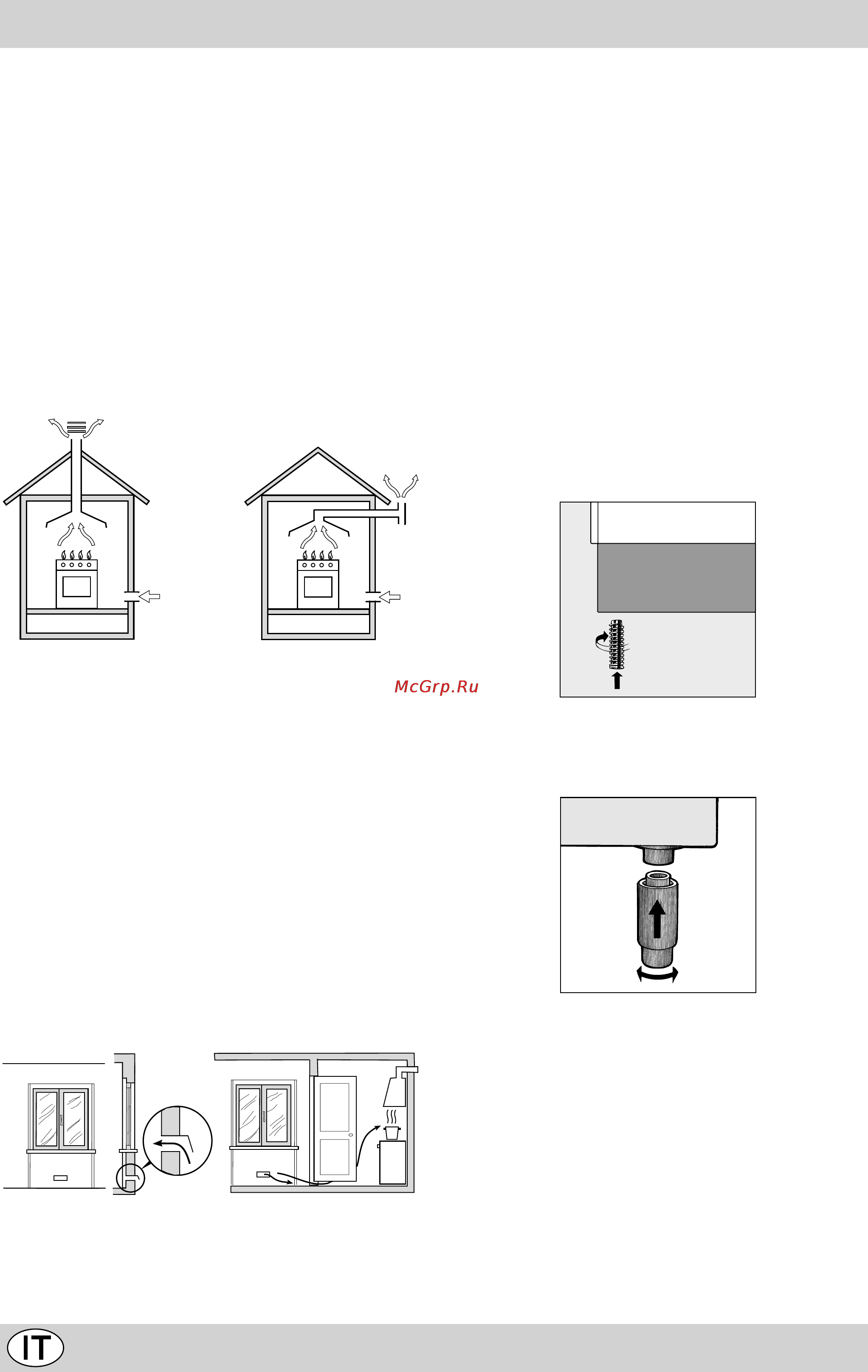

a) Il locale deve prevedere un sistema di scarico all’esterno

dei fumi della combustione, realizzato tramite una cappa

o tramite un elettroventilatore che entri automaticamente

in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata Direttamente all’esterno

(riservata agli apparecchi di cottura)

b) Il locale deve prevedere un sistema che consenta l’af-

flusso dell’aria necessaria alla regolare combustione. La

portata di aria necessaria alla combustione non deve

essere inferiore a 2 m

/h per kW di potenza installata. Il

sistema può essere realizzato prelevando direttamente

l’aria dall’esterno dell’edificio tramite un condotto di al-

meno 100 cm

di sezione utile e tale che non possa es-

sere accidentalmente ostruito. Per gli apparecchi privi sul

piano di lavoro, del dispositivo di sicurezza per assenza

di fiamma, le aperture di ventilazione debbono essere

maggiorate nella misura del 100%, con un minimo di 200

(Fig. A). Ovvero, in maniera indiretta da locali adia-

centi, dotati di un condotto di ventilazione con l’esterno

come sopra descritto, e che non siano parti comuni del-

l’immobile, o ambienti con pericolo di incendio, o camere

da letto (Fig. B).

Particolare A Locale Locale da

adiacente ventilare

Esempi di aperture di ventilazione Maggiorazione della fessura fra

per l’aria comburente porta e pavimento

Fig. A Fig. B

c) Un utilizzo intensivo e prolungato dell’apparecchio può

necessitare di una aerazione supplementare per esem-

pio l’apertura di una finestra o una aerazione più efficace

aumentando la potenza di spirazione meccanica se essa

esiste.

d) I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano

verso il basso. Quindi i locali contenenti bidoni di GPL

debbono prevedere delle aperture verso l’esterno così

da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o

parzialmente pieni, non debbono essere installati o de-

positati in locali o vani a livello più basso del suolo

(cantinati, ecc.). É opportuno tenere nel locale solo il bi-

done in utilizzo, collocato in modo da non essere sogget-

to all’azione diretta di sorgenti di calore (forni, camini,

stufe, ecc.) capaci di portarlo a temperature superiori ai

50°C.

Livellamento (presente solo su alcuni modelli)

Nella parte inferiore dell’apparecchio si trovano 4 piedini

di sostegno regolabili con viti che permettono di migliora-

re il livellamento dell’apparecchio, se necessario. E’ indi-

spensabile che l’apparecchio sia posizionato in modo

uniforme.

Montaggio gambe (presente solo su alcuni modelli)

Vengono fornite delle gambe da montare ad incastro sot-

to la base della cucina.

Installazione della cucina

E' possibile l’installazione a fianco di mobili la cui altezza

non superi quella del piano di lavoro. La parete a contatto

con la parete posteriore della cucina deve essere in mate-

riale ininfiammabile. Durante il funzionamento la parete po-

steriore della cucina può raggiungere una temperatura di

50°C superiore a quella ambiente. Per una corretta installa-

zione della cucina vanno osservate le seguenti precauzioni:

a) I mobili situati a fianco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600

mm dal bordo del piano stesso.

b) Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse e comun-

que ad una distanza minima di 650 mm.
