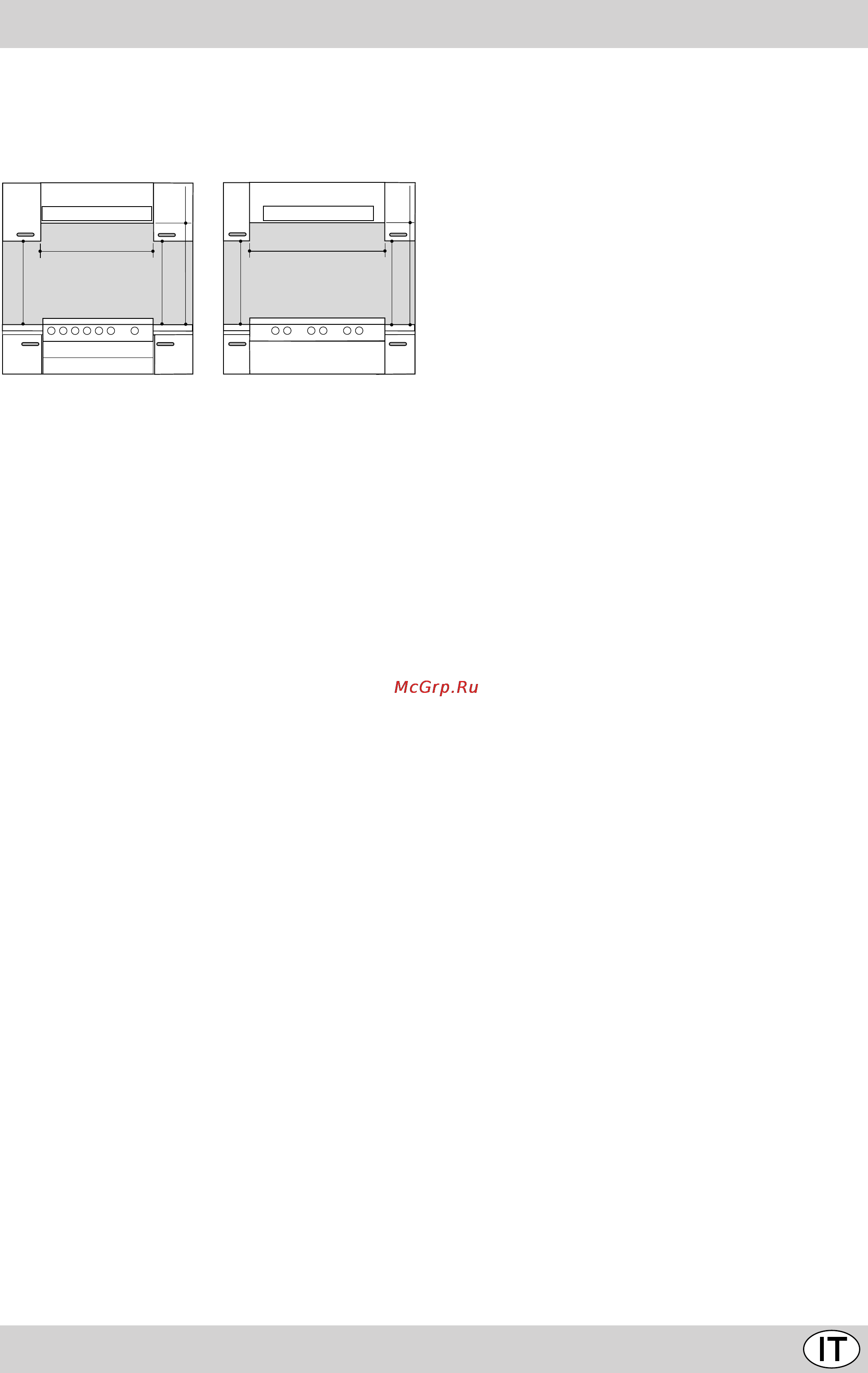

c) Allorchè la cucina venga installata sotto un pensile, que-

st’ultimo dovrà mantenere una distanza minima dal pia-

no di 700 mm (millimetri). I mobili adiacenti alla cappa

dovranno mantenere una distanza minima dal piano di

420 mm. come da Fig. C e D.

HOOD

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

600

Min. mm.

420

Min. mm.

HOOD

900

Min. mm.

420

Min.

min.

650

mm. with hood

min.

700

mm. without hood

mm.

420

Min. mm.

Fig. C Fig. D

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bom-

bola del gas dovrà essere effettuato come prescritto dalle

Norme UNI-CIG 7129 e 7131, solo dopo essersi accertati

che esso è regolato per il tipo di gas con cui sarà alimentato.

In caso contrario eseguire le operazioni indicate al paragra-

fo “Adattamento ai diversi tipi di gas”. Su alcuni modelli l’ali-

mentazione del gas può avvenire indifferentemente da de-

stra o da sinistra a seconda dei casi; per cambiare il collega-

mento è necessario invertire il portagomma con il tappo di

chiusura e sostituire la guarnizione di tenuta (in dotazione

con l’apparecchio). Nel caso di alimentazione con gas liqui-

do, da bombola, utilizzare regolatori di pressione conformi

alle Norme UNI-CIG 7432.

Importante: per un sicuro funzionamento, per un adeguato

uso dell’energia e maggiore durata dell’apparecchiatura,

assicurarsi che la pressione di alimentazione rispetti i valori

indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

Allaccio con tubo flessibile

Eseguire il collegamento per mezzo di un tubo flessibile per

gas rispondente alle caratteristiche indicate nelle norme UNI-

CIG 7140.

Il diametro interno del tubo da utilizzare deve essere:

- 8mm per alimentazione con gas liquido;

- 13mm per alimentazione con gas metano.

In particolare, per la messa in opera di tali tubi flessibili, deb-

bono essere rispettate le seguenti prescrizioni:

• Non deve essere in nessun punto del suo percorso a

contatto con parti che siano a temperature maggiori di

50°C;

• Abbia una lunghezza inferiore a 1500 mm;

• Non sia soggetto ad alcun sforzo di trazione e di torsio-

ne, inoltre non deve presentare curve eccessivamente

strette o strozzature;

• Non venga a contatto con corpi taglienti, spigoli vivi e

con parti mobili o schiacciato;

• Deve essere facilmente ispezionabile lungo tutto il per-

corso allo scopo di poter controllare il suo stato di con-

servazione;

Assicurarsi che il tubo sia ben calzato alle sue due estremità

e fissarlo per mezzo di fascette di serraggio conformi alla

UNI-CIG 7141. Qualora una o più di queste condizioni non

possa essere rispettata, bisognerà ricorrere ai tubi metallici

flessibili, conformi alla norma UNI-CIG 9891.

Allorchè la cucina venga installata secondo le condizioni della

classe 2 sottoclasse 1 è opportuno collegarsi alla rete gas

solamente tramite tubo metallico flessibile conforme alla

UNI-CIG 9891.

Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati

Eliminare il portagomma già presente sull’apparecchio. Il

raccordo di entrata del gas all’apparecchio è filettato 1/2 gas

maschio cilindrico. Utilizzare esclusivamente tubi conformi

alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi

alla UNI-CIG 9264. La messa in opera di tali tubi deve esse-

re effettuata in modo che la loro lunghezza, in condizioni di

massima estensione, non sia maggiore di 2000 mm. Ad al-

lacciamento avvenuto assicurarsi che il tubo metallico fles-

sibile non venga a contatto con parti mobili o schiacciato.

Controllo tenuta

Importante: ad installazione ultimata controllare la perfetta

tenuta di tutti i raccordi utilizzando una soluzione saponosa

e mai una fiamma.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indi-

cato sulla targhetta caratteristiche, nel caso di collegamento

diretto alla rete è necessario interporre tra l’apparecchio e la

rete un interruttore omnipolare con apertura minima fra i con-

tatti di 3 mm. dimensionato al carico e rispondente alle nor-

me in vigore (il filo di terra non deve essere interrotto dall’in-

terruttore). Il cavo di alimentazione deve essere posizionato

in modo che non raggiunga in nessun punto una temperatu-

ra superiore di 50°C a quella ambiente. Prima di effettuare

l’allacciamento accertarsi che:

• la valvola limitatrice e l’impianto domestico possano sop-

portare il carico dell’apparecchiatura (vedi targhetta ca-

ratteristiche);

• l’impianto di alimentazone sia munito di efficace collega-

mento a terra secondo le norme e le disposizioni di leg-

ge;

• la presa o l’interruttore omnipolare siano facilmente

raggiungibili con il piano installato.

N.B: non utilizzare riduzioni, adattatori o derivatori in quanto

essi potrebbero provocare riscaldamenti o bruciature.

Adattamento del piano ai diversi tipi di gas

Per adattare la cucina ad un tipo di gas diverso da quello per

il quale essa è predisposta (indicato sulla etichetta fissata al

coperchio), occorre effettuare le seguenti operazioni:

a) Sostituire il portagomma già montato con quello conte-

nuto nella confezione “accessori della cucina”.

Attenzione: Il portagomma per gas liquido porta stampigliato

il numero 8, quello per gas metano il numero 13). Avvalersi

comunque di una guarnizione di tenuta nuova.

b) Sostituzione degli ugelli dei bruciatori del piano:

• togliere le griglie e sfilare i bruciatori dalle loro sedi;

• svitare gli ugelli, servendosi di una chiave a tubo da 7

mm, e sostituirli con quelli adatti al nuovo tipo di gas (vedi

tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

• rimettere in posizione tutti i componenti seguendo le ope-

razioni inverse rispetto alla sequenza di cui sopra.
