44
Instruções para instalação
As instruções seguintes destinam-se ao instalador
qualificado, a fim de que efectue as operações de
instalação, regulação e assistência técnica da melhor
maneira possível e conforme as normas em vigor.
Importante: qualquer intervenção de regulação,
manutenção, etc., deve ser efectuada com o fogão
desligado.
Instalação
Importante: este aparelho pode ser instalado e funcionar
sòmente em locais permanentemente ventilados confor-
me as prescrições das Normas Nacionais em vigor.
Devem ser respeitados os seguintes requisitos:

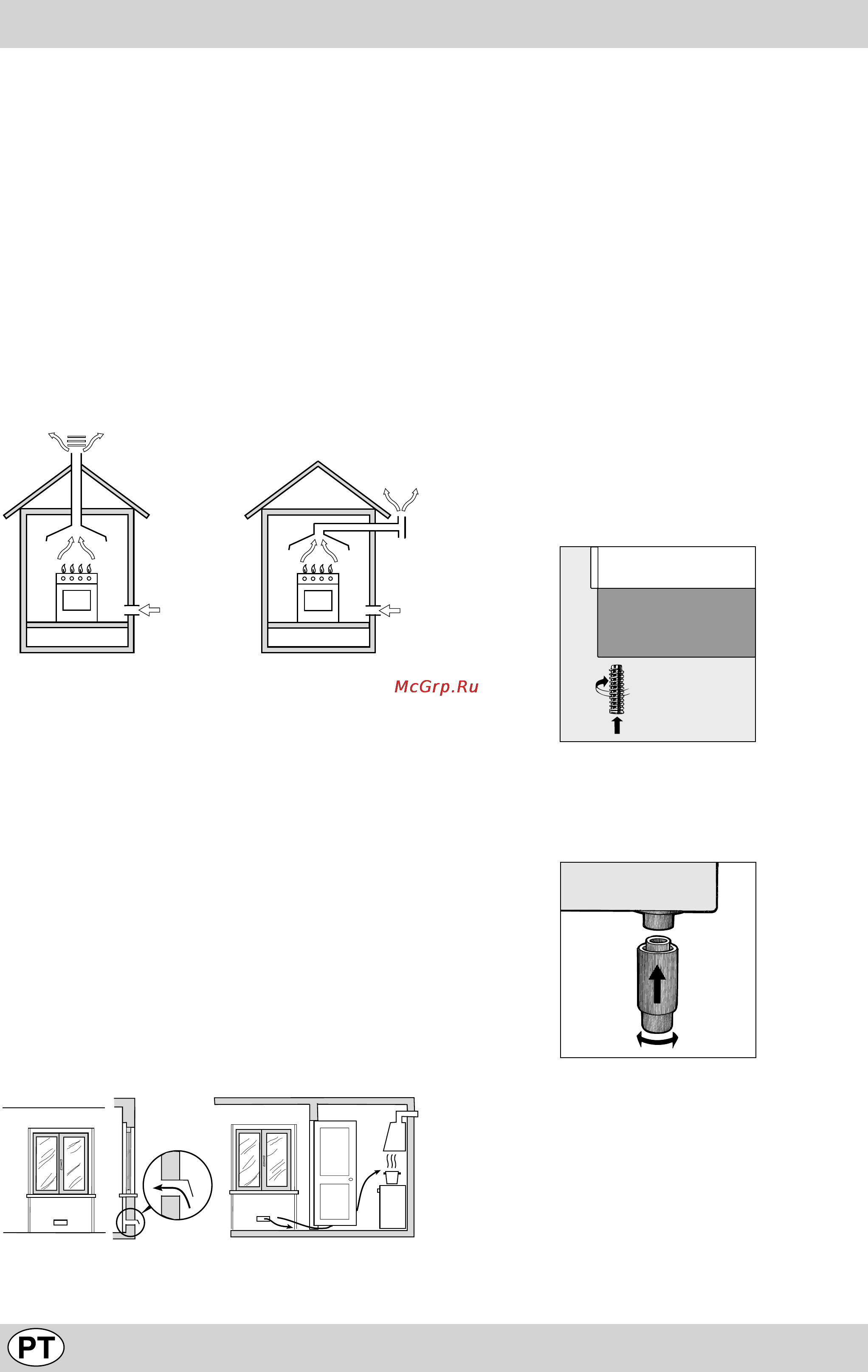

a) O local deve prever um sistema de descarga para o
externo dos fumos de combustão, realizado mediante
uma capa ou um electro-ventilador que entre automa-
ticamente em função cada vez que se acende o
aparelho.
Em chaminé ou tubo de Directamente para fora
chaminé ramificado
(reservado aos aparelhos de cocçáo)
b) O local deve prever um sistema que permita a entrada
de ar necessário para regular a combustão. O fluxo de
ar necessário à combustão não deve ser inferior a 2 m
3
/
h para kW de potência instalada. O sistema pode ser
realizado capturando o ar directamente desde a parte
externa do edifício através de um tubo de pelo menos
100 cm
2
de secção útil que não se entupa
acidentalmente. Nos aparelhos que não estão
equipados com o dispositivo de segurança para a falta
de chama sobre o plano de cozedura, as aberturas
para ventilação devem ser 100% aumentadas com um
mínimo de 200 cm
2
(Fig. A). Outro sistema possível,
seria o de capturar o ar em forma indireta, a partir de
locais adjacentes que não constituam partes comuns
do imóvel, ambientes com perigo de incêndio, nem
quartos de dormir (Fig. B), que possuam um conduto
de ventilação comunicante com a parte externa.
Detalhe A Local Local a
adjacente ser ventilado
A
Exemplos de abertura de ventilação Aumento da fenda
para ar comburente entre porta e soalho
Fig. A Fig. B
c) Para um emprego intensivo e longo do aparelho pode-
se precisar de ventilação suplementar, por exemplo, a
abertura de uma janela ou uma ventilação mais eficaz
aumentando a potencia de aspiração mecânica se
existir
d) Os gases de petróleo líquidos mais pesados que o ar,
concentram-se nas zonas baixas. Logo, os locais que
contém os recipientes de GPL devem estar equipados
com aberturas para o externo que permitam a
evacuação desde baixo das eventuais fugas de gás.
Portanto, os recipientes de GPL vazios ou parcialmente
cheios não devem ser instalados ou depositados em
locais ou vãos a um nível mais baixo que o do soalho
(sótãos, etc.). E’ oportuno manter no local sòmente o
recipiente que está sendo usado, colocando-o afastado
de fontes de calor (fornos, chaminés, estufas, etc.) que
podem fazê-lo atingir temperaturas superiores a 50°C.
Nivelamento (presente somente em alguns modelos)
Na parte inferior do aparelho encontram-se 4 pés de apoio
com parafusos que possibilitam melhorar o nivelamento
do aparelho, se for necessário. É indispensável o aparelho
estar posicionado de maneira uniforme.
Montagem das patas (presente sòmente em alguns
modelosi)
São fornecidas patas a serem embutidas debaixo da base
do fogão.
Instalação do fogão
O fogão está predisposto com grau de protecção contra
aquecimentos excessivos de tipo X, portanto pode ser
instalado ao lado de móveis cuja altura seja inferior ao da
superfície de trabalho. A parede em contato com o lado
posterior do fogão deve ser de material não inflamável.
Durante o funcionamento a parede posterior do fogão
pode alcançar uma temperatura 50°C mais elevada que
a do ambiente.
a) Os moveis situados ao lado, com altura superior aquela
do plano de trabalho, devem ser situados ao menos
200 mm do bordo do mesmo plano.
