45
b) Os exaustores devem ser instalados conforme os
requisitos pedidos no manual de instruções dos
próprios e, de todas formas, a uma distância mínima
de 650 mm.
c) Se o fogão for instalada por baixo de um móvel pênsil,
este deverá estar a uma distância mínima do plano de
700 mm. Os móveis adjacentes ao exaustor deverão
manter uma distância mínima do plano de 420 mm
como na Fig. C e D.
HOOD
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
600
Min. mm.
420
Min. mm.
HOOD
900
Min. mm.
420
Min.
min.
650
mm. with hood
min.
700
mm. without hood
mm.
420
Min. mm.

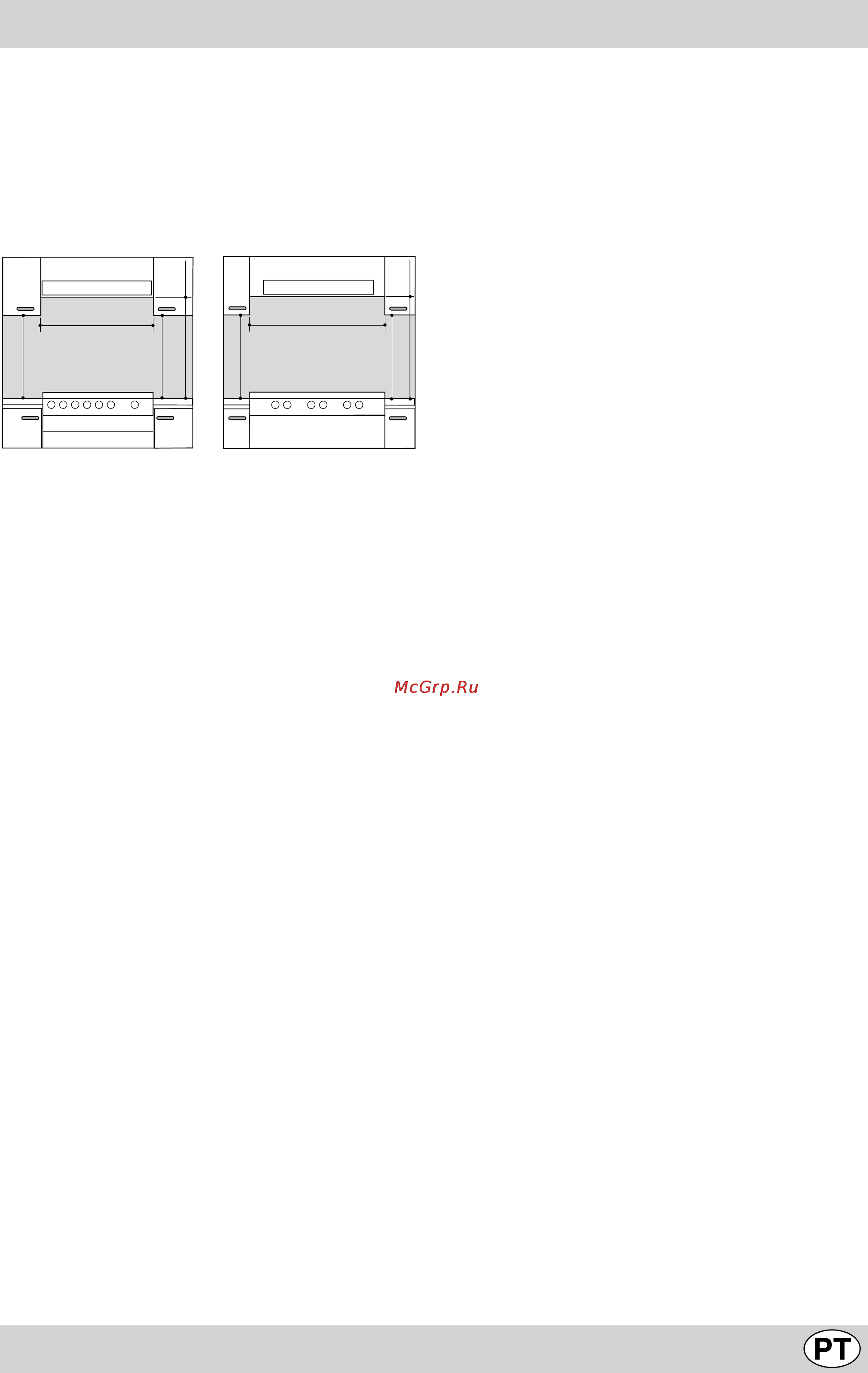

Fig. C Fig. D
Ligação ao gás
A ligação do aparelho à tubagem ou à botija do gás deverá
efectuar-se conforme prescrito pelas Normas Nacionais
em vigor, sòmente após ter controlado que o mesmo
esteja regulado para o tipo de gás com o qual será
alimentado. Em caso contrário, efectuar as operações
indicadas no parágrafo “Adaptação a diferentes tipos de
gás”. Em alguns modelos a alimentação do gás pode ser
efectuada pelo lado direito ou esquerdo conforme os
casos. Para trocar a ligação é necessário inverter a
braçadeira com o tampão de fêcho e substituir a gaxeta
de vedação (fornecida com o aparelho). Em caso de
alimentação com gás líquido de botija, utilizar reguladores
de pressão em conformidade com as Normas Nacionais
em vigor.
Importante: para garantir um funcionamento seguro, uma
utilização de energia apropriada e maior duração da
aparelhagem, assegurar-se que a pressão de alimentação
respeite os valores indicados na tabela 1 “Características
dos queimadores e dos bicos”.
Ligação com tubo flexível
Efectuar a ligação mediante um tubo flexível para gás que
corresponda às características indicadas pelas Normas
Nacionais em vigor.
O diâmetro interno do tubo a ser utilizado deve ser:
- 8mm para alimentação com gás líquido;
- 13mm para alimentação com gás metano.
Em particular, ao instalar estes tubos flexíveis devem ser
respeitadas as seguintes prescrições:
• O tubo flexível, ao longo do seu trajecto, não deve estar
em contacto em ponto algum, com partes que estejam
a temperaturas superiores a 50°C;
• Não deve ter um comprimento inferior a 1500 mm.;
• Não deve estar sujeito a nenhum esforço de tracção e
de torsão e além do mais, não deve apresentar curvas
demasiado apertadas ou estrangulamentos;
• Não deve entrar em contacto com objetos afiados,
esquinas com as partes móveis ou fique amassado.
• Deve poder-se inspeccionar facilmente ao longo do
seu percurso de modo a poder controlar o seu estado
de conservação;
Assegurar-se de que o tubo esteja bem calçado nas duas
extremidades e fixe-o mediante braçadeiras conforme a
las Normas Nacionais em vigor.
Em caso não possam ser respeitadas estas condições
será necessário recorrer aos tubos metálicos flexíveis
conforme a las Normas Nacionais em vigor.
Se o fogão fôr instalado conforme as condições da clas-
se 2 subclasse 1, seria oportuno conectar-se à rede do
gás sòmente através do tubo metálico flexível conforme
a Norma em vigor.
Ligação com tubo flexível de aço inoxidável com
parede contínua com rosca
Eliminar a braçadeira presente no aparelho. A junta de
entrada de gás ao aparelho tem uma rosca 1/2 gas macho
cilíndrico. Utilizar exclusivamente tubos conformes a las
Normas Nacionais em vigor. A instalação destes tubos
deve ser efectuada em modo que o seu comprimento,
em condições de máxima extensão, seja inferior a 2000
mm. Quando a ligação estiver terminada, assegure-se de
que o tubo metálico flexível não entre em contacto com
as partes móveis ou fique amassado.
Controle da vedação
Importante: ao terminar a instalação controlar a vedação
de todas as juntas utilizando uma solução de sabão e
nunca uma chama.
Ligação do cabo de alimentação à rede
Montar uma ficha normalizada no cabo, apropriada à
carga indicada na placa de características. Em, caso de
ligação directa à rede é preciso interpor entre o aparelho
e a rede um interruptor omnipolar com abertura mínima
entre os contactos de 3 mm, dimensionado à carga e de
acordo com as normas em vigor (o fio de terra não deve
ser interrompido pelo interruptor). O cabo de alimentação
deve estar colocado de modo a não atingir em ponto algum
uma temperatura que supere a temperatura ambiente de
mais de 50°C.
Antes de efectuar a ligação verificar que:
• a válvula limitadora e a instalação doméstica possam
suportar a carga da aparelhagem (ver placa de
características);
• a instalação de alimentação possua uma ligação à terra
eficaz conforme as normas e as disposições da lei;
• a tomada ou o interruptor omnipolar possam ser facil-
mente alcançados quando o plano de cozedura estiver
instalado.
Atenção: não utilizar reductores, adaptadores ou
derivadores que podem causar aquecimentos ou
queimaduras.
Adaptação do plano aos diferentes tipos de gás
Para adaptar o fogão a um tipo de gás diferente para o
qual tinha sido previsto (indicado nas etiquetas fixadas
na braçadeira e na tampa), é preciso efectuar as seguintes
operações:
a) substituir a braçadeira já montada com a que está den-
tro da confecção “accessórios do fogão”.
Atenção: a braçadeira para gás líquido está marcado o
número 8, naquela para gás metano o número 13.
Utilizar de qualquer forma a junta de vedação nova.
