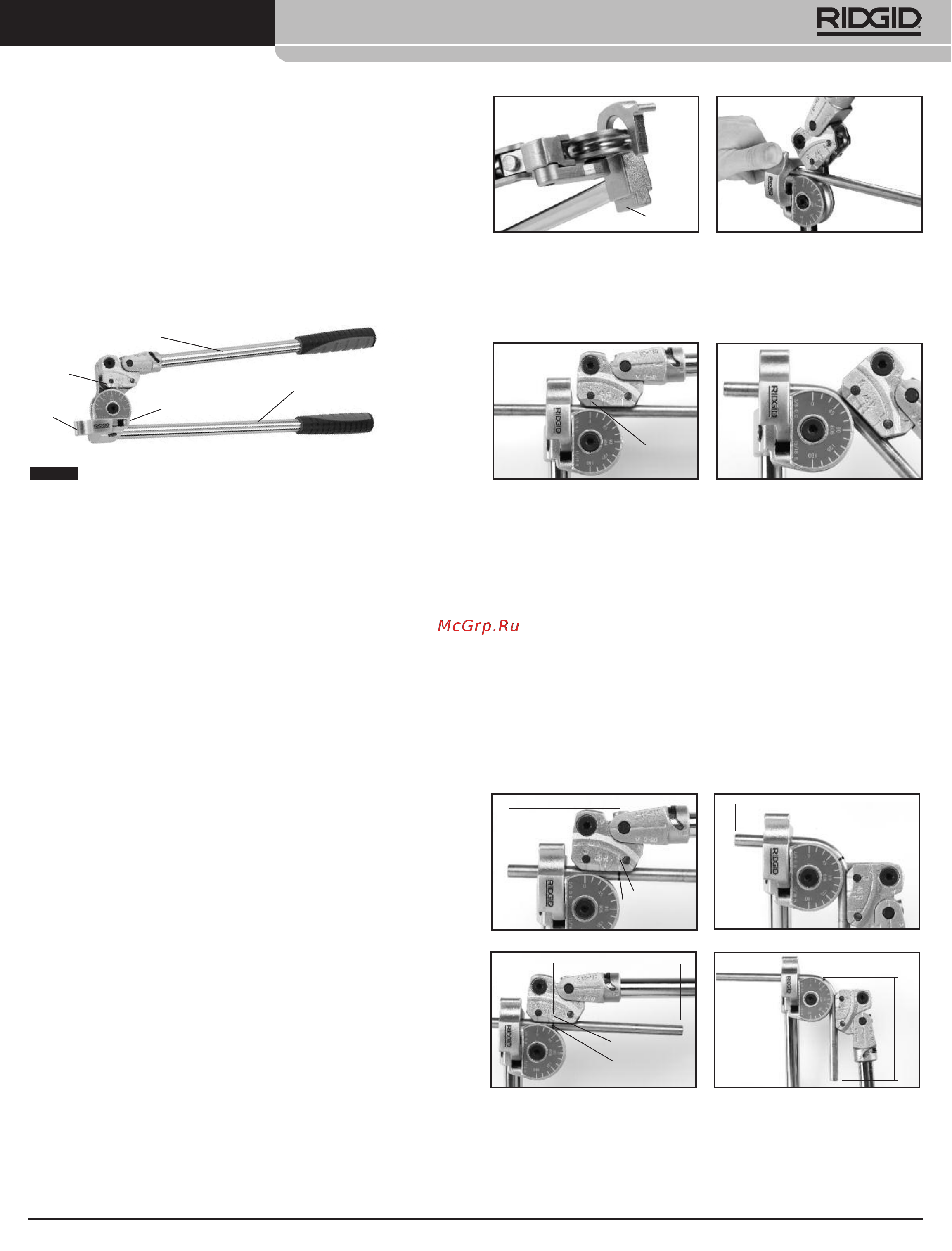

![Ridgid 610M 38058 [5/15] Hand tube bender instruction sheet](/views2/1247935/page5/bg5.png)
600 Hand Tube Bender Instruction Sheet
5
Si tiene alguna pregunta acerca de este producto RIDGID
®
:
– Contacte al distribuidor de RIDGID en su localidad.
– Por internet visite el sitio www.RIDGID.com ó www.RIDGID.eu para
averiguar dónde se encuentran los centros autorizados de RIDGID
más cercanos.
– Llame al Departamento de Servicio Técnico de Ridge Tool desde
EE.UU. o Canadá al (800) 519-3456 o escriba a rtctechser vic -
es@emer son.com.
Las Doblatubos de palanca serie 600 de RIDGID
®
están hechas para
doblar o curvar, sin dificultad y hasta en 180°, tubos de metal duro,
como cobre, acero, acero inoxidable, titanio y otros. Sus rodillos incor-
porados y brazos de gran resistencia trabajan a la par para producir
curvaturas de alta calidad, con mucho menos esfuerzo que el que exi-
gen las doblatubos tradicionales.
Figura 1 – Doblatubos serie 600
La selección de los materiales, la conformación y métodos de
unión e instalación apropiados son responsabilidad del diseñador y/o
del instalador de la tubería. La selección de materiales y métodos inde-
bidos podrían causar fallas en un sistema o red.
Durante la instalación, unión y formación de tuberías, los materiales
como el acero inoxidable y otros que son resistentes a la contaminación
podrían contaminarse. Esta contaminación podría ocasionar corrosión
y fallas prematuras. Antes de iniciarse cualquier instalación, deben eval-
uarse cuidadosamente las condiciones ambientales específicas bajo
las que estos materiales y métodos prestarán servicio, incluyendo las
químicas y las térmicas.
Inspección y mantenimiento
La Doblatubos debe inspeccionarse antes de cada uso por si desgaste
o daño pudieran estar afectando su buen funcionamiento. Límpiela
cuando sea necesario para poder inspeccionarla en detalle y asir sus
brazos firmemente. Asegure que la Doblatubos tenga todas sus piezas
bien ensambladas. Si detecta cualquier problema, no la utilice hasta que
haya sido reparada. Lubrique todas sus piezas móviles y articulaciones
con un aceite lubricante liviano; luego quítele el exceso de aceite.
Funcionamiento
Las Doblatubos de palanca serie 600 pueden sostenerse en la mano o
montarse a una prensa de tornillo o torno de banco. Es preferible uti-
lizarlas sujetas a un torno cuando se curvarán tubos de pared gruesa
o de material extremadamente duro.
Retorno elástico
Cualquier tubo experimentará un retorno elástico después de ser cur-
vado. Los tubos más blandos, como los de cobre, tenderán en menor
grado a volver a la posición anterior que los más duros, como los de
acero inoxidable. La experiencia le enseñará a prever el retorno elásti-
co de un tubo. En general y dependiendo del material y dureza del tubo,
se debe sobrecurvar un tubo entre 1 y 3 grados para compensar su
posible retorno.
Instrucciones de funcionamiento
1. Tome la Doblatubos del Brazo del Formador o móntela a un torno
de banco (Figura 2).
2. Levante el Brazo del Carril y el Retén del Tubo alejándolos del
Formador.
3. Coloque el tubo en la ranura del Formador y fije el tubo al Forma -
dor con el Retén (Figura 3).
Figura 2 – Punto de montaje al torno Figura 3
4. Baje el Brazo del Carril hasta que la línea "0" en el Carril quede en
frente de la posición 0° en el Formador (Figura 4).
5. Gire el Brazo del Carril por alrededor del Formador hasta que la
línea "0" en el Carril quede alineada con el grado de curvatura
d
eseado en el Formador (Figura 5).
Figura 4 Figura 5
Ubicación del centro de la curvatura
en relación con un punto de referencia
en el tubo (un extremo, codo, etc.)
Curvaturas de 90°:
• Haga una marca en el tubo a la distancia deseada (X), medida
desde un punto de referencia (uno de los extremos del tubo, codo,
etc.). El centro del tramo de la curvatura quedará a esta precisa dis-
tancia desde el punto de referencia.
• Coloque el tubo en la Doblatubos como se describió anteriormente
en los pasos 1 al 5.
• Si el punto de referencia se encuentra a la IZQUIERDA de la marca
hecha en el tubo (vea la Figura 6 – Antes), alinee la marca en el
tubo con la línea "L" en el Carril.
• Si el punto de referencia se encuentra a la DERECHA de la marca
hecha en el tubo (vea la Figura 8 – Antes), alinee la marca en el
tubo con la línea "R" en el Carril.
Figura 6 – Antes Figura 7 – Después
Figura 8 – Antes Figura 9 – Después
• Con la marca hecha en el tubo alineada con la línea "L" o "R",
según corresponda, gire el Brazo del Carril de tal modo que la línea
"0" quede en frente de la línea rotulada 90° en el Formador (vea las
Figuras 7 y 9 – Después).
B
razo del carril
Retén
del tubo
B
razo del formador
A
VISO
Formador
C
arril
F
ijación
a
l torno
Línea "0"
Marca hecha
en el tubo
X
Línea "L"
X
X
Marca hecha
en el tubo
Línea "R"
X
