POLSKIpl
118
również po zatrzymaniu piły tarczowej.
Podczas wymiany piły tarczowej nosić
rękawice ochronne.
Podczas montażu należy koniecznie
uwzględnić kierunek obrotów piły tarczowej!

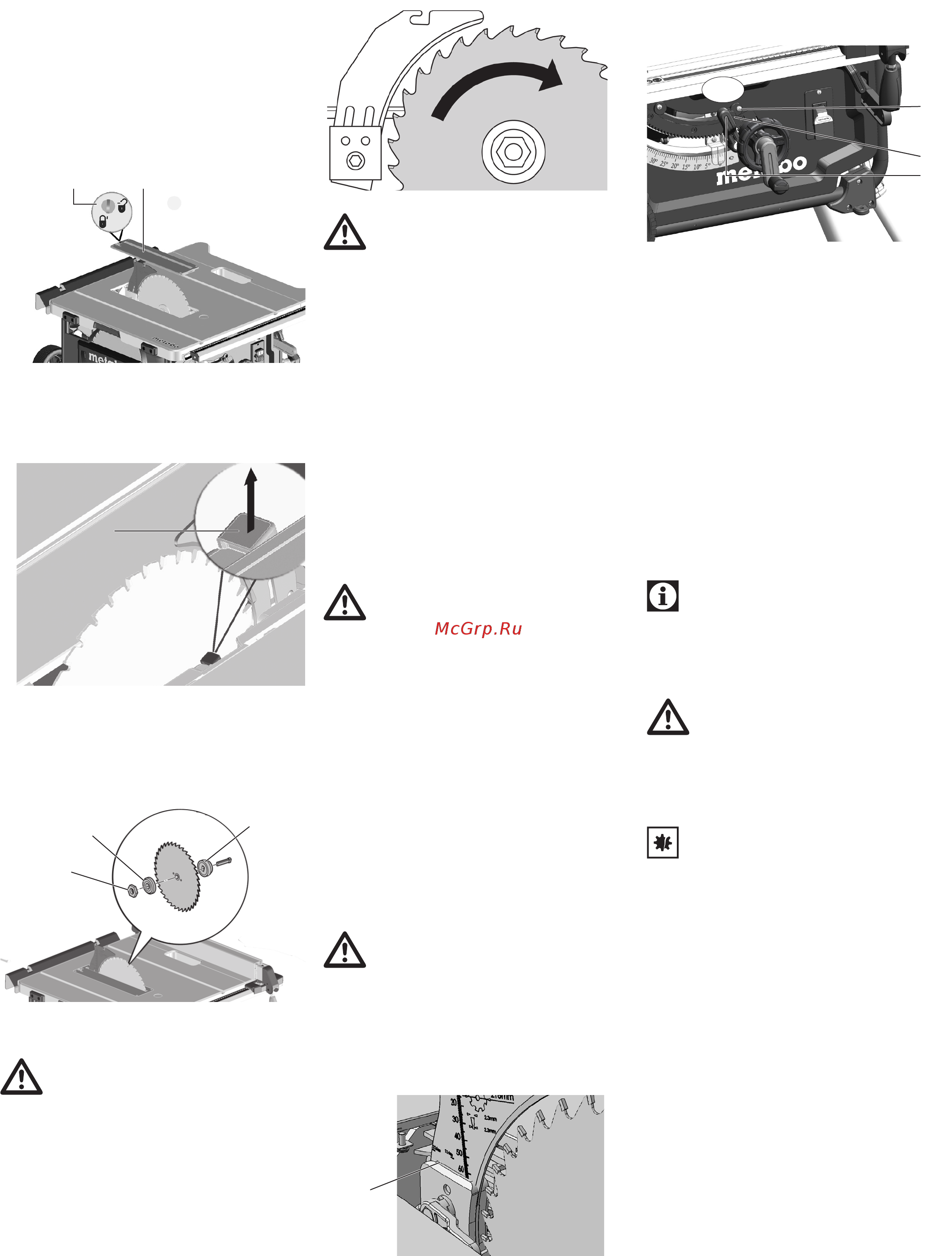

1. Za pomocą korbki podkręcić piłę tarczową do
samej góry.
2. Zdjąć osłonę piły tarczowej (5).
3. Obrócić śrubę (40) w kierunku przeciwnym do
kierunku ruchu wskazówek zegara, podnieść i
wyjąć wkładkę płyty stołu (2).
4. Obrócić nakrętkę mocującą (50) piły tarczowej
kluczem płaskim (20) i jednocześnie
pociągnąć do góry dźwignię blokady piły
tarczowej (49), a
ż do zablokowania dźwigni w
zazębieniu.
5. Przytrzymać dźwignię (49) i odkręcić nakrętkę
mocującą (50) zgodnie z kierunkiem ruchu
wskazówek zegara.
6. Z wału piły tarczowej zdjąć nakrętkę mocującą
(50), zewnętrzny kołnierz piły tarczowej (51) i
samą piłę tarczową.
7. Oczyścić powierzchnie mocowania kołnierzy
piły tarczowej (51) i (52) samej piły tarczowej.
Niebezpieczeństwo!
Nie stosować detergentów (np. do usuwania
resztek żywicy) mogących wchodzić w
reakcje z elementami wykonanymi ze stopów
metali lekkich; mogą one negatywnie
wpływać na trwałość piły.
8. Nasunąć wewnę
trzny kołnierz piły tarczowej
(52) na wał silnika.
9. Założyć nową piłę tarczową (uwaga na
kierunek obrotów!).
Niebezpieczeństwo!
Używać wyłącznie pił tarczowych, które
spełniają kryteria danych technicznych i
normy EN 847-1. Nieodpowiednie lub
uszkodzone piły tarczowe mogą
spowodować gwałtowne odrzucenie
elementów wywołane siłą odśrodkową.
Nie wolno stosować:
–pił tarczowych, których dopuszczalna
prędkość obrotowa jest mniejsza od no-
minalnej prędkości obrotowej wału piły
tarczowej na biegu jałowym (patrz „Dane
techniczne”);
–pił tarczowych wykonanych z wysokosto-
powej stali szybkotnącej (HS lub HSS);
–pił tarczowych, których szerokość cięcia
jest mniejsza lub, w których grubość kor-
pusu pił
y jest większa od grubości klina
rozszczepiającego.
–pił tarczowych z wyraźnymi uszkodzenia-
mi;
–tarcz tnących.
Niebezpieczeństwo!
–Piłę tarczową montować wyłącznie wraz z
oryginalnymi częściami.
–Nie używać luźnych pierścieni redukcyj-
nych, w przeciwnym razie piła może się
obluzować.
–Piły tarczowe montować w sposób za-
pewniający wyważenie i pracę bez bicia
oraz brak możliwości obluzowania.
10.Nałożyć zewnętrzny kołnierz piły tarczowej
(51).
11.Zakręcić nakrętkę mocującą (50) (gwint
lewoskrętny!). Obrócić nakrę
tkę mocującą
(50) kluczem płaskim (20) i jednocześnie
pociągnąć do góry dźwignię blokady piły
tarczowej (49), aż do zablokowania dźwigni w
zazębieniu.
12.Przytrzymać dźwignię (49) i siłą ręki dokręcić
nakrętkę mocującą w kierunku przeciwnym do
kierunku ruchu wskazówek zegara.
Niebezpieczeństwo!
–Nie przedłużać narzędzia do przykręcania
piły tarczowej.
–Nie dokręcać śruby mocującej poprzez
uderzanie w narzędzie.
13.Ustawić klin rozszczepiający odpowiednio do
rozmiarów piły tarczowej (53).
(Klin rozszczepiają
cy - patrz 7.1)
14.Zamocować wkładkę płyty stołu (2) i
zablokować śrubą (40).
15.Zamocować osłonę piły tarczowej (5).
10.2 Ustawianie ograniczenia nachylenia
1. Ustawić ogranicznik nachylenia (19) na zakres
kątowy 0° / 45°.
2. Zablokować ustawiony kąt nachylenia przez
dociśnięcie dźwigni zaciskowej (18).
3. Sprawdzić kąt nachylenia:
–0° = kąt prosty względem stołu pilarki
– 45° za pomocą odrębnego narzędzia do
pomiaru kąta.
Jeżeli nie uda się uzyskać dokładnych wartości
kątowych:
4. Odkręcić wkręt z rowkiem krzyżowym (54)
danej podkładki mimośrodowej i obracać
podkł
adkę mimośrodową, aż kąt nachylenia
względem stołu pilarki w pozycjach
końcowych wyniesie dokładnie 0°
(= kąt prosty) lub 45°.
5. Ponownie dokręcić wkręt z rowkiem
krzyżowym danej podkładki mimośrodowej.
6. Po zmianie ustawienia ograniczenia
nachylenia wyregulować ewentualnie skalę
kątową z przodu urządzenia.
Wskazówka:
Aby ustawić ograniczenie nachylenia w zakresie
od -1,5° do 46,5°, trzeba wyciągnąć ogranicznik
nachylenia (19).
10.3 Przechowywanie urządzenia
Niebezpieczeństwo!
Urządzenie należy przechowywać poza
zasięgiem dzieci. Przechowywać urządzenie
w taki sposób, aby wyeliminować możliwość
uruchomienia przez osoby nieupoważnione
lub skaleczenia się stojącym urządzeniem.
Uwaga!
Nie przechowywa
ć nieosłoniętego
urządzenia na zewnątrz lub w wilgotnym
otoczeniu.
10.4 Konserwacja
Czyszczenie pilarki
Usunąć wióry i pył odkurzaczem i szczotką:
–Elementy prowadzące regulacji piły tarczowej;
– Szczeliny wentylacyjne silnika;
–Pojemnik osłonowy piły.
– Regulacja wysokości
–Prowadnica obrotowa
– Oddzielacz cyklonowy
Każdorazowo przed włączeniem
Kontrola wzrokowa, czy
–Odległość piły tarczowej od klina
rozszczepiającego wynosi 3 do 5 mm.
–Klin rozszczepiający jest zamocowany w jednej
linii z piłą tarczową.
Sprawdzić, czy akumulator i adapter akumulatora
nie są uszkodzone; w razie potrzeby zlecić
wymianę uszkodzonych części elektrykowi.
Każdorazowo przy wyłączaniu
Sprawdzić, czy piła tarczowa zatrzymuje się w
ciągu 10 sekund; w przypadku dłuższego
opóźnienia zlecić elektrykowi wymianę silnika.
1x w miesiącu (przy użytkowaniu
codziennym)
Usunąć
wióry odkurzaczem i pędzelkiem; lekko
naoliwić elementy prowadzące:
240
49
50
51
52
53
54
19
18
45°
