DEUTSCHde
12

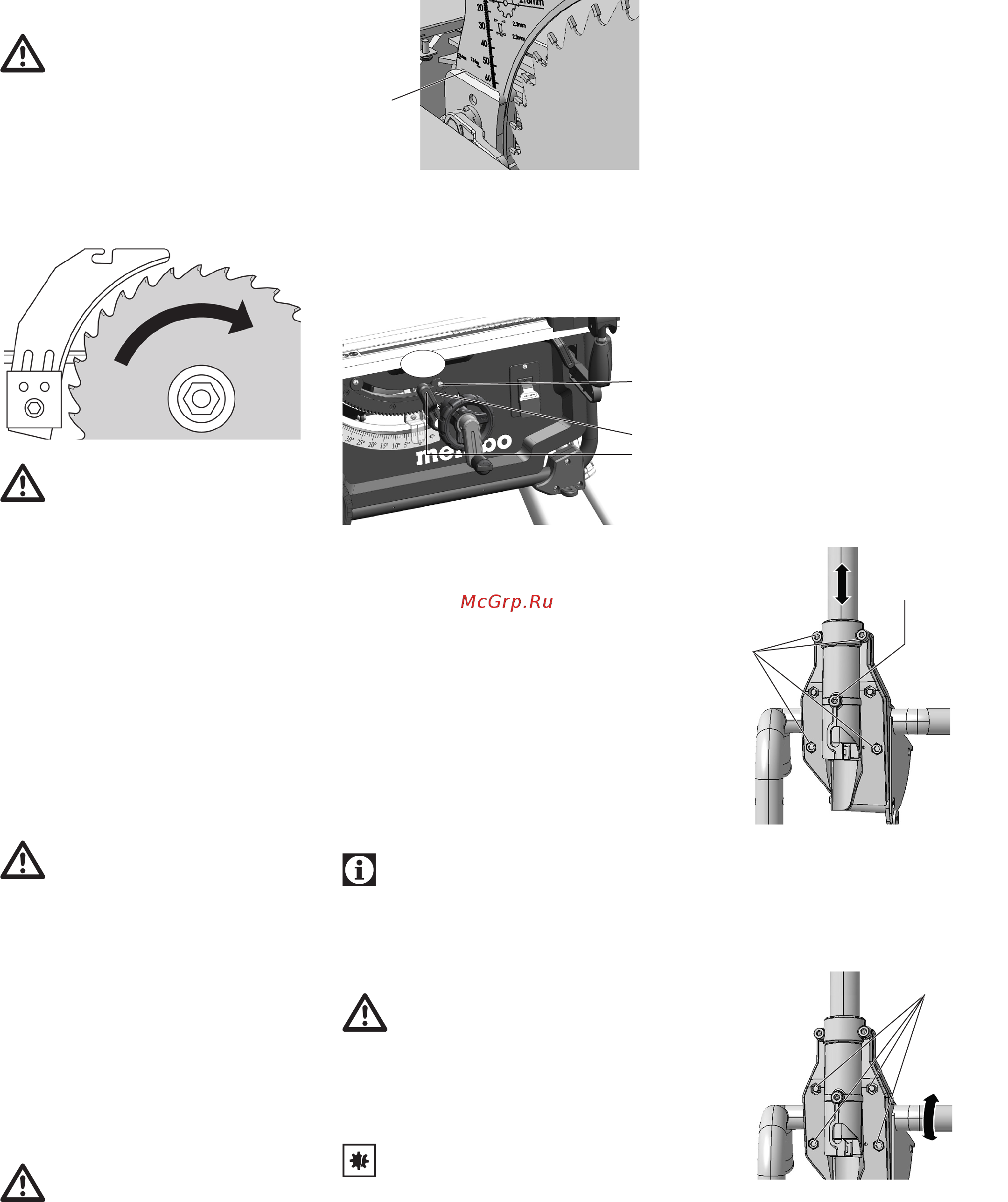

7. Spannflächen der Sägeblattflansche (51) und
(52) und des Sägeblattes reinigen.
Gefahr!
Verwenden Sie keine Reinigungsmittel (z.B.
um Harzrückstände zu beseitigen), welche
die Leichtmetallbauteile angreifen können;
die Festigkeit der Säge kann sonst
beeinträchtigt werden.
8. Inneren Sägeblattflansch (52) auf Motorwelle
aufschieben.
9. Neues Sägeblatt auflegen (Drehrichtung
beachten!).
Gefahr!
Verwenden Sie nur Sägeblätter, die den
Angaben in den Technischen Daten und der
Norm EN 847-1 entsprechen – bei
ungeeigneten oder beschädigten
Sägeblättern können durch die Fliehkraft
Teile explosionsartig weggeschleudert
werden.
Nicht verwendet werden dürfen:
– Sägeblätter, deren zulässige Höchstdreh-
zahl unter der Nennleerlaufdrehzahl der
Sägeblattwelle liegt (siehe „Technische
Daten“);
– Sägeblätter aus hochlegiertem Schnellar-
beitsstahl (HS oder HSS);
– Sägeblätter, deren Schnittbreite kleiner
oder deren Stammblattdicke größer ist
als die Dicke des Spaltkeiles.
– Sägeblätter mit sichtbaren Beschädigun-
gen;
– Trennscheiben.
Gefahr!
– Montieren Sie das Sägeblatt nur mit Origi-
nalteilen.
– Verwenden Sie keine losen Reduzierrin-
ge; das Sägeblatt kann sich sonst lösen.
– Sägeblätter müssen so montiert sein,
dass sie ohne Unwucht und Schlag laufen
und sich beim Betrieb nicht lösen kön-
nen.
10.Äußeren Sägeblattflansch (51) aufschieben.
11.Spannmutter (50) aufdrehen (Linksgewinde!).
Spannmutter (50) mit Maulschlüssel (20)
drehen und gleichzeitig den Hebel der
Sägeblattarretierung (49) nach oben ziehen,
bis dieser einrastet.
12.Hebel (49) festhalten und die Spannmutter
gegen den Uhrzeigersinn handfest anziehen.
Gefahr!
– Werkzeug zum Festschrauben des Säge-
blattes nicht verlängern.
– Spannschraube nicht durch Schläge auf
das Werkzeug festziehen.
13.Spaltkeil entsprechend zur Sägeblattgröße
(53) einstellen.
(Spaltkeileinstellung siehe 7.1)
14.Tischeinlage (2) befestigen und mit Schraube
(40) verriegeln.
15.Spanhaube (5) befestigen.
10.2 Anschlagbegrenzung einstellen
1. Neigungsbegrenzungsstop (19) für den Win-
kelbebereich auf 0° / 45° einstellen.
2. Eingestellten Neigungswinkel durch
Festsetzen des Klemmhebels (18) arretieren.
3. Neigungswinkel prüfen:
– 0° = rechtwinklig zum Sägetisch
– 45° mit separatem Winkelmaß.
Werden diese Werte nicht genau erreicht:
4. Kreuzschlitzschraube (54) an der jeweiligen
Exzenterscheibe lösen und die
Exzenterscheibe verstellen, bis der
Neigungswinkel zum Sägetisch in den
Endpositionen genau 0°
(= rechtwinklig), beziehungsweise 45° beträgt.
5. Kreuzschlitzschraube an der Exzenterscheibe
wieder festziehen.
6. Nach dem Verstellen der
Anschlagbegrenzung, Winkelskala an der
Vorderseite ggf. nachjustieren.
Hinweis:
Um die Neigungsbegrenzung von -1,5° bis 46,5°
einzustellen, muss der
Neigungsbegrenzungsstop (19) herausgezogen
werden.
10.3 Maschine aufbewahren
Gefahr!
Bewahren Sie das Gerät außerhalb der
Reichweite von Kindern auf. Bewahren Sie
das Gerät so auf, dass es nicht von
Unbefugten in Gang gesetzt werden kann
und sich niemand am stehenden Gerät
verletzen kann.
Achtung!
Gerät nicht ungeschützt im Freien oder in
feuchter Umgebung aufbewahren.
10.4 Wartung
Säge reinigen
Sägespäne und Staub mit Staubsauger und
Bürste entfernen:
– Führungselemente für das Verstellen des
Sägeblattes;
– Lüftungsschlitze des Motors;
– Sägeblatt-Schutzkasten.
–Höhenverstellung
–Schwenkführung
–Abscheide-Zyklon
Vor jedem Einschalten
Sichtprüfung, ob
– Abstand Sägeblatt – Spaltkeil 3 bis 5 mm.
– Spaltkeil mit dem Sägeblatt fluchtet.
– Akkupack und Akkupack-Adapter unbeschädigt
sind; defekte Teile ggf. durch Elektrofachkraft
ersetzen lassen.
Bei jedem Ausschalten
Prüfung, ob Nachlauf des Sägeblattes länger als
10 Sekunden; bei längerem Nachlauf Motor durch
Elektrofachkraft ersetzen lassen.
1x im Monat (bei täglichem Gebrauch)
Sägespäne mit Staubsauger und Pinsel
entfernen; Führungselemente leicht ölen:
– Gewindestange und Führungsstangen für
Höhenverstellung;
–Schwenksegmente.
Alle 150 Betriebsstunden
Alle Schraubverbindungen prüfen, ggf.
festziehen.
Bei Bedarf:
Führungsbuchsen Tischbeine einstellen.
Innensechskantschrauben (55)
im Uhrzeigersinn drehen =
Führung schwergängig.
Innensechskantschrauben (55)
gegen Uhrzeigersinn drehen =
Führung leichtgängig.
zusätzliche Feinjustierung mittels
Madenschraube (56).
Führungsbuchsen der vorderen Beinhalterung
einstellen:
Innensechskantschrauben (57) im
Uhrzeigersinn drehen = Führung schwergängig.
Innensechskantschrauben (57) gegen
Uhrzeigersinn drehen =
Führung leichtgängig.
Führungsbuchsen der hinteren Beinhalterung
einstellen:
Innensechskantschrauben (58) im
Uhrzeigersinn drehen = Führung schwergängig.
Innensechskantschrauben (58) gegen
Uhrzeigersinn drehen = Führung leichtgängig.
53
54
19
18
45°
56
55
57
