2

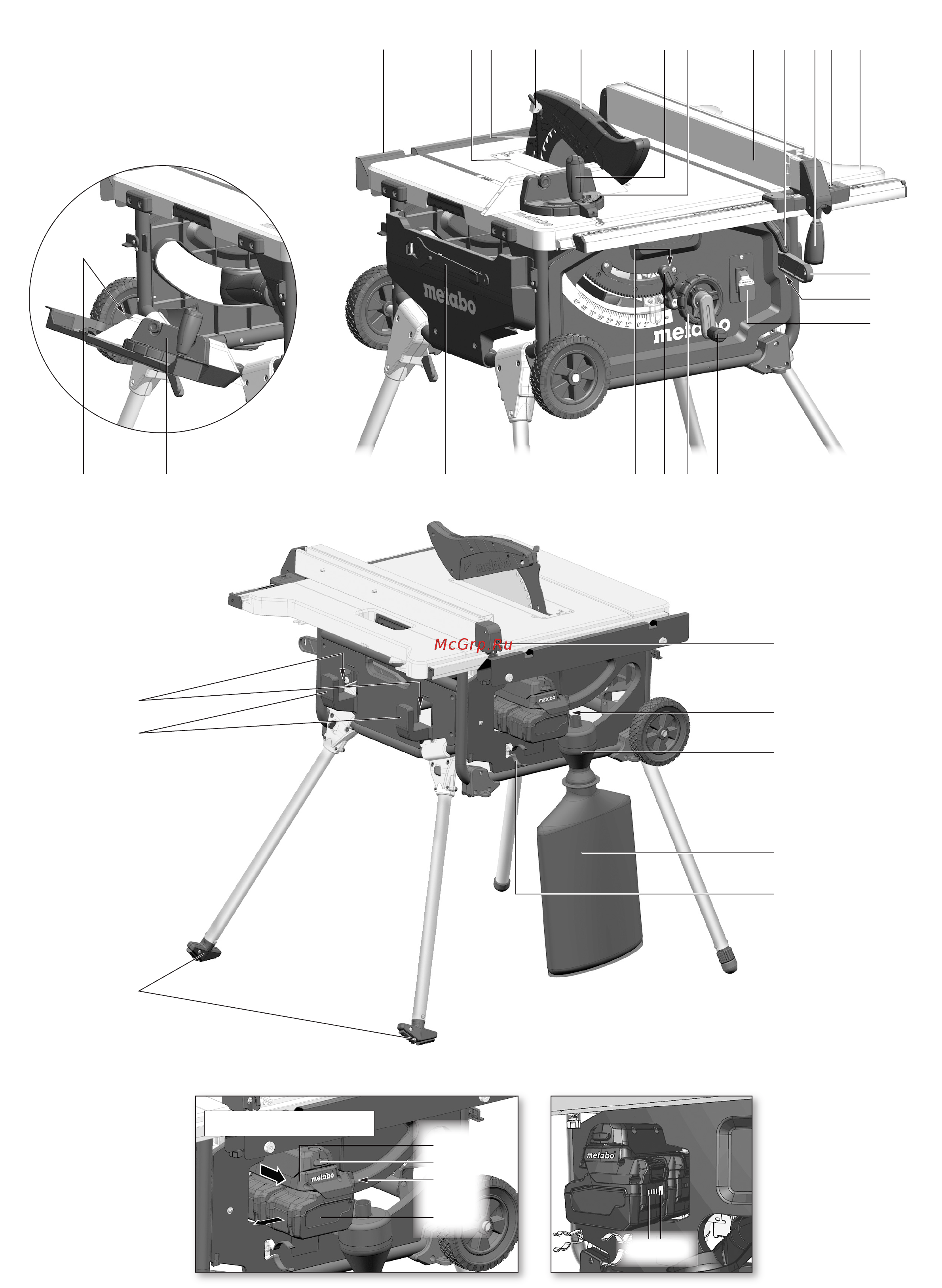

Siehe Seite 2.
1 Tischverlängerung
2Tischeinlage
3Spaltkeil
4 Klemmhebel zum Befestigen der Spanhaube
5Spanhaube
6 Klemmgriff zum Befestigen des Queranschlags
7Queranschlag
8 Parallelanschlag
9Klemmhebel für die Tischverbreiterung
10 Klemmhebel zur Befestigung des Parallelanschlags
11 Rändelmutter zur Feineinstellung des Parallelanschlags
12 Tischverbreiterung
13 Schiebestock
14 Ablage Schiebestock
15 Ein-/ Ausschalter
16 Kurbel für Verstellung der Schnitthöhe
17 Handrad für die Verstellung des Neigungswinkels
18 Klemmhebel zum Arretieren des Neigungswinkels
19 Neigungsbegrenzungsstop
20 Maulschlüssel
21 Ablage Queranschlag
22 Ablage des Spänesacks
23 Ablage Spanhaube
24 Ablage Parallelanschlag
25 Fuß / Handgriff des Untergestells
26 Ablage des Abscheide-Zyklon
27 Spänesack
28 Abscheide-Zyklon
29 Absaugstutzen
30 Justierschraube (Klemmen des Parallelanschlags)
31 Akkupack-Adapter (2 x 18 V) *
32 TS 36-18 LTX BL 254: Entriegelungstaste zum Herausziehen des
Akkupack-Adapters *
33 Taste zur Akkupack-Entriegelung *
34 Akkupack *
35 Kapazitäts- und Signalanzeige *
36 Taste der Kapazitätsanzeige *
Ab hier: Nummern nur im Text.
37 roten Schwenkhebel#1 der Tischbeine
38 roten Schwenkhebel#2 der Tischbeine
39 Stellfuß (Ausgleich von Bodenunebenheiten)
40 Schraube zu arretieren/ lösen der Tischeinlage
41 Feststellhebel des Spaltkeils
42 Innensechskantschrauben zur Spaltkeiljustage
43 Anschlagprofil des Parallelanschlags
44 Rändelmuttern zum Befestigen des Anschlagprofils
45 Schrauben der Kustoffgleiter an der Queranschlag-
Führungsschiene (Spiel einstellen)
46 Rändelmuttern zum Verst. d. Vorsatzprofil (Queranschlag)
47 Rändelschrauben zum Ausz. d. Tischverlängerung
48 seitlichen Trage-Griffe
49 Hebel der Sägeblattarretierung
50 Spannmutter des Sägeblatts
51 äußeren Sägeblattflansch
52 innerer Sägeblattflansch
53 Spaltkeil entsprechend zur Sägeblattgröße einstellen.
54 Kreuzschlitzschraube Exzenterscheibe (Neigungswinkel)
55 Tischbein: Innensechskantschrauben der Führungsbuchsen
56 Tischbein: Feinjustierung mittels Madenschraube
57 vordere Beinhalterung: Innensechskantschrauben der
Führungsbuchsen
58 hinteren Beinhalterung: Innensechskantschrauben der
Führungsbuchsen
* ausstattungsabhängig
123456 879
10
11 12
13
14
15
16171819202122
23
24
25
30
28
29
27
26
31
32
33
34
TS 36-18 LTX BL 254
35 36
