Sony VPL-EX100 [10/52] Подключение внешнего монитора и звуковой аппаратуры
![Sony VPL-EX100 [10/52] Подключение внешнего монитора и звуковой аппаратуры](/views2/1064435/page10/bga.png)
10
Подключение проектора
OUTPUT
Проецируемое изображение и входящий звук можно выводить на дисплей,
например на монитор, а также звуковую аппаратуру, например на динамики со
встроенным усилителем.
Проецируемое изображение и звук можно выводить. Изображение выводится только
в виде сигнала для компьютера через входной разъем RGB (INPUT A/INPUT B
(INPUT B доступен только для VPL-EX120/EX145/EX175)) или видеосигнала через
входной разъем YP
BPR (INPUT A).

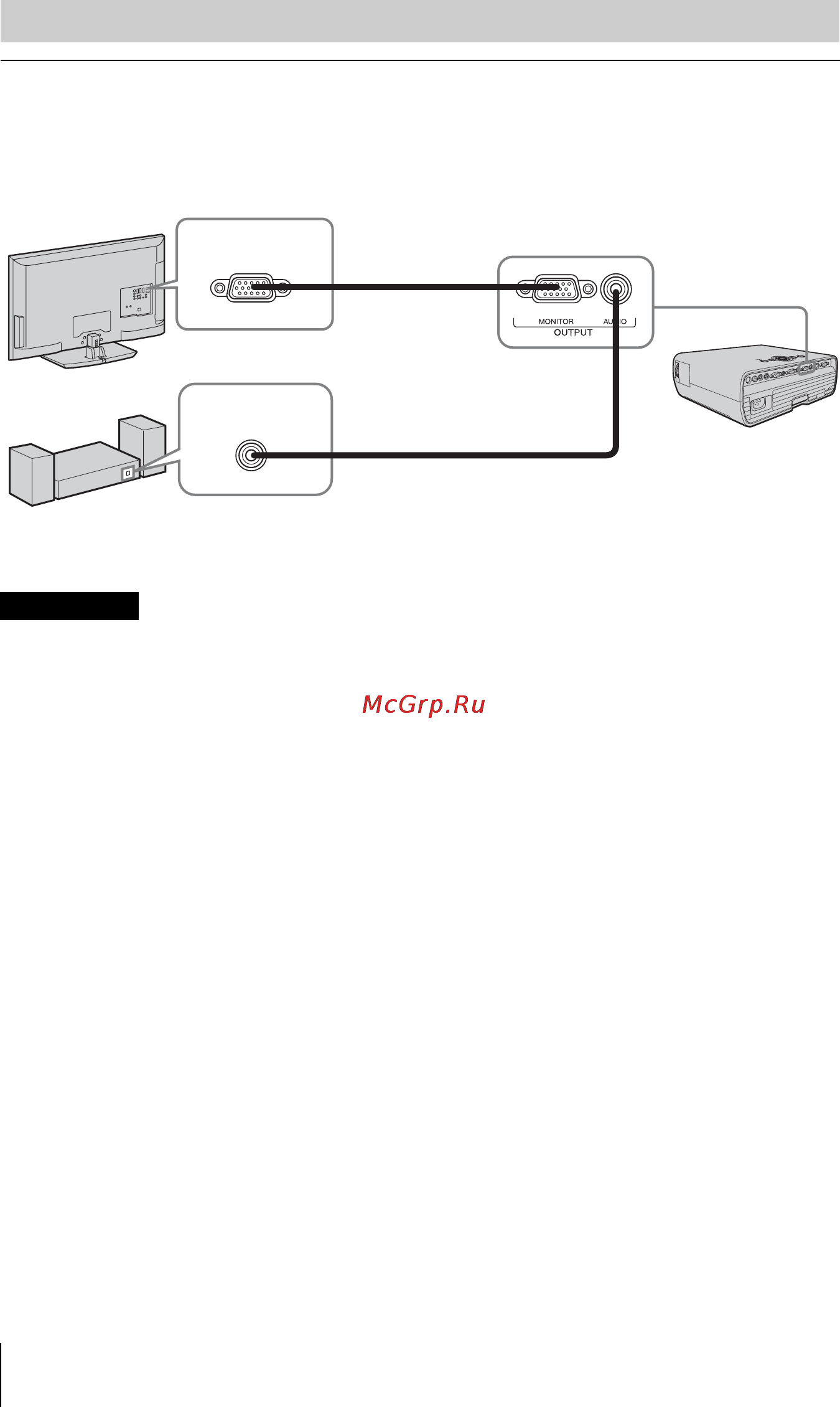

Подключение внешнего монитора и звуковой аппаратуры
Примечание
Кабель с 15-контактным мини-разъемом D-sub
(прилагается)
Входной разъем
RGB
Дисплей
Входной
аудиоразъем
Аудиокабель
(стереофонический мини-
штекер) (не прилагается)
Звуковая аппаратура
