9
Подключение проектора
Подготовка к работе
Варианты подключения видеомагнитофона VHS, проигрывателя DVD- или
BD-дисков описаны для разных типов входного сигнала.
S VIDEO IN
Используется для подключения видеоустройства, оснащенного выходным
разъемом S-video.
VIDEO IN
Используется для подключения видеоустройства, оснащенного выходным
видеоразъемом.
INPUT A
Используется для подключения видеоустройства, оснащенного выходным
видеоразъемом YP
BPR.

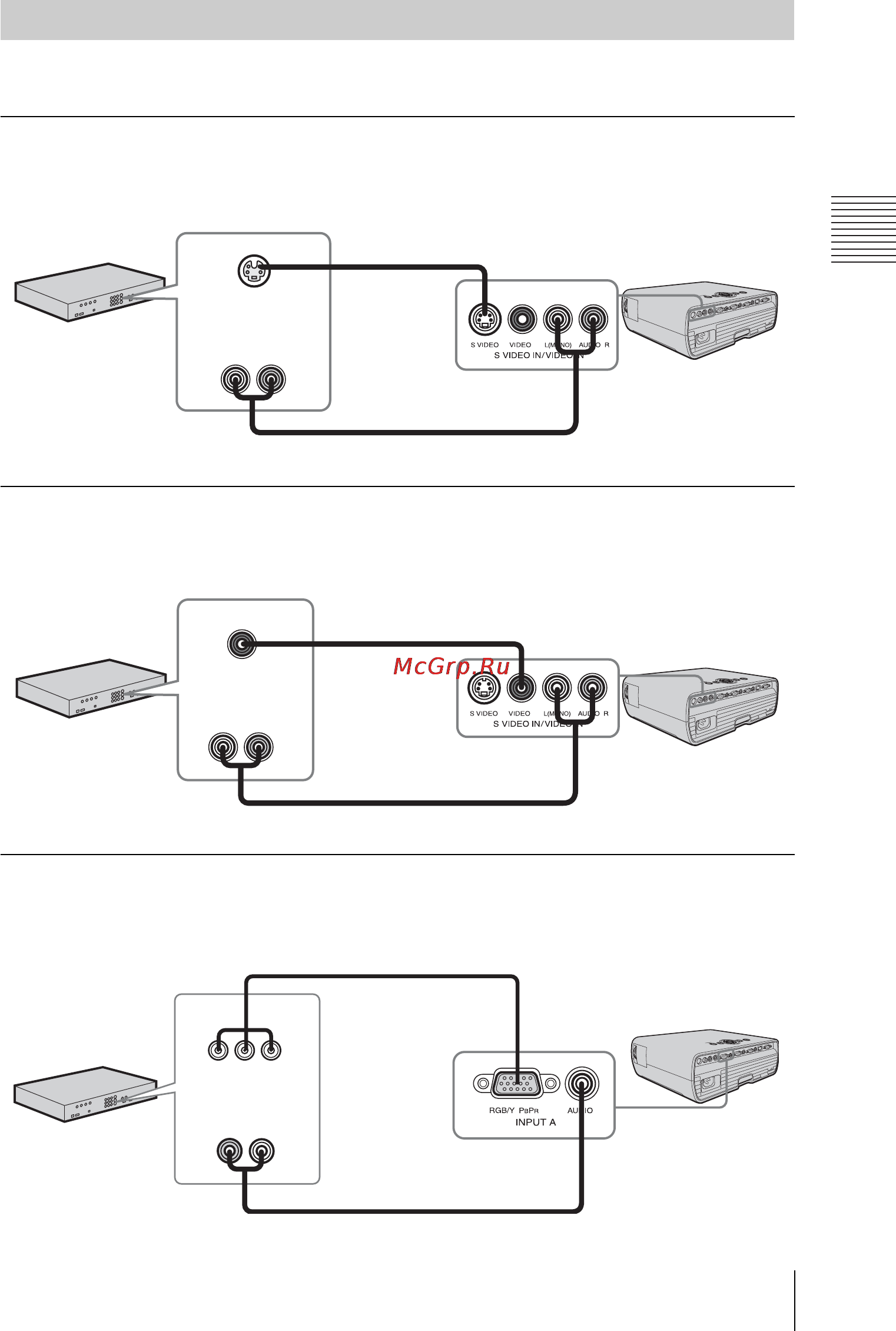

Подключение видеоустройства
Кабель S-video
(не прилагается)
Аудиокабель (2 звуковых штекера) (не прилагается)
Выходной разъем
S-video
Выходной
аудиоразъем
Видеооборудование
Видеокабель
(не прилагается)
Аудиокабель (2 звуковых штекера) (не прилагается)
Выходной
видеоразъем
Выходной
аудиоразъем
Видеооборудование
Компонентный – Кабель с 15-контактным мини-разъемом D-sub (не прилагается)
Аудиокабель (2 звуковых штекера - стереофонический мини-разъем) (не прилагается)
Видеооборудование
Выходной
разъем YP
BPR
Выходной
аудиоразъем
