44
Расстояние проецирования
Расстояние проецирования
Расстояние проецирования и высота от центра объектива до нижней части экрана
для каждого предполагаемого размера экрана указаны ниже.
Расстояние проецирования соответствует расстоянию между передней частью
объектива и поверхностью проецируемого изображения.
Высота H соответствует высоте от нижней части проецируемого изображения
(верхней при условии установки на потолке) до A (определенной в результате
проведения перпендикулярной линии от центра объектива до поверхности
проецируемого изображения).

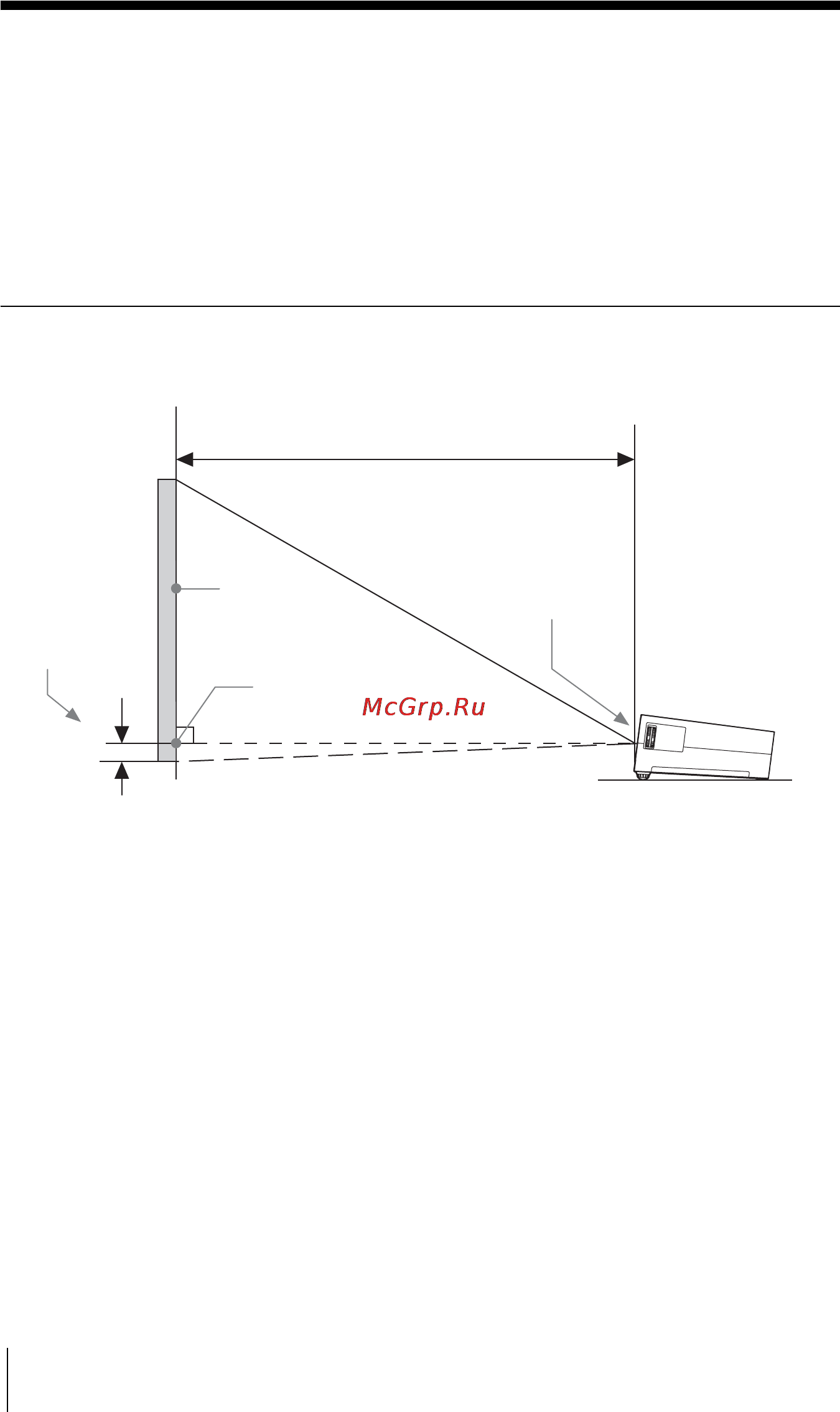

Установка на полу (Регулятор не выдвигается, функция
трапецеидальных искажений работает.)
Расстояние проецирования L
Проецируемое
Передняя часть
объектива
A
Высота H от
центра
объектива до
нижней части
экрана*
* Значение будет отрицательным, когда нижняя часть проецируемого
изображения расположена ниже A.
