Sony VPL-EX100 [42/52] Назначение выводов
![Sony VPL-EX100 [42/52] Назначение выводов](/views2/1064435/page42/bg2a.png)
42
Технические характеристики

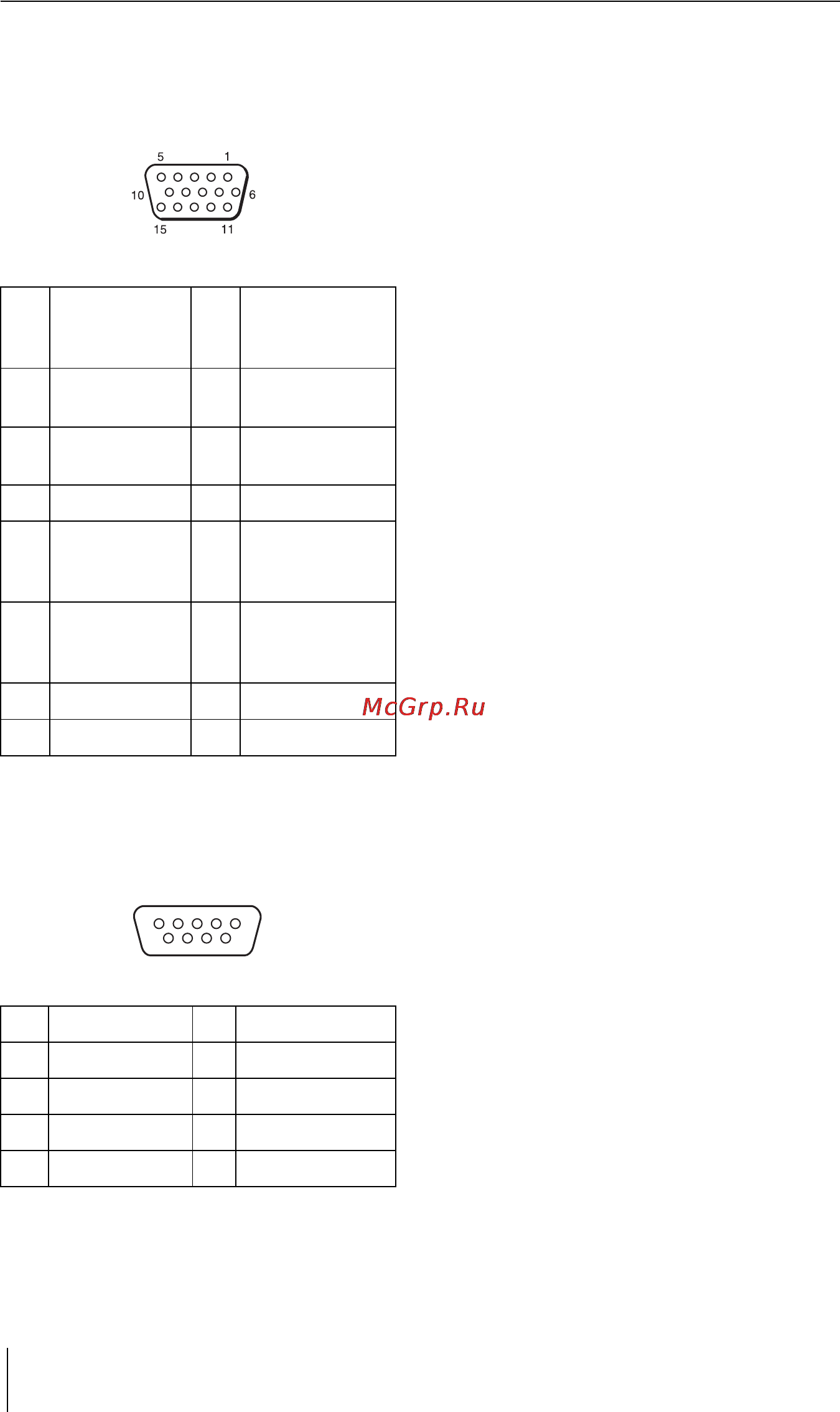

Назначение выводов
Входной разъем RGB
(15-контактный мини-разъем
D-sub, гнездовой)
RS-232C разъем (9-контактный
D-Sub, гнездовой)
1 Видеовход R
(красный)
9 Вход
источника
питания DDC
2 Видеовход G
(зеленый)
10 GND
3 Видеовход
B (синий)
11 GND
4 GND 12 DDC/SDA
5RESERVE13
Сигнал
горизонтальной
синхронизации
6GND (R) 14
Сигнал
вертикальной
синхронизации
7 GND (G) 15 DDC/SCL
8GND (B)
1NC 6NC
2 RXDA 7 RTS
3TXDA 8CTS
4DTR 9NC
5GND
51
9
6
