4

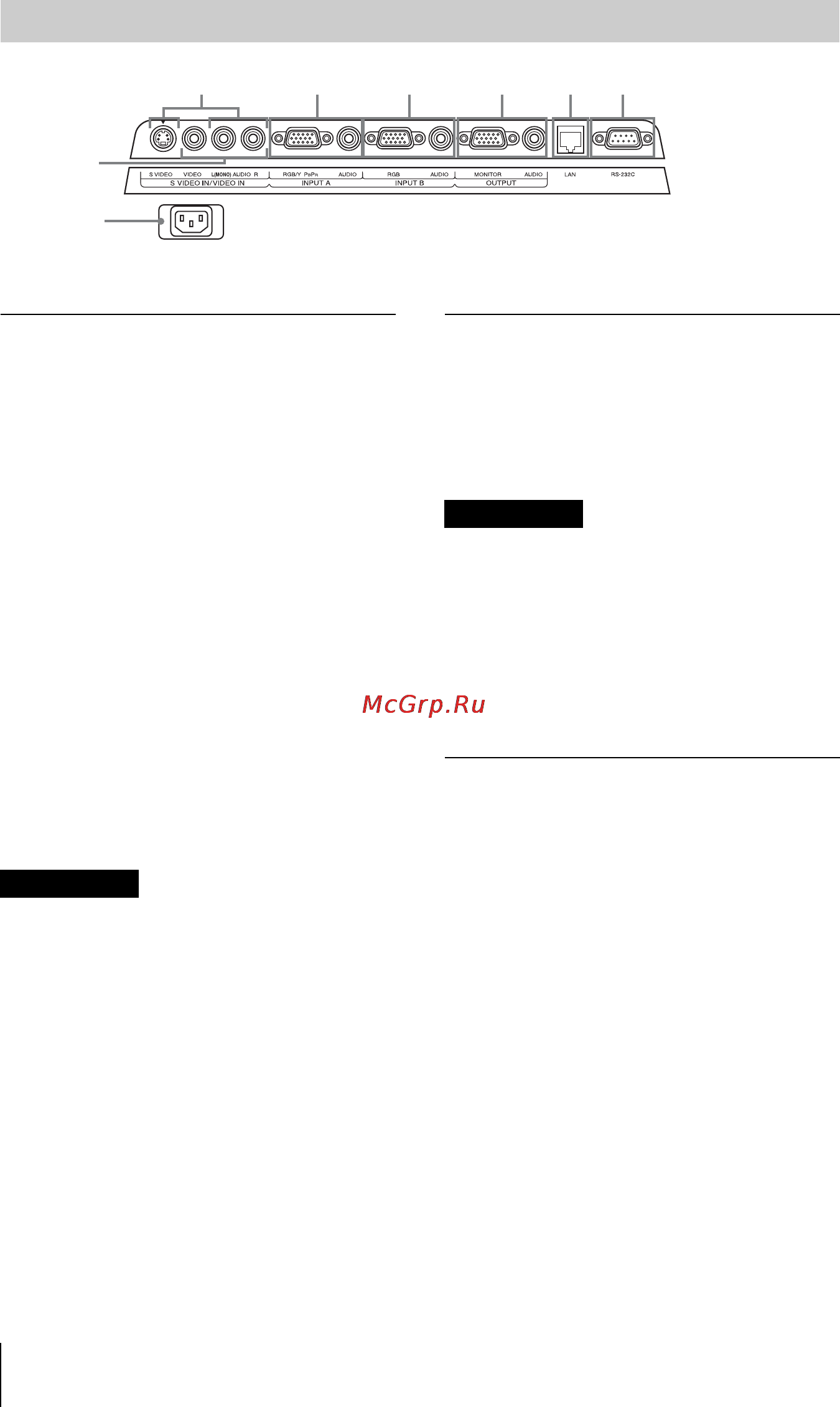

Расположение и назначение элементов управления
Вход (стр. 8, 9)
a INPUT A
Видео: входной разъем RGB/
YP
BPR (RGB/YPBPR)
Аудио: входной разъем (AUDIO)
b INPUT B (только VPL-EX120/
EX145/EX175)
Видео: входной разъем RGB
(RGB)
Аудио: входной разъем (AUDIO)
c S VIDEO (S VIDEO IN)
Видео: входной разъем S video
Аудио: входной разъем (L [MONO]
AUDIO/R)
d VIDEO (VIDEO IN)
Видео: входной разъем
Аудио: входной разъем (L [MONO]
AUDIO/R)
Аудиовходы S VIDEO и VIDEO
используются совместно.
Выходы (стр. 10)
e OUTPUT
Видео: выходной разъем для
подключения монитора
(MONITOR)
Аудио: выходной разъем (AUDIO)
Через этот разъем выводится
проецируемое изображение или звук.
Изображение выводится в виде сигнала
для компьютера через входной разъем
RGB (INPUT A/INPUT B (INPUT B
доступен только для VPL-EX120/EX145/
EX175)) или видеосигнала через входной
разъем YP
BPR (INPUT A).
Прочее
f Разъем RS-232C
Разъем управления, совместимый
со стандартом RS-232C.
Используется для подключения
разъема RS-232C компьютера
через перекрестные кабели
RS-232C.
g Разъем LAN (только
VPL-EX145/EX175) (стр. 26)
h Гнездо AC IN (∼)
Используется для подключения
прилагаемого кабеля питания
переменного тока.
Панель разъемов
325
1
6
4
7
8
Примечание
Примечание
