Расположение и назначение элементов управления
Обзор
Пульт дистанционного управления
Панель управления
a Включение питания и
перевод устройства в режим
ожидания
Клавиша ?/1 (Вкл/ожидание)
b Выбор входного сигнала
(стр. 11)
Клавиша INPUT
c Использование меню (стр. 15)
Клавиша MENU
Клавиша RESET
Клавиши ENTER /V/v/B/b
(стрелки)
Клавиша RETURN
d Изменение параметров
изображения (стр. 12)
Клавиша ASPECT
Клавиша KEYSTONE
Клавиша PATTERN
Клавиша APA (автоматическое
выравнивание по пикселам)
*
* Используйте эту клавишу при
поступлении входящего сигнала от
компьютера через входной разъем
RGB (INPUT A/INPUT B (INPUT
B доступен только для
VPL-EX120/EX145/EX175)).
e Использование различных
функций во время
проецирования
Клавиша D ZOOM (цифровое
увеличение) +/–
*1
Увеличение области изображения
во время проецирования.
1 Нажмите клавишу D ZOOM +,
чтобы отобразить значок
цифрового увеличения на
проецируемом изображении.
2 Нажмите клавиши V/v/B/b,
чтобы переместить значок
цифрового увеличения в область
изображения, которую
требуется увеличить.

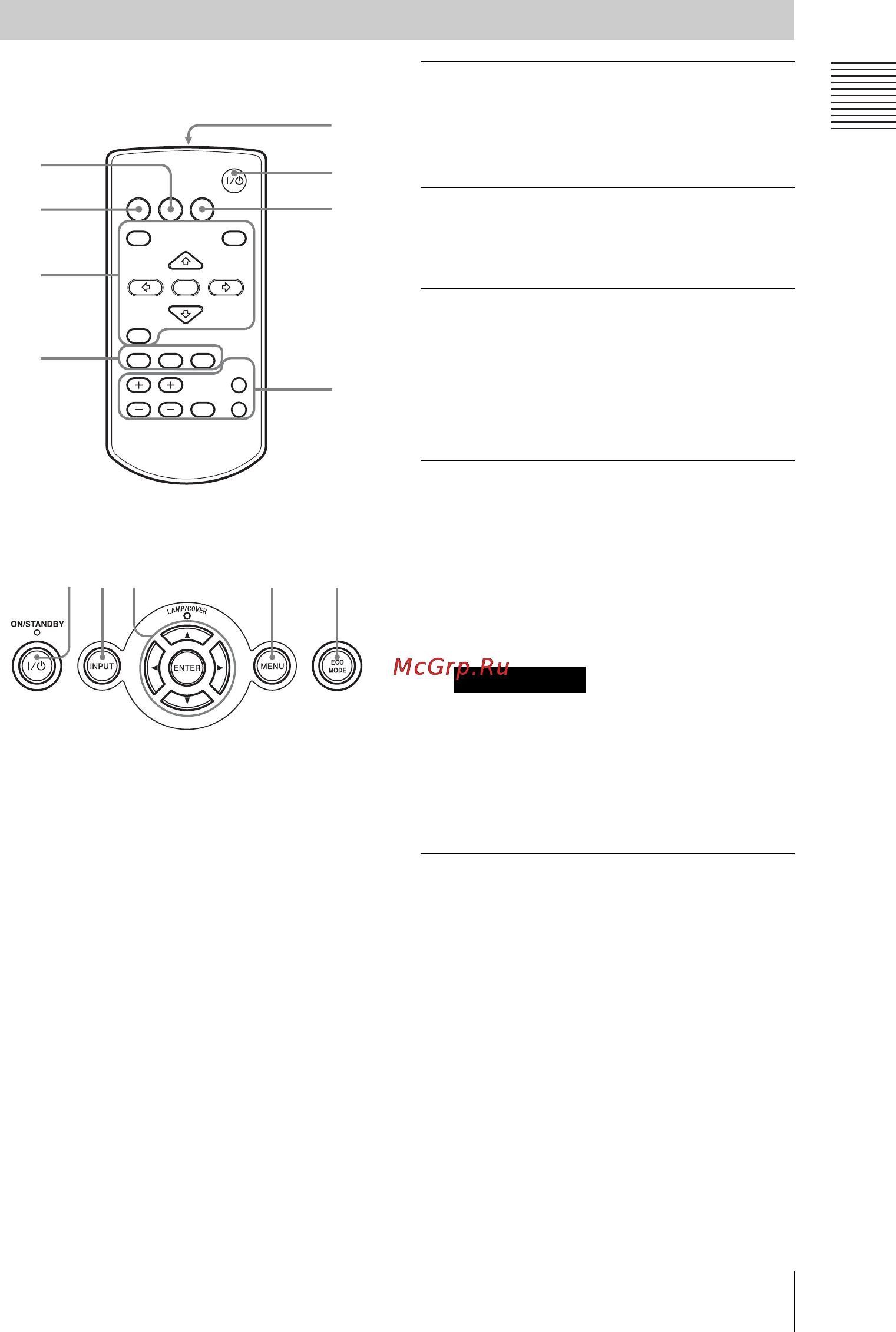

Пульт дистанционного управления и панель управления
2
3
4
5
6
1
4
7
INPUT
MENU
APA ECO MODE
RETURN
ASPECT
D ZOOM
KEYSTONE
ENTER
VOLUME
PATTERN
FREEZE
PIC MUTING
AUDIO MUTING
RESET
1123 3 6
