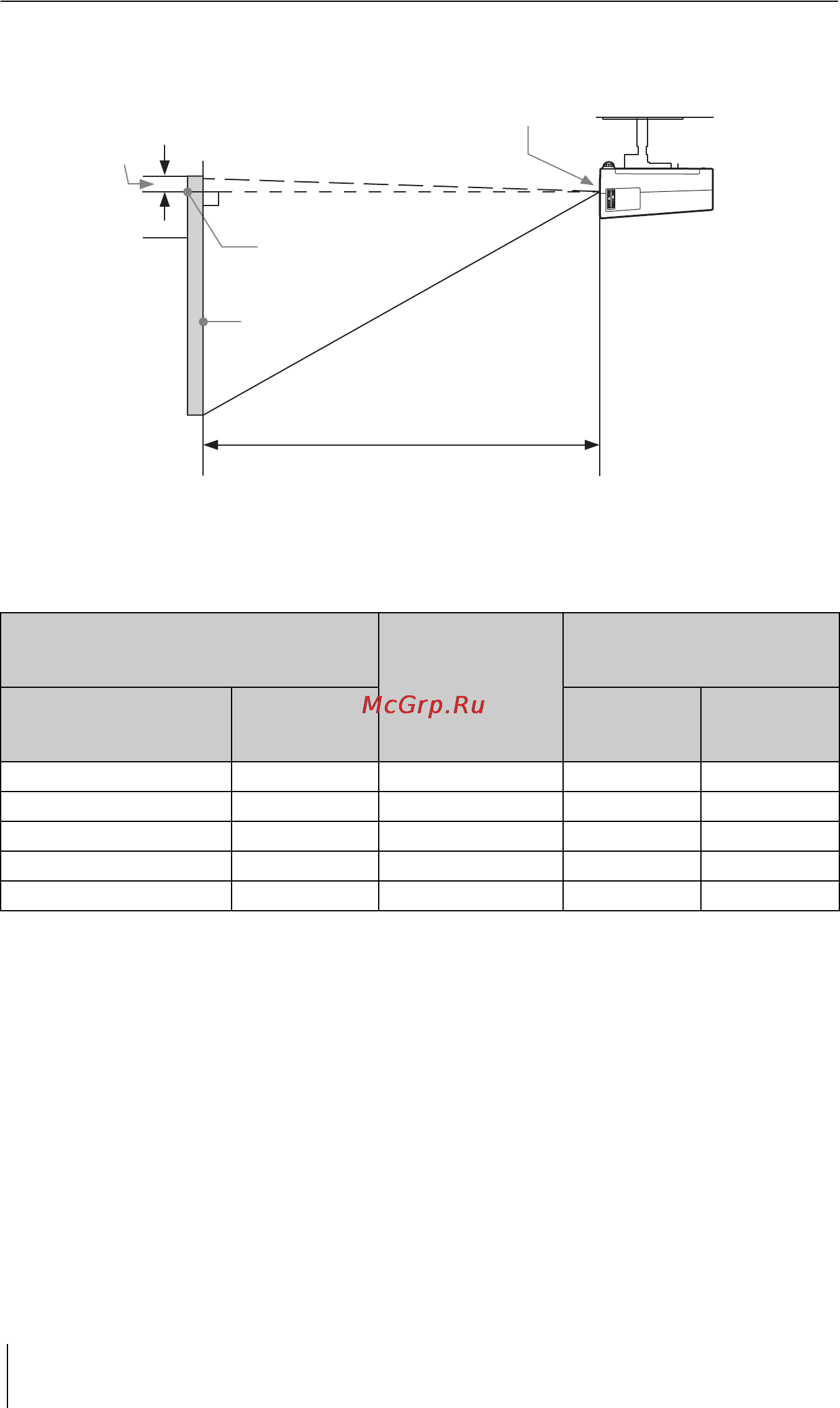

Расстояние проецирования
Установка на потолке (Устройство устанавливается так, чтобы низ
был параллелен потолку. Функция трапецеидальных искажений
работает.)
Расстояние проецирования
Ед. изм.: м
Передняя часть объектива
Высота H от центра
объектива до нижней
части экрана*
A
Проецируемое
Расстояние проецирования L
* Значение будет отрицательным, когда верхняя часть проецируемого
изображения расположена выше A.
Размер проецируемого
изображения
Расстояние
проецирования
L
Высота H от центра
объектива до нижней
части экрана
Диагональ D
Ширина ×
Высота
Минимальное
проекционное
расстояние L
Максимальное
проекционное
расстояние L
80 дюймов (2,03 м) 1,63 × 1,22 2,27–2,93 – 0,23 – 0,18
100 дюймов (2,54 м) 2,03 × 1,52 2,84–3,67 – 0,29 – 0,23
120 дюймов (3,05 м) 2,44 × 1,83 3,42–4,42 – 0,35 – 0,28
150 дюймов (3,81 м) 3,05 × 2,29 4,28–5,53 – 0,44 – 0,34
200 дюймов (5,08 м) 4,06 × 3,05 5,71–7,38 – 0,59 – 0,46
