Sony VPL-EX100 [3/52] Расположение и назначение элементов управления
![Sony VPL-EX100 [3/52] Расположение и назначение элементов управления](/views2/1064435/page3/bg3.png)
3

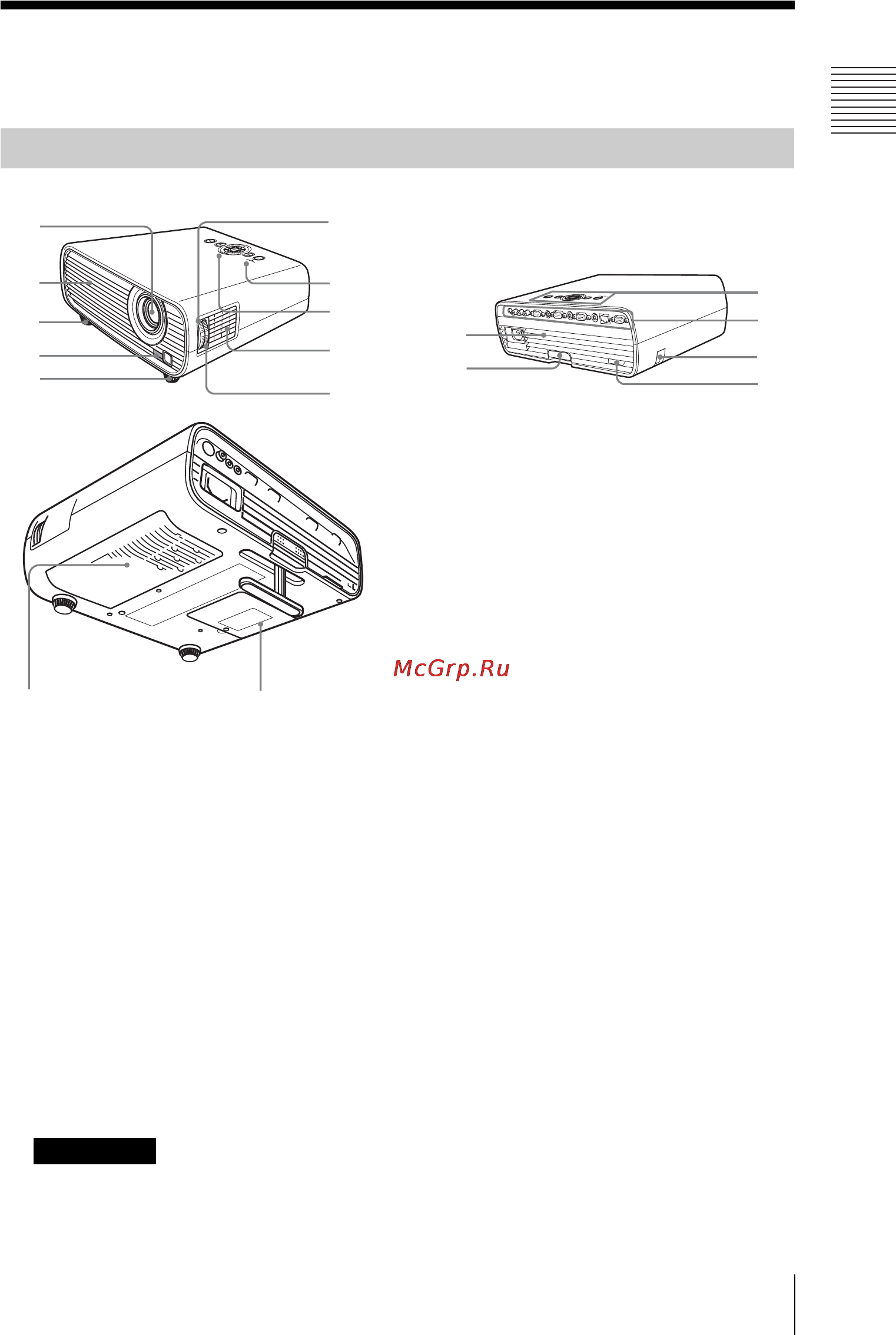

Расположение и назначение элементов управления
Обзор
B Обзор
Расположение и назначение элементов
управления
a Объектив проектора
b Кольцо фокусировки (стр. 12)
c Кольцо трансфокатора
(стр. 12)
d Крышка лампы (стр. 35)
e Крышка воздушного фильтра
(стр. 37)/вентиляционные
отверстия (впускные)
f Bентиляционные отверстия
(впускные)
g Вентиляционные отверстия
(выпускные)
Не размещайте рядом с
вентиляционными отверстиями
какие-либо предметы, так они могут
стать причиной перегрева. Во
избежание возможных травм
держите руки на расстоянии от
вентиляционных отверстий.
h Индикатор ON/STANDBY
(стр. 30)
i Индикатор LAMP/COVER
(стр. 30)
j Панель управления (стр. 5)
k Панель разъемов (стр. 4)
l Датчик пульта
дистанционного управления
m Регулятор (стр. 12)
n Динамик (стр. 21)
o Защитная блокировка
Подсоединяется к
дополнительному тросику
безопасности компании
Kensington.
Для получения дополнительной
информации посетите веб-сайт
компании Kensington.
http://www.kensington.com/
p Защитная планка
Позволяет прикрепить
имеющуюся в продаже цепь или
тросик безопасности.
Основное устройство
Осторожно
8
9
2
qf
3
1
qd
qs
qd
7
54
qg
qh
q;
qa
qd
6
