Climber 75/ Traduccion de las instrucciones originales
IDENTIFICACIÓN Y ASISTENCIA
IDENTIFICACIÓN

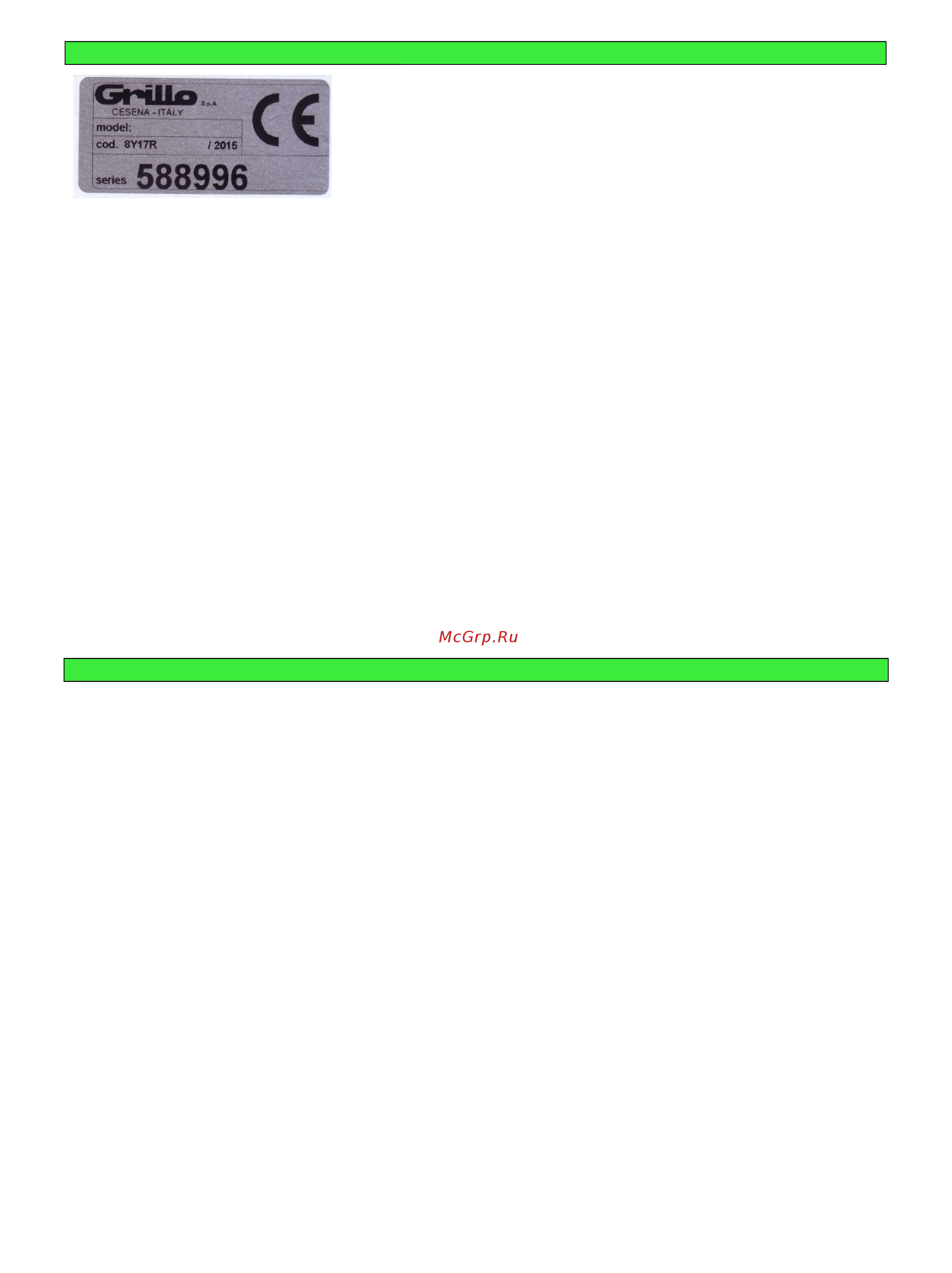

La desbrozadora CL75 está equipado de una placa con el
número de bastidor, posicionada en la base del motor.
SERVICIO Y ASISTENCIA
Este manual proporciona las instrucciones para el uso y un correcto mantenimiento de base de la
desbrozadora. Para obtener información acerca de las intervenciones no descritas en este manual, se
ruega ponerse en contacto con el Revendedor local.
REPUESTOS
Se recomienda utilizar exclusivamente repuestos originales, los únicos que ofrecen características de
seguridad y posibilidad de intercambio. Cada pedido debe ser acompañado por el número de bastidor
de la máquina y la referencia de la pieza a sustituir. Para los repuestos del motor, atenerse a las
indicaciones del manual correspondiente.
GARANTÍA
La garantía es ofrecida en los modos y dentro de los límites previstos por la ley en vigor. El revendedor
tiene que entregar el certificado de garantía de la máquina al cliente final, imprimiendo una copia de la
registración del sitio Internet Grillo. Por lo que respecta el motor, valen las condiciones previstas por los
respectivos fabricantes.
RECAMBIOS QUE SE RECOMIENDA TENER
N. 2 cuchillas
N. 2 tornillos de cuchilla
N. 2 tuercas de tornillos cuchillas
CARACTERÍSTICAS TECNICAS
MOTOR: - HONDA GXV 340 OHV, 337cc (a 3600 rpm) 8,9 Hp, 6,6Kw, gasolina 4 tiempos con bomba
aceite.
ARRANQUE: de tiro con autoenvolvente.
TRANSMISIÓN: hidrostática.
VELOCIDAD: de 0 a 6 km/h con variación continua, y marcha atrás de 0 a 3,5 km/h.
CAPACIDAD HORARIA: 2500 m²/h.
ALTURA DE CORTE: desde 50 mm- hasta 150 mm, progresiva, con regulación rápida por manivela.
ANCHO DE CORTE: 780 mm.
RUEDAS MOTRICES: con neumáticos tipo Tractor 4.00-8, a 4 telas.
BLOQUEO DIFERENCIAL: con inserción manual.
RUEDA DELANTERA: maciza de grandes dimensiones: 8x3.00/4.
PLATO DE CORTE: con descarga posterior y abertura delantera basculante.
VELOCIDAD PERIFÉRICA CUCHILLA: 74 m/sec.
SISTEMA DE CORTE: una cuchilla rotativa, con terminales flotantes para-choques.
MANCERAS: con regulación rápida en altura y lateralmente.
DIMENSIONES: Largo 2150 mm, Ancho 845 mm, alto 1050 mm.
PESO: 140 kg
45
