CIAO GREEN C.S.I.
112
Dužina cevi za usisavanje vazduha (m)
Dužina cevi za dimne gasove (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
100
105
105
110
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95

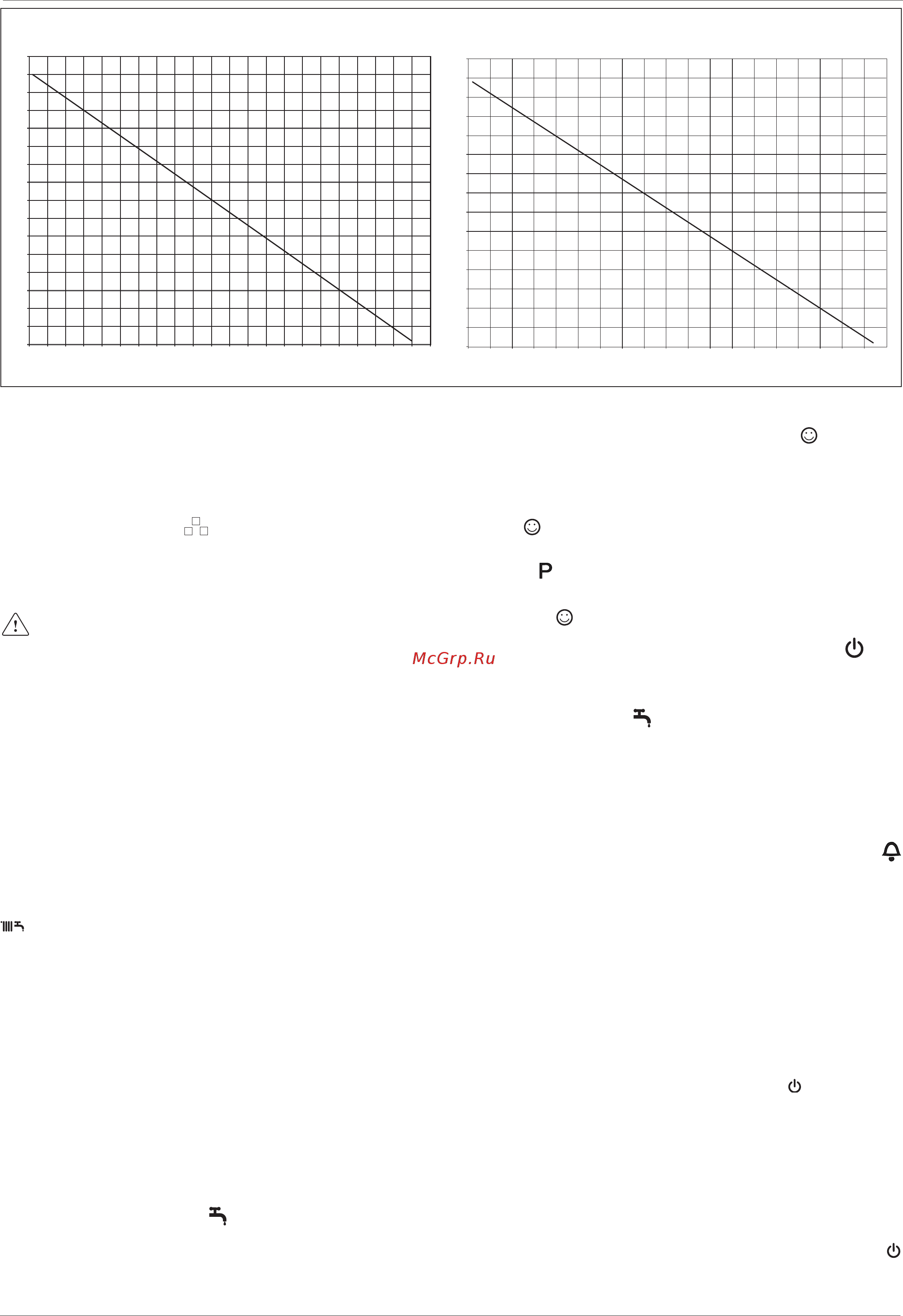

MAKSIMALNA PRAVOLINIJSKADUŽINA Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
Dužina cevi za usisavanje vazduha (m)
Dužina cevi za dimne gasove (m)
4 - UKLJUČIVANJE I RAD UREĐAJA
4.1 Uključivanje aparata
Pri svakom električnom napajanju na displeju se pojavljuje niz informacija
među kojima i vrednost brojača sonde za dim (-C- XX) (pogledajte odeljak
4.3 - nepravilnost A09), nakon čega počinje automatski ciklus ozračivanja u
trajanju od oko 2 minuta. Tokom ove faze tri led svetla se naizmenično pale
i na displeju se pokazuje znak (sl. 25).
Da biste prekinuli automatski ciklus ozračivanja uradite sledeće:
pristupiti elektronskoj ploči uklanjajući masku, okrećući kontrolnu tablu ka
sebi i otvarajući poklopac ploče (sl. 16)
Nakon toga:
- koristeći mali odvijač koji je dostavljen, pritisnite dugme CO (sl. 26).
Električni delovi pod naponom (230 Vac).
Da biste uključili kotao, neophodno je da uradite sledeće operacije:
- priključite kotao na struju
- otvorite slavinu za dovod gasa, da biste omogućili protok goriva
- postavite sobni termostat na željenu temperaturu (~20°C)
- okrenite birač funkcija na željenu poziciju:
Zima: okrenite birač funkcija (sl. 27) unutar područja označenog sa + i -,
kotao će se aktivirati za proizvodnju tople sanitarne vode i grejanja. U slu-
čaju da se javi potreba za toplom vodom, kotao se uključuje a led svetlo za
signalizaciju stanja kotla konstantno svetli zeleno. Na displeju se pokazuje
temperatura vode u sistemu za grejanje ikonu da je zagrevanje u toku, te
ikonu za plamen
(sl. 29).
U slučaju da se javi potreba za toplom sanitarnom vodom, uključuje se
kotao,a led za signalizaciju u stanju zagrevanja konstantno svetli zeleno.
Na displeju se pojavljuje temperatura razvodni vode ikonu za režim rada sa
grejanjem sanitarne vode, te ikonu za plamen (sl. 30).
Podešavanje temperature vode za grejanje
Da biste podesili temperaturu vode za grejanje, okrenite dugme sa oznakom
u smeru kazaljke na satu (sl. 27) unutar područja označenog sa + i -.
Zavisno od tipa uređaja moguće je unapred odabrati odgovarajući tempe-
raturni opesg:
- standardni uređaji 40-80°C
- podni uređaji 20-45°C.
Za pojedinosti pogledati poglavlje, “Konfi guracija kotla”.
Regulacija temperature vode za grejanje pomoću povezane vanjske
sonde
Kada je instalirana vanjska sonda,sistem automatski bira vrednost izlazne/
primarne temperature a istovremeno se pobrine i da brzo prilagodi tempe-
raturu u prostoriji u zavisnosti od varijacija vanjske temperature. Ako želite
promeniti vrednost temperature, smanjući ili povećavajući njenu vrednost
u odnosu na onu koju automatski izračuna elektronska kartica, moguće je
uticati na selektor temperature vode za grejanje: okretanje u pravcu kazalj-
ke na satu korektivna vrednost temperature raste, a u pravcu suprotnom od
kazaljke na satu se smanjuje. Mogućnost korekcije je od -5 do + 5 nivoa
konfora a ti nivoi se prikazuju kao broj na displeju kad se ručica okreće.
Leto: okrenite birač na simbol leto
(sl. 28) aktivira se funkcija samo za
toplu sanitarnu vodu.
U slučaju da se javi potreba za toplom sanitarnom vodom, uključuje se
kotao, a led za signalizaciju u stanju zagrevanja konstantno svetli zeleno.
Na displeju se pojavljuje temperatura razvodni vode ikonu za režim rada sa
grejanjem sanitarne vode, te ikonu za plamen (sl. 30).
Predhodno zagrevanje vode (voda se brže zagreva): okretanjem dug-
meta za regulaciju temperature sanitarne vode na simbol (sl. 31) aktivi-
ra se funkcija prethodnog zagrevanja. Vratiti dugme za ručno podešavanje
temperature sanitarne vode na željenu poziciju.
Ova funkcija omogućava da se održi topla voda što omogućuje izmenjivač
sanitarne vode i smanjuje vreme čekanja.
Kada je osposobljena funkcija predzagrevanja led žute boje, je u skladu sa
simbolom i to znači da je uključeno. Na displeju se pokazuje tempera-
tura vode pri zagrevanju ili sanitarne vode u zavisnosti od zahtevanog. Dok
je gorionik uključen, prema zahtevu za predzagrevanje vode, na displeju je
vidljiv simbol .
Kako bi se deaktivirala funkcija predzagrevanja vode ponovo treba okrenuti
dugme za ručno podešavanje temperature sanitarne vode na simbolu koji
je označen kao . Led žute boje se gasi. Vratiti dugme za ručno podeša-
vanje temperature sanitarne vode na željenu poziciju.
Funkcija nije aktivna kada je kotao na OFF: birač funkcije (sl. 32) je isklju-
čeno (OFF).
Podešavanje temperature sanitarne vode
Da biste regulisali temperaturu sanitarne vode (kupatila, tuša, kuhinje, itd.),
rotirajte dugme sa simbolom
(sl. 33) u smeru kretanja kazaljke na satu
- radi povišenja temperature, u smeru suprotnom od kretanja kazaljke na
satu - za njeno sniženje. Na komandnoj tabli led svetlo zelene boje treperi
sa frekvencom od 0,5 sekundi upaljeno 3,5 sekundi ugašeno. Kotao je u
stanju pripreme dok se gorionik ne uključi zbog zahteva za toplom vodom i
signalizacija postane stalno zelena da bi označila prisustvo plamena. Kotao
će nastaviti da raditi sve dok se ne se dostignu podešene temperature ili
dok ne bude zadovoljena potreba za grejanjem, nakon čega će se ponovo
vratiti u “stendbaj” režim.
Ukoliko se na komandnoj tabli uključi crveno led svetlo, pored simbola
(sl.34), to znači da je kotao u stanju privremenog zastoja rada (pogledajte
poglavlje o svetlećoj signalizaciji i nepravilnostima).
Na digitalnom displeju se prikazuje kod određenog kvara.
Funkcija za automatski sistem za regulaciju (S.A.R.A.) sl. 35
Postavljanjem birača temperature vode u sistemu za grejanje u delu ozna-
čenom natpisom AUTO, aktivira se sistem za autoregulaciju S.A.R.A. (frek-
venca 0,1 sekund upaljeno - 0,1 sekund ugašeno, u trajanju od 0,5): zavis-
no od temperature na sobnom termostatu i o vremenu koje je bilo potrebno
da se do nje dođe, kotao automatski menja temperaturu vode za grejanje
smanjujući vreme rada, omogućavajući veći komfor rada i uštedu energije.
Na komandnoj tabli pali se zeleno led svetlo koje treperi sa frekvencom 0,5
sekundi uključeno - 3,5 sekundi isključeno.
Funkcije i deblokada
Da biste ponovo pokrenuli rad, postavite birač funkcije na isključen (sl. 32),
sačekajte 5-6 sekundi a zatim vratite birač funkcije na željenu poziciju i pro-
verite da li je crveno signalno svetlo ugašeno.
U tom trenutku kotao se vraća automatski na staru poziciju i crveno svetlo
će tada zameniti zeleno.
Napomena Ukoliko se desi da se ovom postupcima ne aktivira funkcional-
nost pozvati Tehnički servis.
4.2 Isključivanje
Privremeno isključivanje
U slučaju kraćeg odsustva postavite birač funkcije (sl. 32) u položaj
(OFF).
Na ovaj način ostavljajući aktivno električno napajanje i dovod goriva, kotao
je zaštićen sistemima:
