34
CIAO GREEN C.S.I.

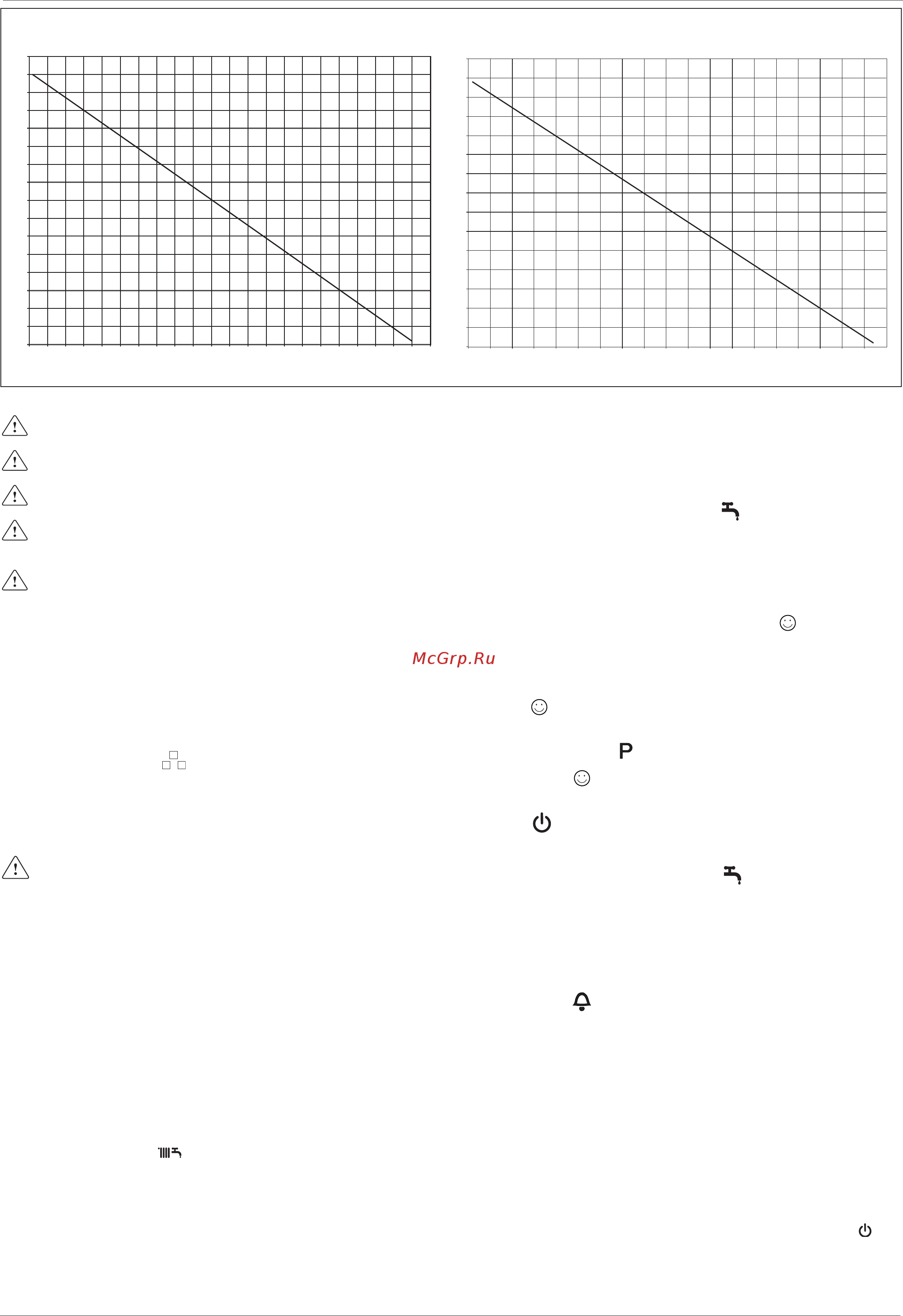

Comprimento da conduta de aspiração (m)
Comprimento da conduta de descarga (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
100
105
105
110
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
COMPRIMENTO RECTILÍNEO Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
Comprimento da conduta de aspiração (m)
Comprimento da conduta de descarga (m)
CHAMINÉ COLECTIVA PRESSURIZADA 3CEP
As instalações de 3CEp estão disponíveis apenas com o acessório
dedicado (opcional).
A confi guração de B23P/B53P é proibida em caso de instalação na
chaminé colectiva pressurizada.
A pressão máxima da chaminé colectiva pressurizada não deve
exceder 35 Pascal.
A manutenção em caso de chaminé colectiva pressurizada deve
ser realizada conforme indicado no capítulo “Instruções de manu-
tenção” específi co.
Para instalações 3CEp com acessório dedicado, é necessário al-
terar a confi guração de velocidade mínima da ventoinha de acordo
com as instruções acessórias.
4 - LIGAÇÃO E FUNCIONAMENTO
4.1 Ligar o aparelho
A cada alimentação eléctrica aparecem no display uma série de infor-
mações, incluindo o valor do contador de horas da sonda de análise dos
fumos (-C- XX) (ver parágrafo 4.3 - anomalia A09), de seguida, começa
um ciclo automático de ventilação por um período de aproximadamente 2
minutos. Durante esta fase os três leds se acendem alternadamente e no
display aparece o símbolo (fi g. 25).
Para interromper o ciclo de ventilação proceder como a seguir:
aceder à placa de circuito removendo o revestimento, girando o quadro de
instrumentos na sua direcção e abrindo a cobertura da placa (fi g. 16)
Sucessivamente:
- usando uma pequena chave de fendas incluída, pressionar o botão CO
(fi g. 26).
Partes eléctricas em tensão (230 Vac).
Para o acendimento da caldeira é necessário efectuar as seguintes ope-
rações:
- alimentar electricamente a caldeira
- abrir a torneira do gás para permitir o fl uxo do combustível
- regular o termóstato ambiente na temperatura desejada (~20°C)
- girar o selector de função na posição desejada:
Inverno: girando o selector de função (fi g. 27) dentro da área marcada
com + e -, a caldeira fornece água quente sanitária e aquecimento. Em
caso de pedido de calor, a caldeira é ligada e o led de sinalização de esta-
do da caldeira se ilumina de cor verde fi xo. O display digital indica a tem-
peratura da água de aquecimento, o ícone na operação de aquecimento e
o ícone da chama (fi g. 29). Em caso de pedido de água quente sanitária, a
caldeira é ligada e o led de sinalização de estado da caldeira se ilumina de
cor verde fi xo. O display indica a temperatura de alimentação, o ícone de
operação sanitária, o ícone da chama (fi g. 30).
Regulação da temperatura da água de aquecimento
Para regular a temperatura da água de aquecimento, girar no sentido horário
o manípulo com o símbolo
(fi g. 27) dentro da área marcada com + e -.
De acordo com o tipo de sistema, é possível pré-seleccionar o intervalo de
temperatura adequado:
- sistema padrões 40-80°C
- sistemas de pavimento 20-45°C.
Para os pormenores, veja parágrafo “Confi guração da caldeira”.
Regulação da temperatura da água de aquecimento com sonda exterior ligada
Quando está instalada uma sonda exterior, o valor da temperatura de de-
scarga é escolhido automaticamente pelo sistema que vai adequar rapida-
mente a temperatura ambiente de acordo com as variações da temperatura
exterior. Se se pretender modifi car o valor da temperatura aumentando-o
ou diminuindo-o em relação ao cálculo automático pela placa electrónica,
é possível regular com o selector da temperatura da água de aquecimento
(Fig. 12.6): no sentido dos ponteiros do relógio, o valor de correcção da
temperatura aumenta, no sentido contrário diminui.
A possibilidade de correcção é compreendida entre -5 e +5 níveis de con-
forto que são visualizados no ecrã numérico com a rotação do manípulo.
Verão: girando o selector no símbolo verão
(fi g. 28) activa-se a função
tradicional de somente água quente sanitária.
Em caso de pedido de água quente sanitária, a caldeira é ligada e o led de
sinalização de estado da caldeira se ilumina de cor verde fi xo. O display
digital indica a temperatura de alimentação, o ícone de operação sanitária,
o ícone da chama (fi g. 30).
Pré-aquecimento (água quente mais rápido): girando o manípulo de re-
gulação de temperatura da água sanitária no símbolo
(fi g. 31) activa-se
a função de pré-aquecimento. Colocar o manípulo de regulação da tempe-
ratura da água sanitária na posição desejada.
Esta função permite manter aquecida a água contida no intercambiador
sanitário para reduzir os tempos de espera durante o fornecimento.
Ao habilitar a função de pré-aquecimento, o led amarelo, correspondente
ao símbolo fi ca aceso. O display indica a temperatura de alimentação
da água de aquecimento ou da água sanitária com base na solicitação em
curso. Ao ligar o queimador, após uma solicitação de pré-aquecimento, o
display mostra o símbolo . Para desactivar a função pré-aquecimento
girar novamente o manípulo de regulação da temperatura da água sanitá-
ria para o símbolo . O led amarelo é desligado. Colocar o manípulo de
regulação da temperatura da água sanitária na posição desejada.
A função não está activa com a caldeira no estado OFF: selector de função
(fi g. 32) em desligado (OFF).
Regulação da temperatura da água sanitária
Para regular a temperatura da água sanitária (casa de banho, duche, co-
zinha, etc.), girar o manípulo com o símbolo
(fi g. 33) no sentido horário
para aumentar a temperatura, para a esquerda para a abaixar. No painel
de comando o led luminoso de cor verde pisca com frequência de 0,5 se-
gundo aceso 3,5 segundos apagado. A caldeira está em um estado de
stand-by até que, após um pedido de calor, o queimador é ligado e o led
luminoso torna-se verde fi xo para indicar a presença da chama. A caldeira
permanecerá em funcionamento até serem alcançadas as temperaturas
reguladas ou quando satisf -by”.
Se no painel de comando se acende o led luminoso vermelho em correspon-
dência ao símbolo (fi g. 34), signifi ca que a caldeira está em um estado
de paragem temporária (ver capítulo sinalizações luminosas e anomalias).
O display digital mostra o código anomalia encontrada.
Função Sistema Automático Regulação Ambiente (S.A.R.A.) fi g. 35
Posicionando o selector da temperatura da água de aquecimento no sector
evidenciado com a inscrição AUTO (valor da temperatura de 55 a 65 ° C),
activa-se o sistema de auto-regulação S.A.R.A. (frequência de 0,1 segundo
ligado - 0,1 segundo desligado, duração 0,5): com base na temperatura con-
fi gurada no termóstato ambiente e no tempo empregado para alcançá-la,
a caldeira varia automaticamente a temperatura da água do aquecimento
reduzindo o tempo de funcionamento, permitindo um maior conforto de fun-
cionamento e uma economia de energia. No painel de comando o led lumi-
noso apresenta-se de cor verde intermitente com frequência de 0,5 segundo
aceso - 3,5 segundos apagado.
Função de desbloqueio
Para restabelecer o funcionamento colocar o selector de função em des-
ligado (fi g. 32), aguardar 5-6 segundos e depois colocar o selector de fun-
ção na posição desejada, verifi cando que o indicador luminoso vermelho
esteja apagado. Neste ponto a caldeira se accionará automaticamente e o
indicador luminoso vermelho se acenderá na cor verde.
