138
CIAO GREEN C.S.I.
Aspirasyon kanalının uzunluğu (m)
Boşaltma kanalının uzunluğu (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
100
105
105
110
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95

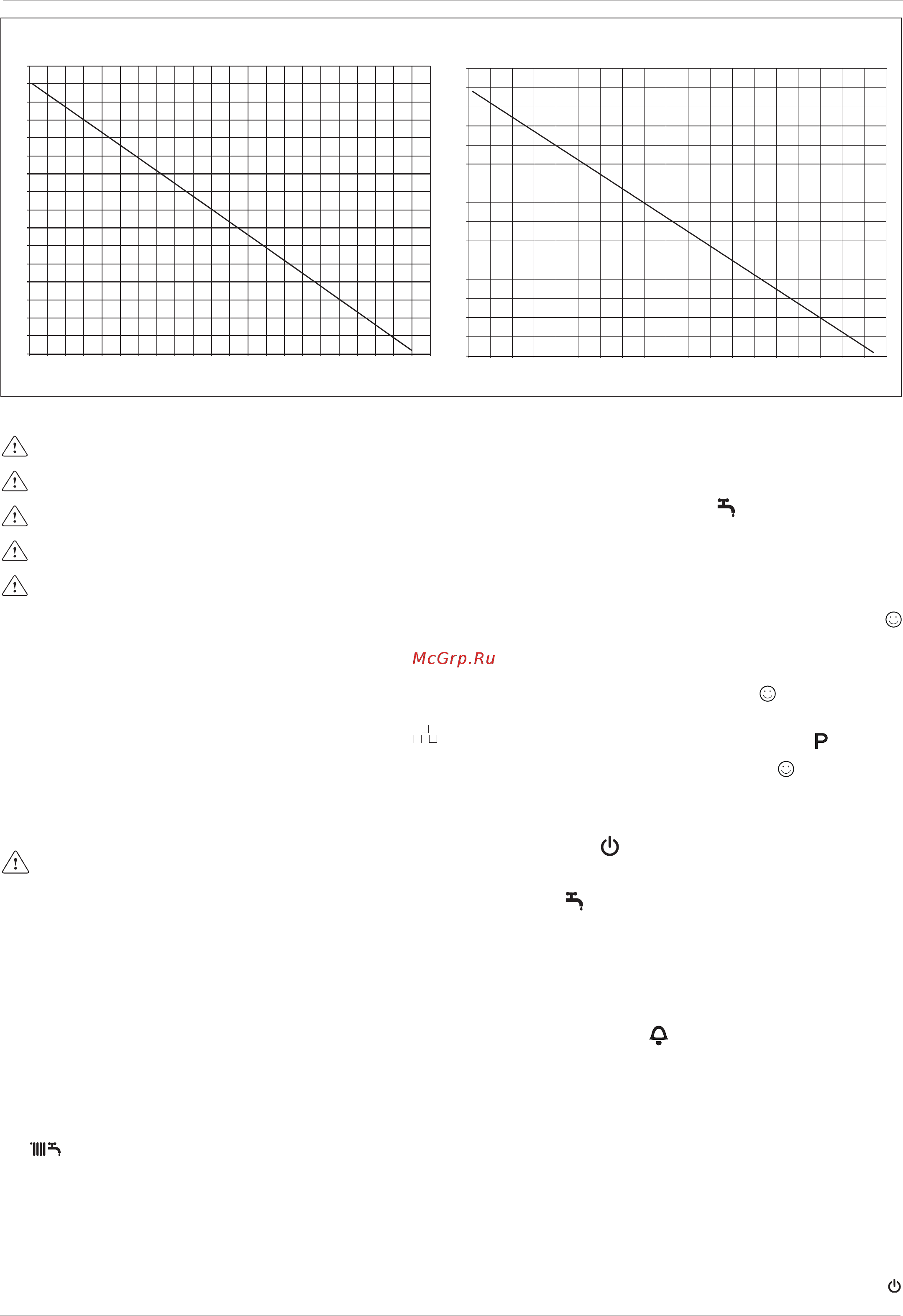

MAKSİMUM DOĞRUSAL UZUNLUK Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
Boşaltma kanalının uzunluğu (m)
Aspirasyon kanalının uzunluğu (m)
BASINÇLI ORTAK BACA 3CEP
3CEp tertibatları, yalnızca özel aksesuarları (isteğe bağlı) ile
sunulmaktadır.
B23P/B53P yapılandırması, basınçlı ortak bacaya monte edilme
durumunda yasaktır.
Basınçlı ortak bacanın maksimum basıncı, 35 Paskal’ı
aşmamalıdır.
Basınçlı ortak bacanın bakımı, “Bakım talimatları” bölümünde
belirtildiği gibi gerçekleştirilmelidir.
Özel aksesuarlı 3CEp tertibatları için, aksesuar talimatlarına
uygun olarak minimum fan hızı ayarının değiştirilmesi gerekir.
4 - AÇMA VE ÇALIŞTIRMA
4.1 Cihazın açılması
Her elektrik beslemesinde, ekranda aralarında duman probu sayacı-
nın (-C- XX) değerinin de olduğu bir dizi bilgi görünür (bakınız paragraf
4.3 - A09 arızası); daha sonra yaklaşık 2 dakikalık otomatik bir havalandır-
ma devresi başlar. Bu faz sırasında, üç led sırayla yanar ve ekranda
sembolü görüntülenir (şek. 25).
Otomatik havalandırma devresini yarıda kesmek için, aşağıdaki gibi işlem
yapınız:
kaplamayı kaldırarak, gösterge panelini kendinize doğru döndürüp kart ka-
pağını açarak elektronik karta erişiniz (şek. 16)
Daha sonra:
- verilen küçük tornavidayı kullanarak, CO düğmesine basın (şek. 26).
Gerilim altındaki elektrikli parçalar (230 V AC).
Kazanın yanması için, aşağıdaki işlemleri gerçekleştiriniz:
- kazana güç verin
- yakıt akışını sağlamak için gaz musluğunu açın
- oda termostatını arzu edilen sıcaklığa ayarlayınız (~20°C)
- fonksiyon seçim düğmesini arzu edilen pozisyonda döndürünüz:
Kış: mod seçicisinin (şek. 27) + ve - ile işaretli alanda döndürülmesiyle; ka-
zan, evsel sıcak su ve ısıtma sağlar. Isı talebi halinde, kazan yanar ve ka-
zan durumunu gösteren sinyalizasyon ledi sabit yeşil renkte yanar. Dijital
ekran; ısıtma suyu sıcaklığını, ısıtmayı gösteren simgeyi ve alev simgesini
görüntüler (şek. 29).
Evsel sıcak su talebi varsa, kazan açılır ve kazan durum göstergesi LED’i
sabit yeşil ışıkla yanar.
Dijital ekran, evsel sıcak suyun sıcaklığını, evsel sıcak su durumunda
çalışma ikonunu ve alev ikonunu gösterir (şek. 30)
Isıtma suyu sıcaklığının ayarlanması
Isıtma suyunun sıcaklığını ayarlamak için + ve – ile gösterilen alanın için-
deki
sembollü düğmeyi saat yönünde döndürünüz (şek. 27).
Tesisat tipine göre, uygun sıcaklık aralığını önceden seçmek mümkündür:
- standart tesisatlar 40-80°C
- zemin tesisatları 20-45°C.
Ayrıntılı bilgi için, bakınız paragraf 4.4.
Harici bir sonda bağlanmış olarak ısıtma suyu sıcaklığının ayarlanması
Harici bir sonda bağlandığında, dağıtım sıcaklığının değeri; ortam
sıcaklığını dış sıcaklıktaki değişikliklere hızla ayarlayan sistem tarafından
otomatik olarak seçilir.
Elektronik panel tarafından otomatik olarak hesaplanan değere göre
sıcaklığı artırmak veya azaltmak için, ısıtma suyu seçicisini (Şek. 12.6),
artış için saat yönüne, azaltma için saatin tersi yöne döndürün.
Ayarlama değerleri, düğme döndürüldüğünde dijital ekranda gösterilen, - 5
ila + 5 konfor düzeyleri arasında değişir.
Yaz modu: seçicinin yaz modu simgesine (şek. 28) çevrilmesiyle, kla-
sik yalnızca evsel sıcak su işlevi etkinleştirilir.
Evsel sıcak su talebi halinde, kazan yanar ve kazan durumunu gösteren
sinyalizasyon ledi sabit yeşil renkte yanar. Dijital ekran, evsel sıcak suyun
sıcaklığını, evsel sıcak su durumunda çalışma ikonunu ve alev ikonunu
gösterir (şek. 30).
Ön ısıtma (hızlı sıcak su): evsel sıcak su sıcaklık ayar düğmesinin
simgesine (şek. 31) çevrilmesiyle, ön ısıtma işlevi etkinleştirilir. Evsel sıcak
su sıcaklık ayar düğmesini tekrar istenen konuma getirin.
Bu işlev, bir talep yapıldığında bekleme süresini azaltmak için, evsel sıcak
su eşanjöründeki suyu sıcak tutar.
Ön ısıtma fonksiyonu etkinleştirildiği zaman, sembolünün karşı-
sındaki sarı led yanar. Ekran, gerçekleşmekte olan talebe göre ısıt-
ma suyunu veya evsel sıcak suyu dağıtma sıcaklığını gösterir. Brülör
yandığı sırada, bir ön ısıtma talebinden sonra, ekran sembolünü
gösterir.
Ön ısıtma fonksiyonunu devre dışı bırakmak için, sembolü üzerine
evsel sıcak su sıcaklığını ayarlama düğmesini yeniden döndürünüz. Sarı
led söner. Evsel sıcak su sıcaklık ayar düğmesini tekrar istenen konuma
getirin.
Bu işlev, kazan KAPALI iken etkinleştirilemez: fonksiyon seçim düğmesi
(şek. 32) kapalı (OFF) konumu üzerinde.
Evsel sıcak su sıcaklığının ayarlanması
Evsel sıcak su sıcaklığını ayarlamak için (banyo, duş, mutfak, vb.), sıcak-
lığı artırmak için
sembollü düğmeyi saat yönünde (şek. 33), azaltmak
için ise saat yönünün tersinde döndürünüz. Kumanda paneli üzerinde,
yeşil renkte yanan led yanıp söner, 0,5 saniye sıklıkla yanar - 3,5 saniye
sıklıkla söner.
Kazan, bir ısı talebinden sonra brülör yanıncaya kadar stand-by durumun-
dadır ve yanan led alev mevcudiyetini göstermek için sabit yeşil renk olur.
Kazan, kazanda ayarlı oan sıcaklık derecelerine ulaşılıncaya veya ısı ta-
lebi karşılanıncaya kadar çalışmaya devam eder; bundan sonra yeniden
“stand-by” durumuna gelecektir.
Eğer kumanda paneli üzerinde sembolünün karşısındaki kırmızı yanan
led yanar ise (şek. 34), bu durum kazanın geçici durma durumunda olduğu
anlamına gelir (ışıklı sinyalizasyonlar ve arızalar bölümüne bakınız).
Dijital ekran, karşılaşılan arıza kodunu gösterir.
Otomatik Sıcaklık Kontrol Sistemi Fonksiyonu (S.A.R.A.) şek. 35
Isıtma suyu sıcaklığının seçim düğmesini AUTO yazısı ile gösterilen
bölüme getirince (sıcaklık değeri 55’den 65°C’ye kadar), S.A.R.A. oto-
regülasyon sistemi etkinleşir (0,1 saniye sıklıkla yanar; - 0,1 saniye
sıklıkla söner; süre 0,5): oda termostatı üzerinde ayarlanan sıcaklığa ve
buna ulaşmak için harcanan süreye göre, büyük bir çalışma rahatlığ
ına
ve bir enerji tasarrufuna olanak tanıyarak, kazan çalışma süresini azalta-
rak ısıtma suyunun sıcaklığını otomatik olarak değiştirir. Kumanda paneli
üzerinde yanan led yanıp sönen yeşil renktedir, 0,5 saniye sıklıkla yanar -
3,5 saniye sıklıkla söner.
Sıfırlama işlevi
Çalışmayı sıfırlamak için, fonksiyon seçim düğmesini kapalı konumuna
getiriniz (şek. 32), 5-6 saniye bekleyiniz ve kırmızı uyarı lambasının sönük
