125
ČESKÝ

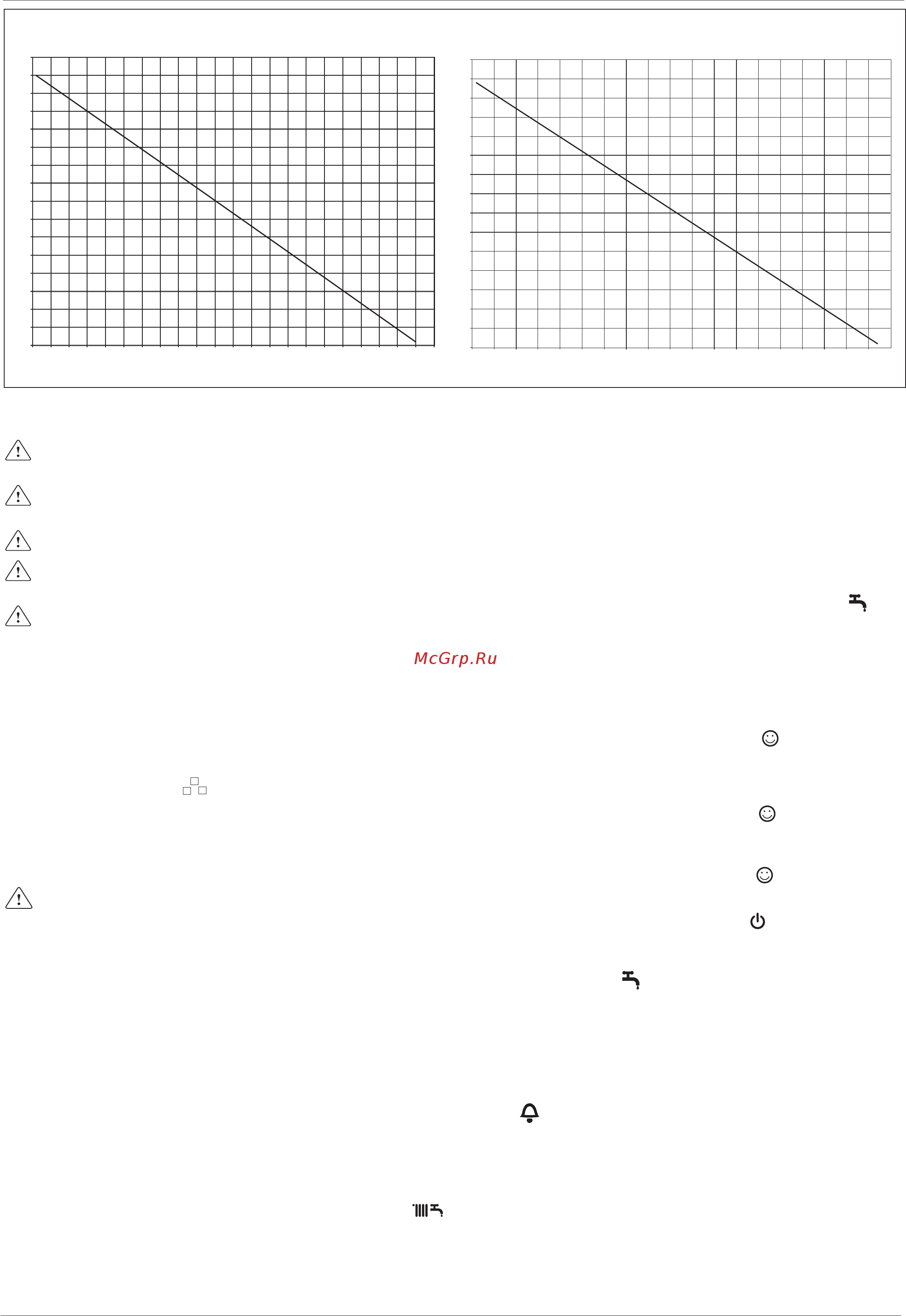

délka vedení přívodu vzduchu (m)
délka vedení odvodu spalin (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
100
105
105
110
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
PŘÍMÁ DÉLKA Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
délka vedení přívodu vzduchu (m)
délka vedení odvodu spalin (m)
TLAKOVÉ SBĚRNÉ POTRUBÍ 3CEP
Instalace 3CEp jsou k dispozici pouze s určeným příslušenstvím
(volitelně).
V případě instalace do tlakového sběrného potrubí je konfi gurace
B23P/B53P zakázána.
Maximální tlak v tlakovém sběrném potrubí nesmí překročit 35 Pa.
Údržbu v případě tlakového sběrného potrubí je třeba provádět
podle pokynů v příslušné kapitole „Pokyny k údržbě”.
Při instalaci 3CEp s určeným příslušenstvím je třeba změnit nasta-
vení minimální rychlosti ventilátoru podle pokynů k příslušenství.
4 – SPUŠTĚNÍ A PROVOZ
4.1 Zapnutí zařízení
Při každém přivedení proudu se objeví na displeji řada informací, mezi
nimi i hodnota počítače hodin, čidla spalin (- C- XX)( viz odstavec 4,3
– porucha A09). Potom začíná cyklus automatického odvzdušnění,
který trvá cca 2 minuty. Během této fáze svítí tři LED diody střídavě a
na displeji se objeví symbol (Abb. = obr. 25)
Pro přerušení automatického cyklu odvzdušnění postupujeme
následovně : Odstraňte opláštění a obraťte ovládací pole k sobě.
Otevřete kryt desky elektroniky (Abb. = obr. 16).
Potom:
- použitím malého dodaného šroubováku stiskněte tlačítko CO (Abb. =
obr. 26)
Elektrické díly jsou pod napětím (230 Vac)
Pro zapnutí kotle je nutno provést následující pracovní úkony
- Kotel připojte ke zdroji el. energie – do sítě
- Otevřete plynový ventil, aby byl zajištěn přívod paliva.
- Prostorový termostat nastavte na požadovanou teplotu (přibližně
20°C)
- Přepínač funkcí uveďte do požadované pozice.
Zima:
při otáčení ovladače režimu (obr. 27) uvnitř oblasti označené + a -
,
děleného rozsahu vyrábí kotel užitkovou vodu a napájí vytápění.
Při požadavku tepla se kotel zapíná a LED – kontrolka stavu kotle svítí
trvale zeleně.
Digitální monitor ukazuje teplotu vytápěcí vody, ikonu signa-
lizující topení a ikonu plamene (obr. 29).
Při požadavku na užitkovou vodu kotel zapaluje a LED kontrolka stavu
kotle svítí trvale zeleně.
Digitální displej ukazuje systém teplé vody, ikona signalizuje dodávku horké
vody, ikonu plamene (obr. 30)
.
Nastavení teploty topné vody
Pro regulaci teploty topné vody kulovou rukojeť se symbolem
(Abb = obr. 27)
uvnitř oblasti označené + a -.
V závislosti na typu systému je možné předem nastavit vhodné rozmezí
teplot:
- standardní systémy 40 až 80°C
- podlahové systémy 20 až 40 °C
Další detaily zjistíte v sekci “ konfi gurace kotle”.
Seřizování teploty topné vody spojené s externí sondou
Když je připojena externí sonda, hodnota výstupní teploty je automaticky
volena systémem, který seřizuje a rychle nastavuje okolní teplotu podle
venkovní teploty.
Zvyšuje nebo snižuje teplotu s ohledem na hodnotu automaticky vypočtenou
elektronickým panelem, nastavením ovladače topné vody (Obr. 12.6) ve
směru hodinových ručiček pro zvýšení a točením proti směru hodinových
ručiček pro snížení.
Seřizování nastavení rozsahu od úrovně komfortu -5 do +5 je indikováno na
digitálním displeji, když je ovladačem otáčeno.
Léto:
Natočením přepínače volby funkcí do polohy na symbol léto (Abb.
= obr. 28)
je nastavena obvyklá funkce (Abb. = obr.28) - pouze je aktivována
příprava teplé užitkové vody.
Při požadavku teplé užitkové vody zapaluje kotel a kontrolka LED
stavu kotle se rozsvítí trvale zeleně.
Digitální displej ukazuje teplotu
TUV,ikony signalizují zásobování horkou vodou a ikonu plamene (obr. 30).
Předehřev (Rychleji horká voda):
Natočíme – li regulátor užitkové vody na symbol (Abb. = obr. 31)
zapne se funkce předehřevu. Nastavte regulátor teploty užitkové vody
zase do požadované polohy. Tato funkce umožňuje, aby v sanitárním te-
plovodním výměníku obsažená užitková voda byla udržována teplá a tak
čekací doba mezi odběry mohla být zkrácena. Je –li, funkce předehřevu
aktivována svítí žlutá LED dioda vedle symbolu . Ukazatel signalizuje
teplotu vody k vytápění nebo teplotu vody užitkové dle daného požadavku.
Během zapnutí hořáku při poptávce na předehřev se objeví na ukazateli
symbol „P“ . Pro deaktivaci funkce předehřívání otočte kulovou rukojeť na
nastavení teploty užitkové vody opět na symbol . žlutá LED dioda zha-
sne. Nastavte regulátor na teplotu sanitární vody opět do požadované po-
lohy. Funkce není aktivní, když se kotel nachází ve statusu OFF. Přepínač
volby funkcí (Abb=obr. 32 ) se nachází v poloze vypnuto „OFF“
Nastavení teploty užitkové vody
Pro nastaven teploty užitkové vody (pro koupel,sprchu a tp.) nastavte
kulovou rukojeť na symbol (Abb. Obr. 33 ) otáčení ve směru hodinových
ručiček pro zvýšení a proti směru pro snížení teploty.
Na obslužném poli bliká zelená LED dioda s frekvencí 0,5 s zapnuto a 3,5
s vypnuto, kotel se nachází v Stand by stavu. Až se kotel po požadavku
tepla zapne, bude LED dioda svítit trvale zeleně, aby ukazovala existenci
plamene. Kotel zůstane v provozu tak dlouho, dokud nastavené teploty
nejsou dosaženy nebo požadavek tepla je splněn, tím se kotel zase dosta-
ne do stavu „Stand by „ .
Jestliže se na ovládacím poli objeví rozsvícená červená LED dioda vedle
symbolu (Abb. = obr. 34) znamená to, že kotel se nachází ve stavu
„přechodného zastavení „
(Viz kapitola k světelným signálům a poruchám). Digitální ukazatel signa-
lizuje nalezené kódy poruch .
Funkce automatické prostorové regulace (S.A.R.A.) (obr. 35 )
Nastavte spínač volby teploty vytápěcí vody do polohy označené nápi-
sem AUTO (rozsah teplot od 55°C do 65°). Tím je aktivován automatický
regulační systém (S.A.R.A.) (Frekvence 0,1 vteřiny zapnuto a 0,1 vteřiny
vypnuto , trvání 05): Kotel automaticky variuje teplotu vody vytápění
způsobem odpovídajícím teplotě nastavené na prostorovém termostatu,
a k době potřebné k dosažení této teploty a tím zmenšuje dobu provozu.
Tím, je umožněn vyšší komfort při provozu a je umožňována úspora ener-
