CIAO GREEN C.S.I.
60
Lungime tub absorbtie aer (m)
Lungime tub evacuare fum (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
100
105
105
110
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95

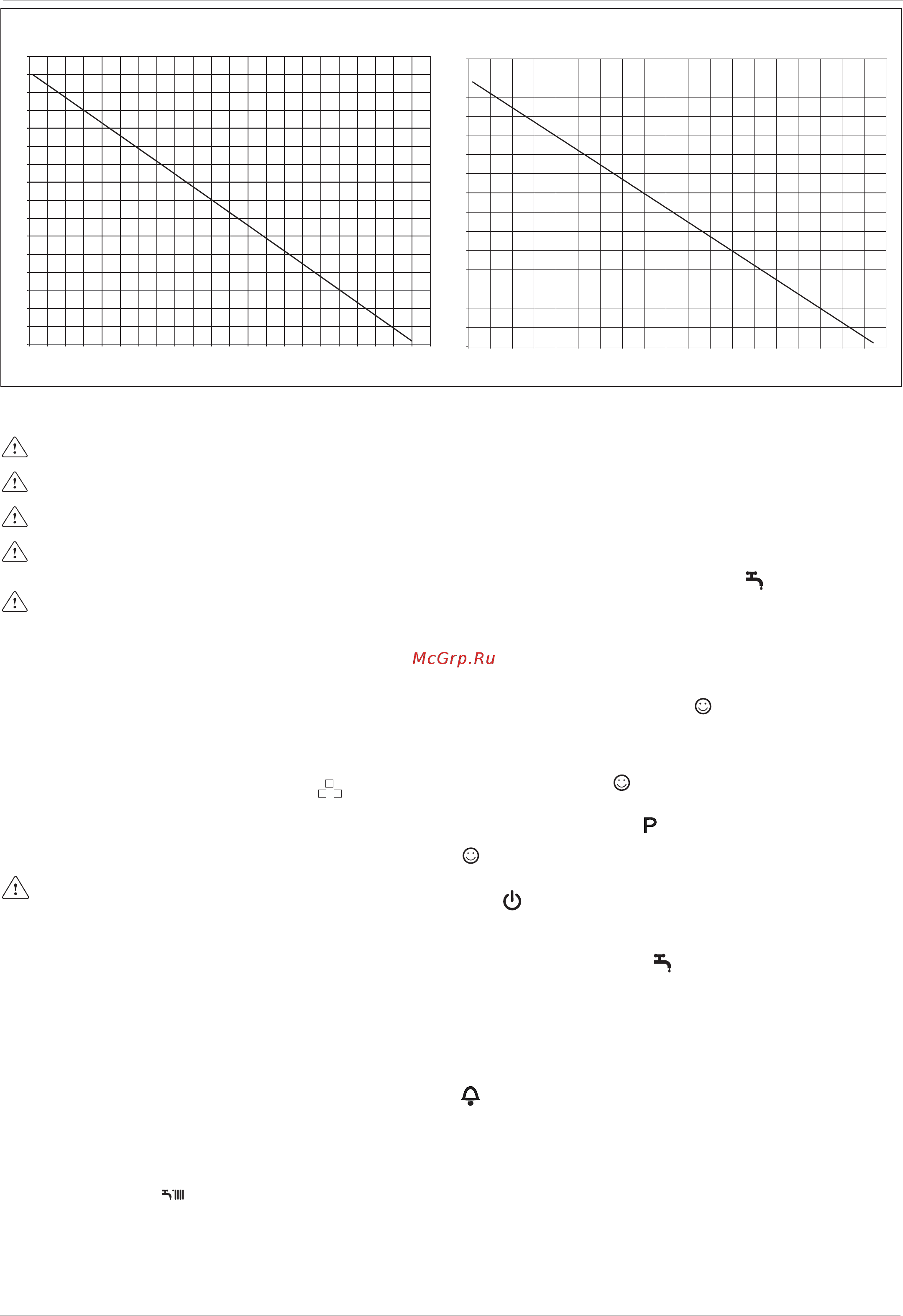

LUNGIME RECTILINIE MAXIMĂ TUBURI Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
Lungime tub evacuare fum (m)
Lungime tub absorbtie aer (m)
COŞUL DE FUM COLECTIV PRESURIZAT 3CEP
Instalaţiile 3CEp sunt disponibile numai cu accesoriile specifi ce
(opţional).
Confi guraţia B23P/B53P este interzisă în cazul instalării în coşuri
de fum colective presurizate.
Presiunea maximă a coşului de fum colectiv presurizat nu trebuie
să depăşească 35 pascali.
În cazul coşurilor de fum colective presurizate, întreţinerea trebuie
efectuată conform indicaţiilor din capitolul specifi c „Instrucţiuni de
întreţinere”.
Pentru instalaţiile 3CEp cu accesorii specifi ce, este necesară mo-
difi carea setării turaţiei minime a ventilatorului în conformitate cu
instrucţiunile accesoriilor.
4 - PORNIRE ȘI FUNCȚIONARE
4.1 Pornirea aparatului
De fi ecare dată când alimentaţi electric centrala, pe display apare o serie
de informații, printre care și valoarea contorului sondei de fum (-C- XX)
vezi paragraful 4.3 - anomalia A09). Ulterior are loc un ciclu automat de
evacuare a aerului de circa 2 min. Pe parcursul acestei faze, cele trei leduri
se aprind alternativ și pe display este afi șat simbolul “ “ (fi g. 25). Pentru
a întrerupe ciclul automat de evacuare a aerului, procedați astfel:
accesați placa de comandă înlăturând carcasa, rotind panoul de comandă
înspre dvs și deschizând capacul plăcii (fi g. 16).
Ulterior:
- utilizând o şurubelniţă mică inclusă, apăsaţi butonul CO (fi g. 26).
Părți electrice sub tensiune (230 Vac).
Pentru a porni centrala trebuie să efectuaţi următoarele operaţiuni:
- alimentați electric centrala
- deschideți robinetul de gaz pentru a permite trecerea combustibilului
- reglați termostatul de ambient la temperatura dorită (~20°C)
- rotiți selectorul de funcție în poziția dorită:
Iarnă: rotind selectorul de funcție (fi g. 27) în interiorul cadranului format
între + și -, centrala furnizează apă caldă menajeră și încălzire. În cazul
unei cereri de căldură, centrala pornește și ledul de semnalizare a stării
centralei se aprinde verde fi x. Display-ul digital indică temperatura apei de
încălzire, pictograma de funcționare la încălzire și pictograma fl ăcării (fi g.
29). În cazul unei cereri de apă caldă menajeră, centrala pornește și ledul
de semnalizare a stării centralei se aprinde verde fi x.
Display-ul digital indică temperatura de tur, pictograma de funcționare a
circuitului a.c.m. și pictograma fl ăcării (fi g. 30).
Reglarea temperaturii apei de încălzire
Pentru a regla temperatura apei de încălzire, rotiți în sensul acelor de cea-
sornic butonul cu simbolul (fi g. 27) în interiorul cadranului format între
+ și -. In functie de tipul de instalatie este posibila preselectarea campului
de temperatura convenabil:
- instalatii standard 40-80 °C
- instalatii cu incalzire in pardoseala 20-45°C.
Pentru detalii cititi paragraful “Confi gurarea centralei”.
Reglarea temperaturii apei pentru incalzire cu sonda externa atasata
Cand este instalata o sonda externa, valoarea temperaturii de pe tur este
selectata automat de sistem, care regleaza rapid temperatura ambianta in
functie de variatiile temperaturii externe.
Daca doriti sa modifi cati valoarea temperaturii, prin crestere sau scadere,
fata de cea care este calculata automat de placa electronica, puteti actiona
asupra selectorului de temperatura a apei pentru incalzire (fi g. 12.6): in
sensul acelor de ceasornic, valoarea de corectare a temperaturii creste, in
sens invers scade. Marja de corectare este cuprinsa intre -5 si +5 niveluri
de confort, care se afi seaza pe display odata cu rotirea butonului.
Vară: rotind selectorul de funcție pe simbolul
(fi g. 28) se activează
funcția tradițională de doar apă caldă menajeră.
În cazul unei cereri de apă caldă menajeră, centrala pornește și ledul de
semnalizare a stării centralei se aprinde verde fi x. Display-ul digital indică
temperatura de tur, pictograma de funcționare a circuitului a.c.m. și picto-
grama fl ăcării (fi g. 30).
Preîncălzire (apă caldă mai rapid): rotind butonul de reglare a tempe-
raturii apei calde menajere pe simbolul (fi g. 31) se activează funcția de
preîncălzire. Aduceți butonul de reglare a temperaturii apei calde menajere
în poziția dorită. Această funcție menține caldă apa din schimbătorul de
căldură sanitar, pentru a reduce timpul de așteptare până la venirea apei
calde. Atunci când funcția de preîncălzire este activată, ledul galben, în
concordanță cu simbolul
este aprins. Display-ul afi șează temperatura
de tur a apei de încălzire sau a apei calde menajere, în funcție de cererea în
curs. În timpul aprinderii arzătorului, ca urmare a unei cereri de preîncălzire,
pe display este afi șat simbolul . Pentru a dezactiva funcția de preîncălzire,
rotiți din nou butonul de reglare a temperaturii apei calde menajere pe simbolul
. Ledul galben se stinge. Aduceți butonul de reglare a temperaturii apei
calde menajere în poziția dorită.
Funcția nu este activă cu centrala în poziția OFF: selectorul de funcție (fi g.
32) pe
oprit (OFF).
Reglarea temperaturii apei calde menajere
Pentru a regla temperatura apei calde menajere (băi, duș, bucătărie etc.),
rotiți butonul marcat cu simbolul (fi g. 33) în sensul orar măriți tempera-
tura, în sensul contrar o micșorați. Pe panoul de comandă, ledul de culoare
verde clipește cu o frecvență de 0,5 secunde aprins, 3,5 secunde stins.
Centrala se afl ă într-o stare de stand-by până când, în urma unei cereri
de căldură, arzătorul se aprinde și ledul devine verde fi x pentru a indica
prezența fl ăcării. Centrala va rămâne în funcțiune până când vor fi atinse
temperaturile reglate sau până când va fi satisfăcută cererea de căldură,
după care va trece din nou în starea de “stand-by”. Dacă pe panoul de
comandă se aprinde ledul roșu de semnalizare, în concordanță cu simbolul
(fi g. 34), înseamnă că centrala se afl ă într-o stare de oprire temporară
(vezi capitolul semnalizări luminoase și anomalii). Pe display-ul digital este
afi șat codul respectivei anomalii.
Funcția sistem automat de reglare a ambientului (s.a.r.a.) fi g. 35
Poziționând selectorul de temperatură a apei de încălzire în sectorul
evidențiat prin scrisul AUTO (valoarea de temperatură de la 55 la 65°C), se
activează sistemul de autoreglare S.A.R.A. (frecvență 0,1 secunde aprins
- 0,1 secunde stins, durată 0,5): în baza temperaturii setate pe termostatul
de ambient și a timpului utilizat pentru a o atinge, centrala variază automat
temperatura apei de încălzire, reducând timpul de funcționare și asigurând
astfel un confort mai mare de funcționare și un consum redus de energie.
Pe panoul de comandă ledul se aprinde verde intermitent, cu frecvență de
0,5 secunde aprins - 3,5 secunde stins.
