21
ESPAÑOL

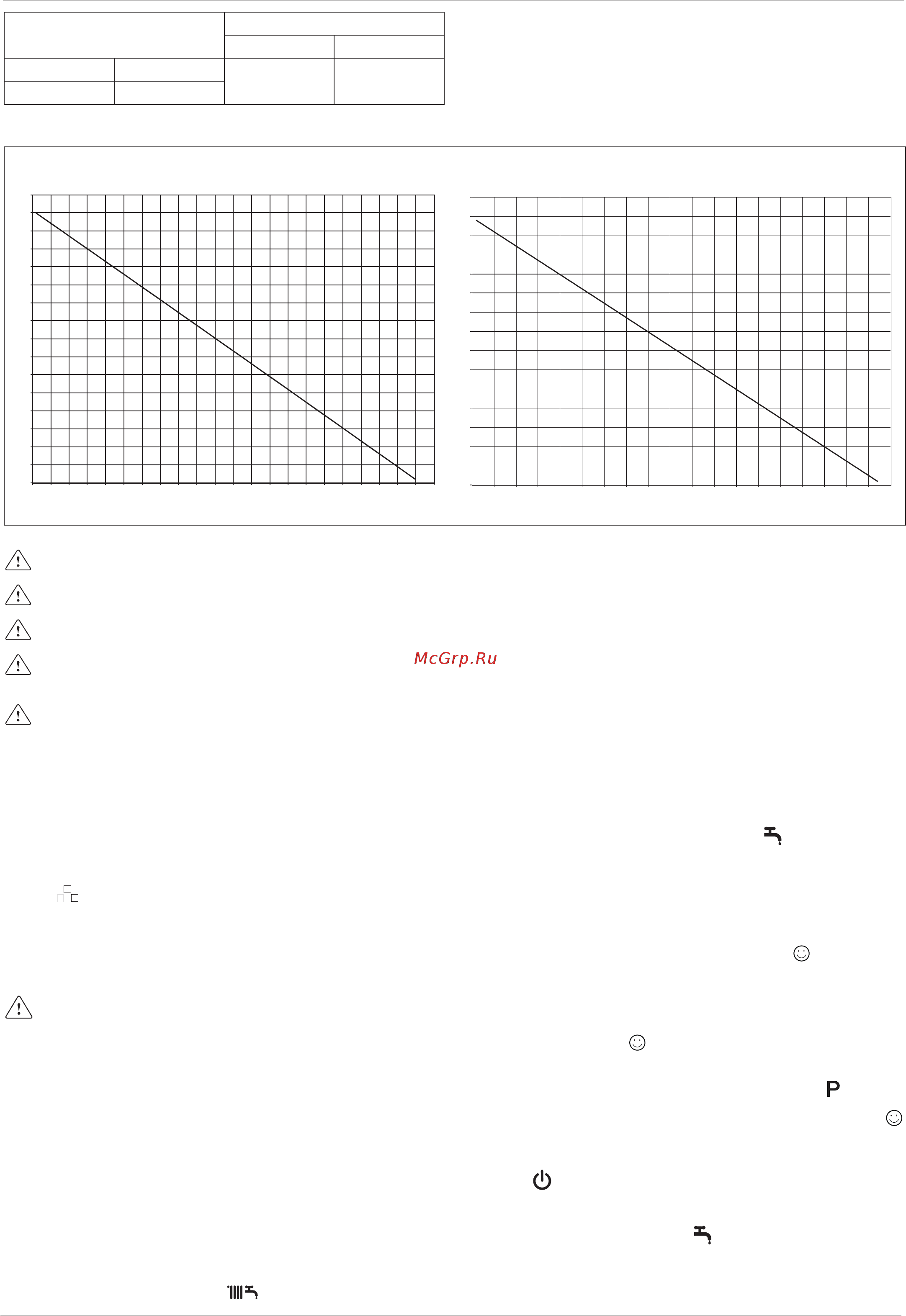

Longitud conducto de aspiración (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
100
105
105
110
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
LONGITUD MÁXIMA* RECTILÍNEA Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
Longitud conducto de evacuación (m)
Longitud conducto de aspiración (m)
Longitud conducto de evacuación (m)
CHIMENEA COLECTIVA PRESURIZADA 3CEP
Las instalaciones 3CEp están disponibles solo con el accesorio de-
dicado (bajo pedido).
La confi guración B23P/B53P está prohibida en caso de instalación
en chimeneas colectivas presurizadas.
La presión máxima de la chimenea colectiva presurizada no debe
superar los 35 Pascal.
El mantenimiento en caso de chimenea colectiva presurizada debe
realizarse como se indica en el capítulo específi co de las “Instruc-
ciones de mantenimiento”.
Para instalaciones 3CEp con accesorio dedicado, es necesario
cambiar el ajuste de la velocidad mínima del ventilador de acuerdo
con las instrucciones del accesorio.
4 - ENCENDIDO Y FUNCIONAMIENTO
4.1 Encendido del aparato
Con cada alimentación eléctrica, la pantalla muestra una serie de informa-
ciones como el valor del contador sonda de humos (-C- XX) (véase apar-
tado 4.3 - anomalía A09), posteriormente comienza un ciclo automático de
purgado de aproximadamente 2 minutos de duración. Durante esta fase
se encienden alternadamente los tres led y en la pantalla se muestra el
símbolo (fi g. 25).
Para interrumpir el ciclo de purga automático, proceder de la siguiente manera:
acceder a la tarjeta electrónica quitando la cubierta, girando el panel de
mandos hacia sí mismo y abriendo la cobertura de la tarjeta (fi g. 16)
Sucesivamente:
- usando un destornillador pequeño ya incluido, presionar el pulsador CO
(fi g. 26).
Partes eléctricas bajo tensión (230 Vac).
Para el encendido de la caldera se deben realizar las siguientes operaciones:
- conectar la alimentación eléctrica de la caldera
- abrir el grifo de gas para permitir el fl ujo de combustible
- regular el termostato ambiente en la temperatura deseada (~20°C)
- girar el selector de función en la posición deseada:
Invierno: girando el selector de función (fi g. 27) dentro del área identifi -
cada con + y -, la caldera suministra agua caliente sanitaria y calefacción.
En caso de solicitud de calor, la caldera se enciende y el led de estado
de la caldera se ilumina fi jo, de color verde. La pantalla digital indica la
temperatura del agua de calentamiento, el ícono de funcionamiento en ca-
lentamiento y el ícono llama
(fi g. 29). En caso de solicitud de agua caliente
sanitaria, la caldera se enciende y el indicador de estado de la caldera se ilu-
mina fi jo, de color verde. El visualizador digital indica la temperatura del agua
sanitaria, el ícono de funcionamiento en sanitario y el ícono llama (fi g. 30)
Regulación de la temperatura del agua de calefacción
Para regular la temperatura del agua de calefacción, girar en sentido hora-
rio el mando giratorio con el símbolo
(fi g. 27) dentro del área identi-
fi cada con + y -.
Según el tipo de instalación se puede preseleccionar el range de tempe-
ratura idóneo:
- instalación estándar 40-80 °C
- instalación de pavimento 20-45°C.
Para los detalles véase el apartado “Confi guración de la caldera”.
Regulación de la temperatura del agua de la calefacción con una son-
da exterior conectada
Cuando hay instalada una sonda exterior, el valor de la temperatura de
alimentación es elegido automáticamente por el sistema, adaptando rápi-
damente la temperatura ambiente en función de las variaciones de la tem-
peratura exterior. Si se desease modifi car el valor de la temperatura, au-
mentándolo o disminuyéndolo respecto al calculado automáticamente por
la placa electrónica, se puede utilizar el selector de temperatura del agua
de la calefacción (Fig. 12.6): moviéndolo en el sentido de las agujas del re-
loj el valor de corrección de la temperatura aumenta y en sentido contrario
a las agujas del reloj disminuye. La posibilidad de corrección varía entre -5
y +5 niveles de confort que se muestran en el visualizador digital mediante
la rotación del mando.
Verano: girando el selector en el símbolo verano (fi g. 28) se activa la
función tradicional de sólo agua caliente sanitaria.
En caso de solicitud de agua caliente sanitaria, la caldera se enciende
y el indicador de estado de la caldera se ilumina fi jo, de color verde. El
visualizador digital indica la temperatura del agua sanitaria, el ícono de
funcionamiento en sanitario y el ícono llama (fi g. 30).
Precalentamiento (agua caliente más rápido): girando el mando de regula-
ción de la temperatura de agua caliente sanitaria al símbolo (fi g. 31) se activa
la función de precalentamiento. Colocar nuevamente el mando de regulación de
la temperatura del agua sanitaria en la posición deseada.
Esta función permite mantener caliente el agua presente en intercambiador
sanitario para reducir los tiempos de espera durante los suministros.
Cuando la función precalentamiento está habilitada, el led amarillo en co-
rrespondencia del símbolo está encendido. La pantalla indica la tem-
peratura de envío del agua de calentamiento o del agua sanitaria según
la solicitud en curso. Durante el encendido del quemador, después de una
solicitud de precalentamiento, la pantalla muestra el símbolo .
Para desactivar la función de precalentamiento, girar nuevamente el mando
giratorio de regulación de la temperatura del agua sanitaria al símbolo .
El led amarillo se apaga. Colocar nuevamente el mando de regulación de
la temperatura del agua sanitaria en la posición deseada.
La función no se activa con la caldera en estado OFF: selector de función
(fi g. 32) en apagado (OFF).
Regulación de la temperatura del agua sanitaria
Para regular la temperatura del agua sanitaria (baños, ducha, cocina, etc.),
girar el mando giratorio con el símbolo (fi g. 33)
en sentido horario para
aumentar la temperatura, en sentido antihorario para disminuirla.
En el pa-
nel de mandos el led luminoso de color verde parpadea con frecuencia de 0,5
segundos encendido y 3,5 segundos apagado.
La caldera está en un estado de standby hasta que, en caso de una so-
longitud máxima* rectilínea
conductos desdoblados ø 80 mm
pérdida de carga
curva 45° curva 90°
25 C.S.I. 45+45 m
1,0 m 1,5 m
29 C.S.I. 40+40 m
*La longitud rectilínea se entiende que es sin curvas, terminales de evacuación ni uniones.
