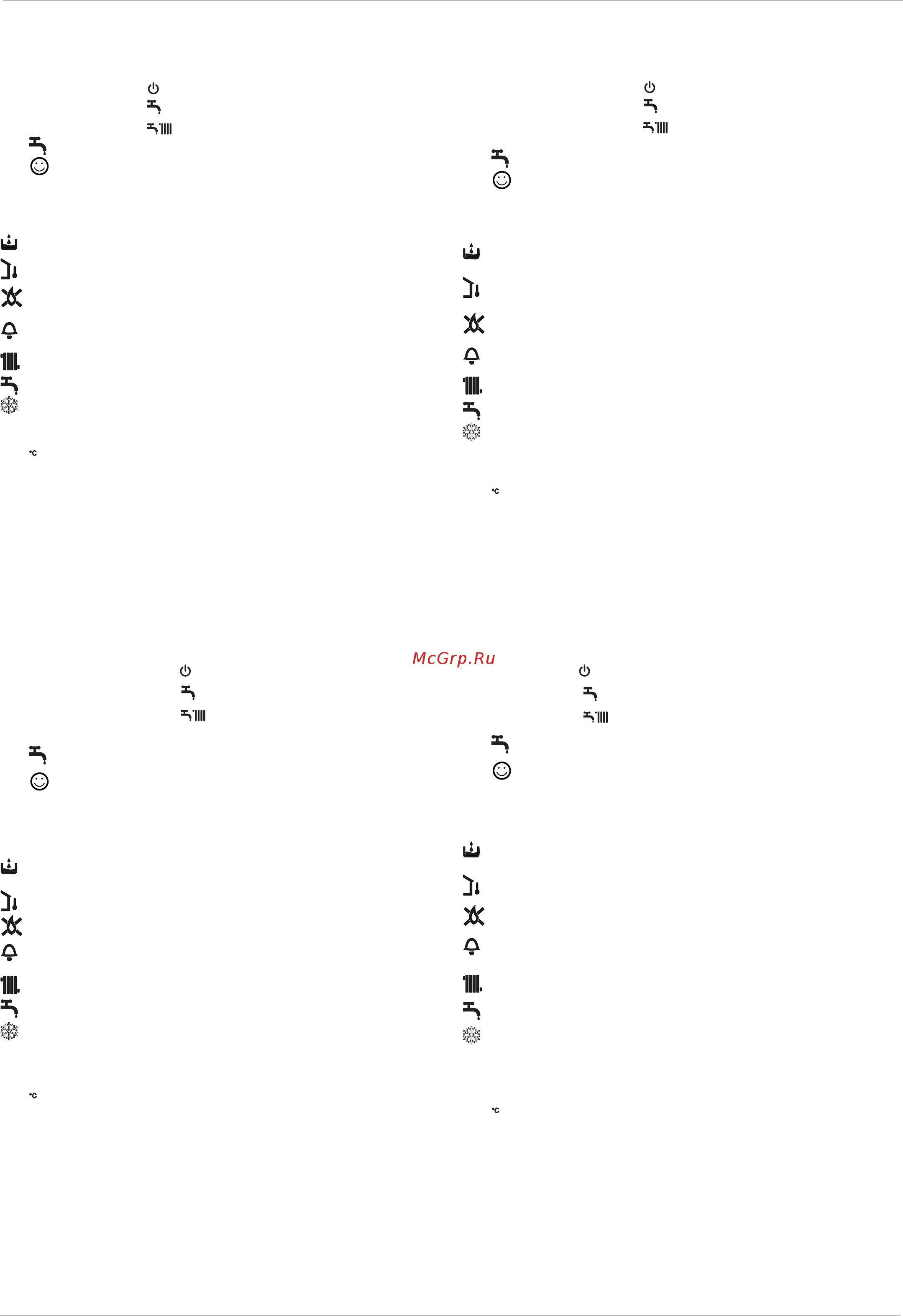

162
CIAO GREEN C.S.I.
[RO] - PANOUL DE COMANDĂ
1 Led de semnalizare stare centrală
2 Display digital unde sunt afi șate temperatura de funcționare și codurile
de anomalie
3 Selector de funcție:
Oprit (OFF)/Resetare alarme,
Vară,
Iarnă/Reglare temperatură apă de încălzire
4
Reglare temperatură ACM
Funcție de preîncălzire (apă caldă mai rapid)
5 Termomanometru
Display digital (2) - Descrierea simbolurilor
Umplere instalație; acest simbol este afi șat împreună cu codul de
anomalie A 04
Termoreglare: indică conexiunea cu o sondă externă
Lipsă fl acără; acest simbol este afi șat împreună cu codul de ano-
malie A 01
Anomalie: indică o anumită anomalie de funcționare și este afi șat
împreună cu un cod de anomalie
Funcționare în modul încălzire
Funcționare în modul ACM
Anti-îngheț: arată că este în desfășurare un ciclu anti-îngheț
P Preîncălzire (apă caldă mai rapid): arată că este în desfășurare un
ciclu de preîncălzire (arzătorul este aprins)
65
Temperatură încălzire/ACM sau anomalie de funcționare
[DE] - BEDIENFELD
1 LED-Anzeige des Kesselzustands
2 Digitalanzeige, die die Betriebstemperatur und die Störungscodes an-
zeigt
3 Funktionswahlschalter:
Ausgeschaltet (OFF)/Alarmrückstellung,
Sommer,
Winter/Einstellung der Heizwassertem-
peratur
4
Einstellung der Brauchwassertemperatur
Vorwärmfunktion (schnelleres Warmwasser)
5 Hydrometer
Digitalanzeige (2) - Beschreibung der Symbole
Anlagenbefüllung, dieses Symbol wird gemeinsam mit dem
Störungscode A 04 angezeigt
Temperaturregelung: zeigt die Verbindung mit einem externen
Fühler an
Störabschaltung der Flamme, dieses Symbol wird gemeinsam mit
dem Störungscode A 01 angezeigt
Störung: zeigt eine Betriebsstörung an und wird gemeinsam mit
einem
Alarmcode angezeigt
Heizbetrieb
Brauchwasserbetrieb
P Frostschutz: zeigt an, dass der Frostschutzzyklus im Gange
ist Vorwärmen (schnelleres Heißwasser): zeigt an, dass ein
Vorwärmzyklus im Gange ist (der Brenner läuft)
65
Heizwasser-/Brauchwassertemperatur oder Betriebsstörung
[SL] - NADZORNA PLOŠČA
1 Led lučka statusa kotla
2 Digitalni prikazovalnik temperature delovanja in kod nepravilnosti
3 Izbirno stikalo delovanja:
Izklop (OFF)/Reset alarmov,
Poletje,
Zima/Reguliranje temperature ogreval-
ne vode
4
Reguliranje temperature sanitarne vode
Funkcija predgrevanja (hitrejša priprava tople vode)
5 Tlak vode
Digitalni prikazovalnik (2) - Opisi ikon
Polnjenje sistema, ta ikona je prikazana skupaj s kodo nepravilno-
sti A 04
Toplotna regulacija: pomeni povezano zunanje tipalo
Ni palmena, ta ikona je prikazana skupaj s kodo nepravilnosti A 01
Nepravilnost: označuje vsako nepravilnost v delovanju in je prika-
zana skupaj s kodo alarma
Delovanje ogrevanja
Delovanje priprave sanitarne vode
Protizmrzovalna funkcija: označuje, da je v teku protizmrzovalni
cikel
P Predgrevanje (hitrejša priprava tople vode): označuje, da je v teku
cikel predgrevanja (gorilnik deluje)
65
Temperatura ogrevanja/sanitarne vode ali nepravilnost v delovanju
[HR] - KOMANDNA PLOČA
1 Signalizacijska led dioda stanja kotla
2 Digitalni indikator koji prikazuje radnu temperaturu i kodove pogreške
3 Birač funkcija:
Ugašen (OFF)/Reset alarma,
Ljeto,
Zima/Regulacija temperature voda za grijanje
4
Regulacija temperature sanitarne vode
Funkcija predgrijanja (brži dotok tople vode)
5 Hidrometar
Digitalni indikator (2) - Opis ikona
Punjenje instalacije, ova ikona se prikazuje zajedno s kodom
pogreške A 04
Termoregulacija: pokazuje povezanost s vanjskom sondom
Blokada plamena, ova ikona prikazuje se zajedno s kodom
pogreške A 01
Pogreška: označava bilo koju pogrešku u radu zajedno s kodom
alarma
Način rada grijanja
Način rada sanitarne vode
Način rada protiv smrzavanja: označava da je u tijeku ciklus protiv
smrzavanja
P Predgrijanje (brži dotok tople vode): pokazuje da je u tijeku ciklus
predgrijanja (plamenik je upaljen)
65
Temperatura grijanja/sanitarne vode ili pogreška u radu
