Chillers • R-407C • EUWAC-FZW
1
9
Applied Systems • Chillers
18

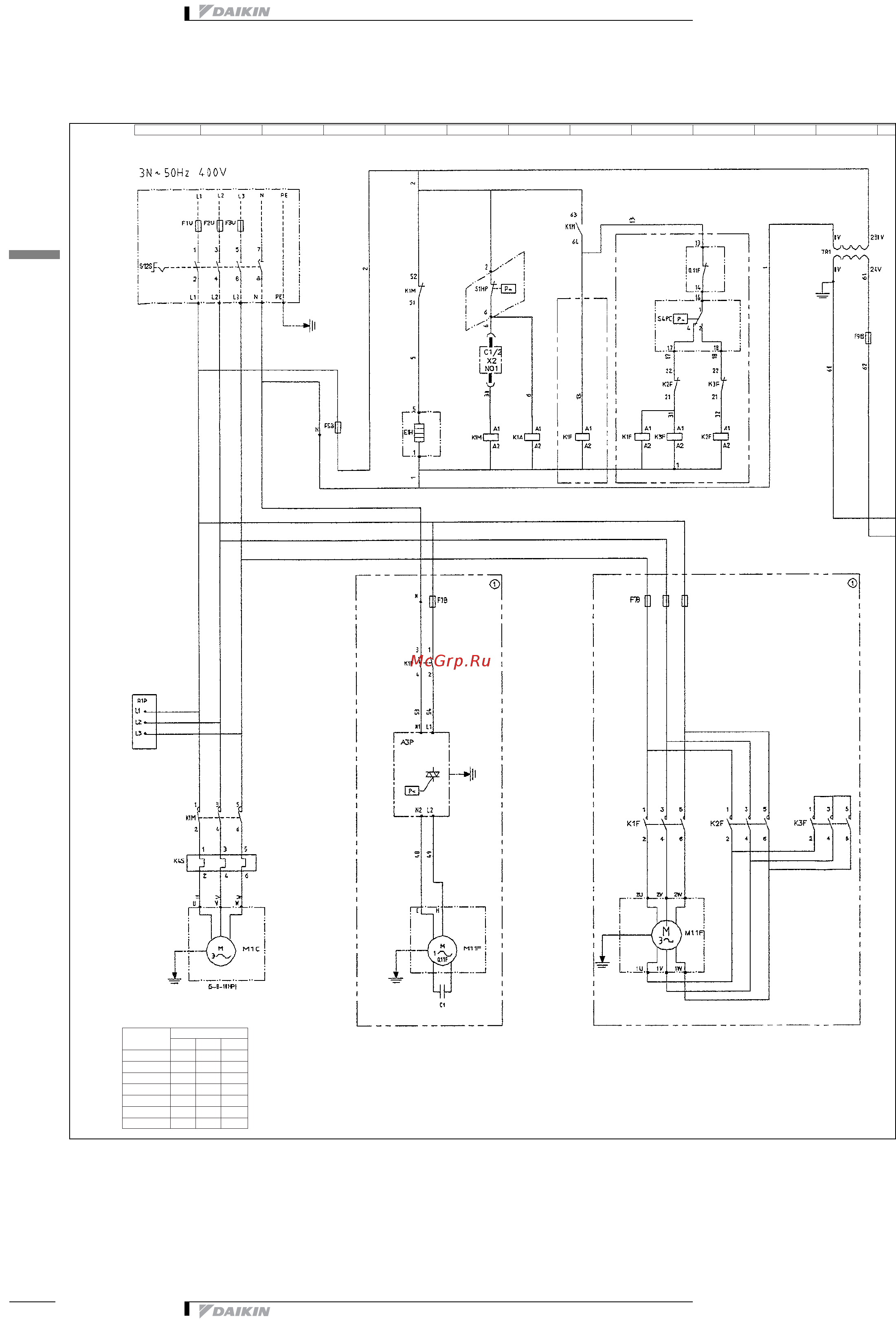

9 Wiring diagram
9 - 1 Wiring diagram
X1 (ID1-GND): Flow switch
X1 (ID2-GND):
X1 (ID3-GND): High pressure switch + discharge protector +
overcurrent
X1 (ID4-GND): Low pressure switch
X1 (ID5-GND): Remote On/Off
Digital inputs
X2 (C1/2-NO1): Compressor ON
X2 (C1/2-NO2): --
X2 (C3/4-NO3): Voltage free contact for pump
X2 (C3/4-NO4): - -
X2 (C5-NO5): Alarm voltage free contact
X1 (B1-GND): Inlet water °t
X1 (B2-GND): Outlet water °t
X1 (B3-GND): - -
Analog output
X1 (Y-GND): - -
Digital outputs (relays) Analog inputs
N
(
1
(
2
(
3
(
4
(
5
(
6
(
7
(
8
(
9
Fuses + overcurrent
400V
5HP 8HP 10HP
F1U,F2U,F3U 25gG 32gG 32gG
F5B 1A 1A 1A
F7B 10A 6A 6A
F9B 1A 1A 1A
F8U 315 nAT 315 nAT 315 nAT
F9U 125 nAT 125 nAT 125 nAT
K4S 10A 18A 22A
For 5HP models For 8-10HP models
0 1234567891011
- Recommended fuses gL/gG (aM also admitted) according to IEC standard
269-2
(F1U, F2U, F3U = gL/gG)
Only for8-10HP models
Only for5HP
2TW55056-1E
Black
Grey
Brown
Brown
Blue
