D - KIMAC00611-09RU- 30/68
Эксплуатационные ограничения
Хранение
Серия оборудования может храниться при следующих условиях окружающей среды:
Минимальная температура окружающей среды : -20°C
Максимальная температура окружающей среды : 57°C
Максимальная относительная влажность : 95% без конденсации
ВНИМАНИЕ!
При хранении при температурах ниже указанного минимума возможно повреждение некоторых частей, в том
числе электронного контроллера и его ЖК-дисплея.
ПРЕДУПРЕЖДЕНИЕ
Хранение при температурах, превышающих указанный максимум, ведет к открытию предохранительных
клапанов на всасывающем трубопроводе компрессора.
ВНИМАНИЕ!
Хранение в особо влажной атмосфере может привести к повреждению электрических компонентов.
Эксплуатация
Эксплуатация агрегата разрешена в пределах, указанных на следующей диаграмме.
ВНИМАНИЕ!
Эксплуатация вне указанных пределов может привести к срабатыванию защитных устройств и к
прекращению работы агрегата. В экстремальных ситуациях возможно также причинение повреждений. В
случае сомнений проконсультируйтесь с производителем.
Данные эксплуатационные ограничения применяются к агрегату, работающему с полной нагрузкой.

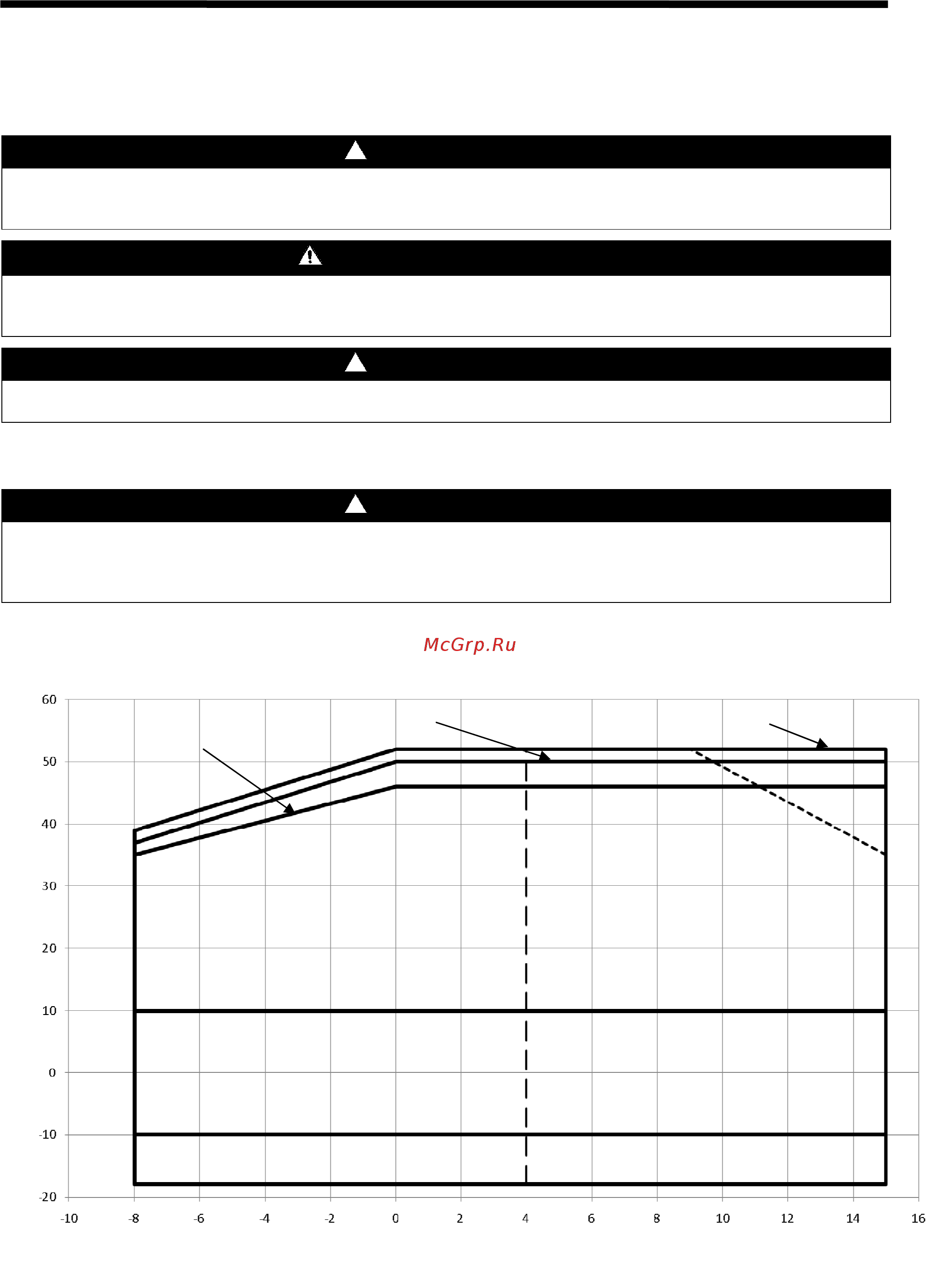

Рис. 1 – Область эксплуатации
Высокая производительность Высшая производительность
Стандартная
производительность
Работа с водой и
гликолем
В этой о
бласти агрегат может
работать частично. См.
таблицы характеристик.
Работа только с регулировкой скорости вентилятора
(при окруж. темп. ниже 10°С)
Работа только с вентиляторами с Speedtroll (при окруж. темп. ниже 10°C)
Температура воды на выходе испарителя [°C]
Окр. темп. [°C]
