Daikin EWADC22C-XR [32/68] Подъем агрегата
![Daikin EWADC22C-XR [32/68] Подъем агрегата](/views2/1658642/page32/bg20.png)
D - KIMAC00611-09RU- 32/68
ПРЕДУПРЕЖДЕНИЕ
Не устанавливайте агрегат в местах, которые могут представлять опасность при проведении работ по
техобслуживанию, таких как (но не только) платформы без парапетов или ограждений, либо в местах, где не
обеспечивается выполнение требований относительно свободного пространства вокруг оборудования.
Перемещение и подъем
Перемещение и подъем агрегата могут осуществляться с помощью тросов, распорных балок и подставок,
размеры которых соответствуют весу оборудования. Вес указан на идентификационной табличке. Таблицу
весовых характеристик, включенную в состав руководства, следует рассматривать исключительно как
индикативную.
Установка некоторых принадлежностей может увеличить вес агрегата. За технической информацией всегда
обращайтесь к имеющимся размерным схемам.
Для предотвращения повреждения панелей и рамы основания закрепляйте агрегат на грузовых автомобилях.
При разгрузке и/или перемещении оборудования не допускайте толчков, сотрясений и ударов. Не подталкивайте
и не тяните агрегат за какие-либо другие части, кроме рамы основания.
При падении оборудования возможны серьезные повреждения, за которые производитель не несет
ответственности.
Все агрегаты серии снабжены такелажными точками подъема, которые обозначены желтым цветом.
Для подъема оборудования используйте только эти точки, как показано на рисунке.

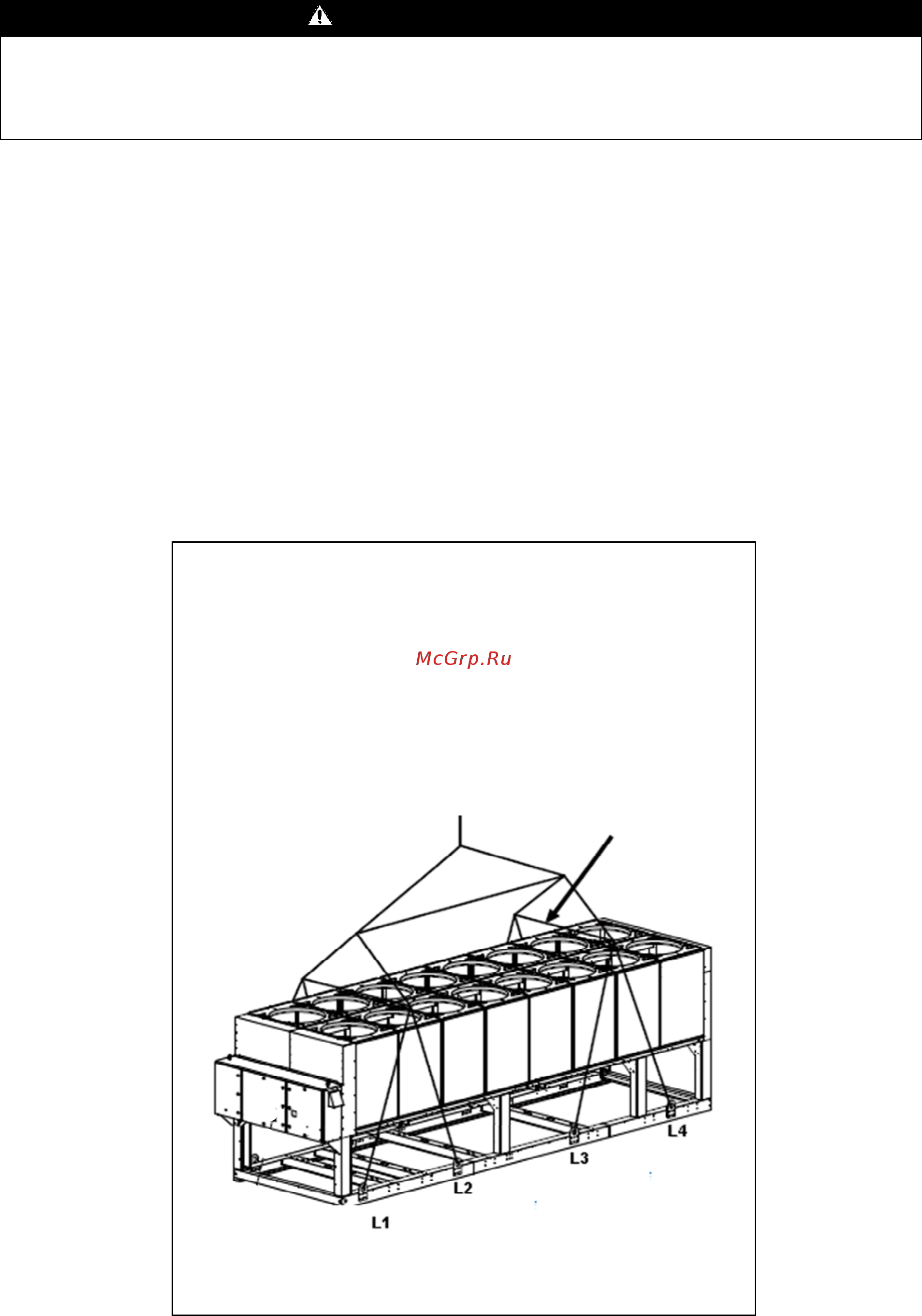

Рис. 2 – Подъем оборудования
Подъем агрегата
N
.
B
.:
способ подъема,
указанный ниже,
пригоден для всех
моделей EWAD-C-
Во избежание повреждения
конденсационных батарей
используйте распорные
балки. Располагайте их над
решетками вентиляторов
на расстоянии не менее
2,5 метров.
Используйте только обозначенные точки
подъема, отмеченные на агрегате
