Daikin EWADC22C-XR [35/68] Внимание
![Daikin EWADС14C-PS [35/68] Внимание](/views2/1658642/page35/bg23.png)
D - KIMAC00611-09RU - 35/68

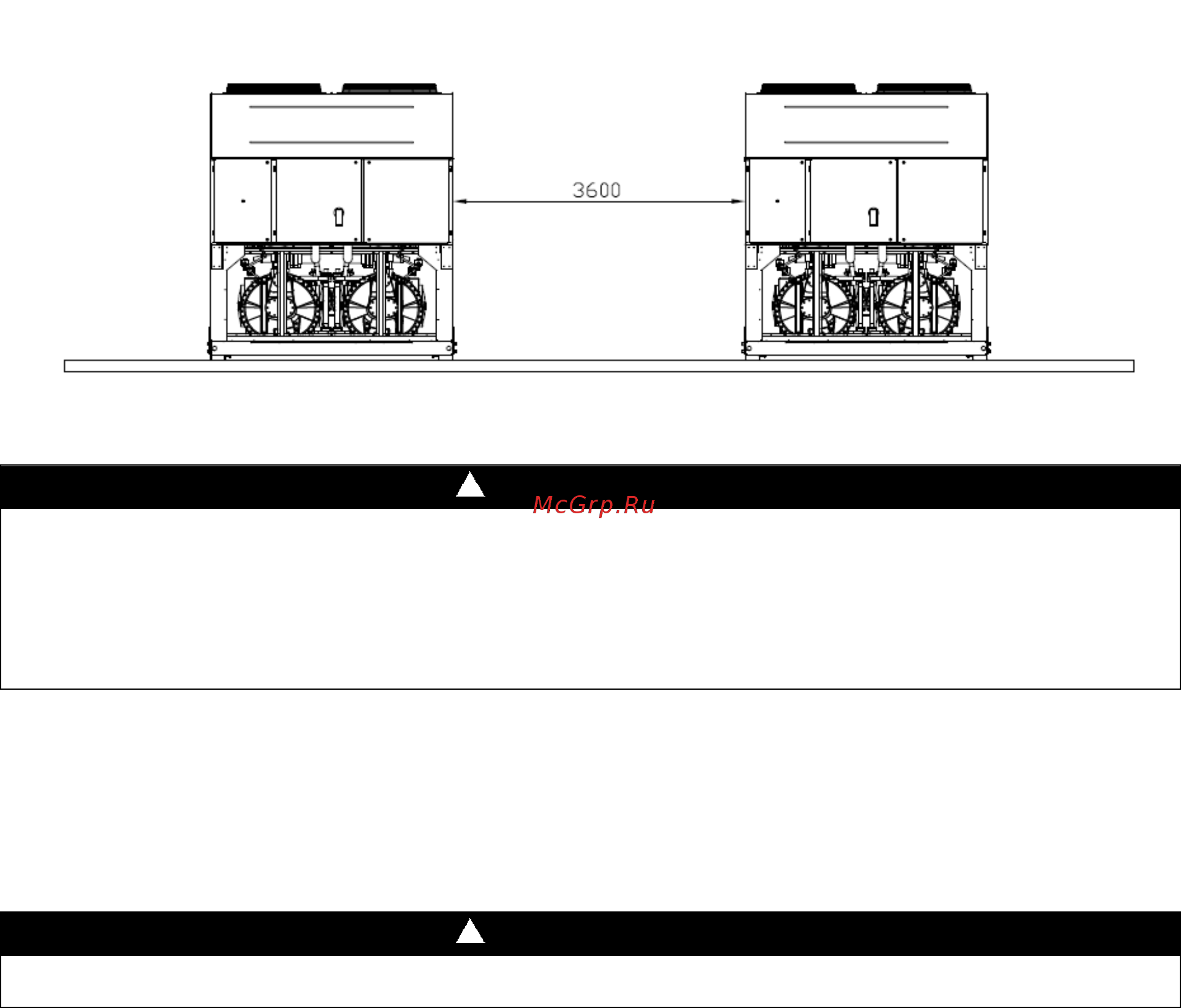

Рис. 5 – Рекомендованное минимальное свободное пространство при установке
ВНИМАНИЕ!
Указанные выше требования в отношении свободного пространства при установке являются только
индикативными, и не являются фундаментальным требованием. Каждый вариант установки следует
тщательно оценивать в соответствии с конкретными параметрами окружающего пространства.
Например: если вы не учтете преобладающее направление ветра в месте установки, это может повлиять на
общее функционирование агрегата, даже если оставлено рекомендованное минимальное свободное
пространство.
Акустическая защита
Если уровни шума должны удовлетворять особым требованиям, необходимо уделить внимание изоляции
агрегата от основания посредством применения соответствующих антивибрационных элементов (поставляются
в качестве принадлежностей). В местах соединений водяных трубопроводов следует также установить гибкие
соединения.
Трубопровод циркуляции воды
ВНИМАНИЕ!
Перед подключением водяного контура установите антивибрационную арматуру под агрегатом.
Трубопровод должен проектироваться с минимальным количеством изгибов и изменений направления по
вертикали. Таким образом, будут значительно сокращены расходы на монтаж, и будет повышена
производительность системы.
В состав трубопроводной системы должны входить:
1. Гасители вибрации для уменьшения передачи вибрации на опорную конструкцию.
2. Запорные клапаны для изоляции агрегата от системы трубопроводов на время проведения технического
обслуживания
.
3.
Ручное или автоматическое устройство выпуска воздуха в верхней точке системы. Сливное устройство в
нижней точке системы.
4. Испаритель и устройство рекуперации тепла не должны находиться в верхних точках системы
.
5. Соответствующее устройство, поддерживающее давление воды в системе (например, расширительный
бак и т.п.) и компенсирующее изменения температуры.
6. Указатели температуры и давления воды, расположенные на агрегате, для помощи оператору при
эксплуатации и обслуживании.
7.
Фильтр или устройство, которое может удалять посторонние частицы из воды до ее поступления в насос
(для предотвращения кавитации просим проконсультироваться с производителем насоса в отношении
рекомендованного типа фильтра). Использование фильтра продлевает срок службы насоса и
способствует поддержанию водяной системы в нормальном состоянии.
8.
Другой фильтр следует установить на входном водяном трубопроводе агрегата, рядом с испарителем и
устройством рекуперации тепла (если оно установлено). Фильтр предотвращает попадание посторонних
твердых частиц в теплообменник, так как это может его повредить или снизить теплообменную
способность.
9.
Кожухотрубный теплообменник оснащен термостатическим электрическим нагревательным элементом,
обеспечивающим защиту от замерзания воды при температурах ниже -25°C. Весь остальной водяной
трубопровод снаружи машины следует защитить от замерзания. Для обеспечения нормальной работы
нагревательного элемента агрегат следует оставлять включенным в сеть даже тогда, когда он не
используется.
