D - KIMAC00611-09RU- 56/68
Смазка
Агрегат не нуждается в профилактическом смазывании компонентов. Подшипники вентилятора имеют запас
постоянной смазки и, таким образом, не нуждаются в дополнительной смазке.
Компрессорное масло является синтетическим и высоко гигроскопичным. Поэтому рекомендуется ограничить его
открытое пребывание в атмосферных условиях при хранении и заправке. Рекомендуется, чтобы масло
подвергалось воздействию атмосферных условий в течение не более 15 минут.
Фильтр компрессорного масла расположен на маслоотделителе (со стороны выпуска). Замену масла
рекомендуется выполнять, когда падение давления превышает 2,0 бар. Падение давления на масляном
фильтре является разностью между давлением на выпуске компрессора и давлением масла. Оба эти параметра
давления можно контролировать с помощью микропроцессора на обоих компрессорах.

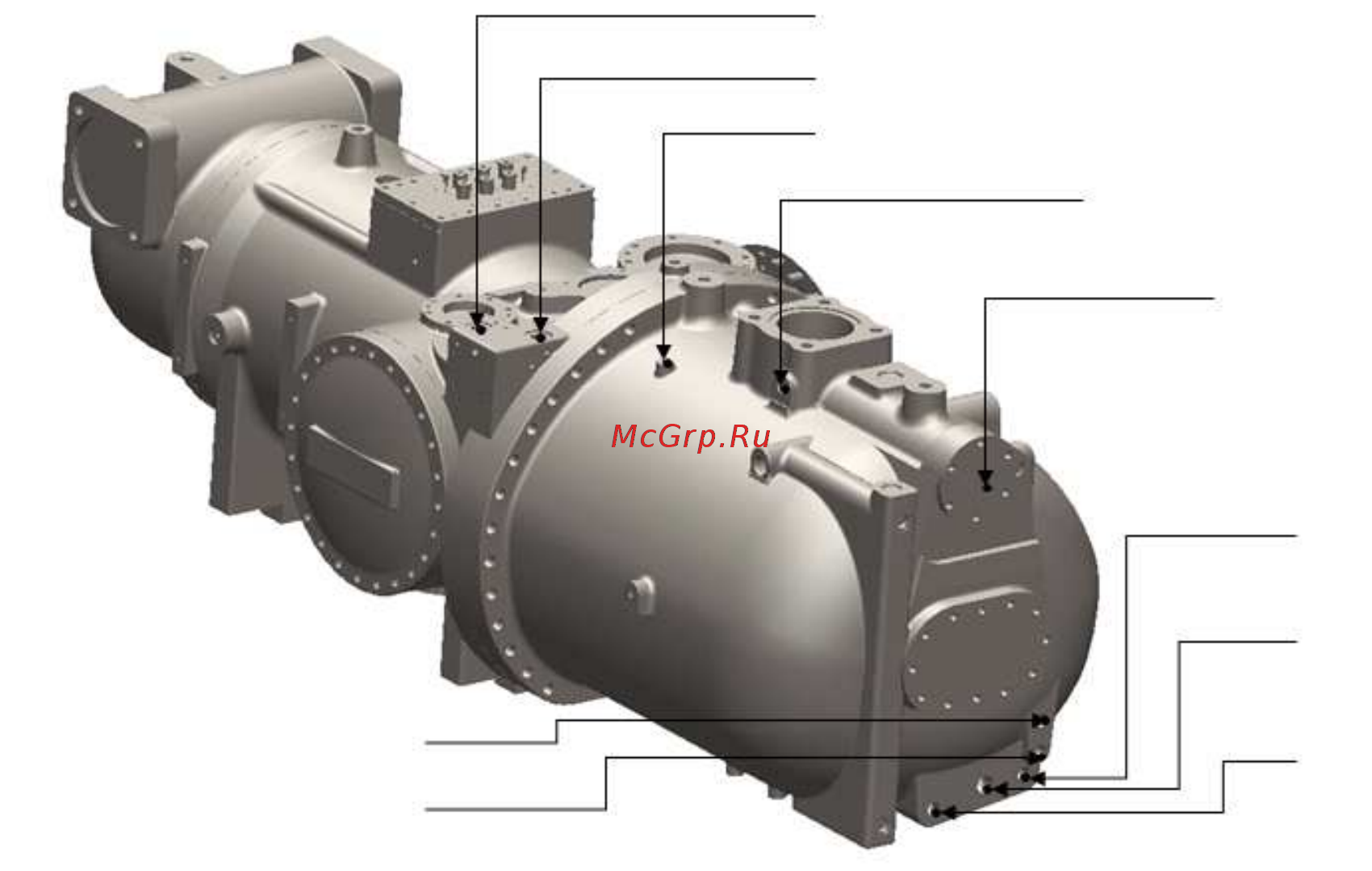

Рис. 16 – Расположение устройств управления компрессора F4AL
СОЛЕНОИДНЫЙ КЛАПАН НАГРУЗКИ
ДИСК СОЛЕНОИДА
РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
ДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ
ДАТЧИК ТЕМПЕРАТУРЫ
МАСЛА НА ВЫХОДЕ
ПОЛОЖЕНИЕ КЛАПАНА
НАГРУЗКА МАСЛА/ВЫПУСК
ПОЛОЖЕНИЕ
ЭЛЕКТРИЧЕСКОГО
НАГРЕВАТЕЛЬНОГО
ЭЛЕМЕНТА ДЛЯ
ПОДОГРЕВА МАСЛА
МАСЛЯНЫЙ ФИЛЬТР
МАКСИМАЛЬНЫЙ УРОВЕНЬ
МАСЛА
МИНИМАЛЬНЫЙ УРОВЕНЬ
МАСЛА
