D - KIMAC00611-09RU - 47/68
температуры, которые полностью покрыты обмоткой катушки и постоянно контролируют температуру двигателя.
Если температура обмотки катушки сильно повысится (120°C), специальное внешнее устройство, подключенное
к датчикам и к электронному контроллеру, отключит соответствующий компрессор.
Имеются только три движущиеся вращающиеся детали, и в компрессоре отсутствуют другие детали с
эксцентрическим и/или возвратно-поступательным движением.
Таким образом, базовыми компонентами являются главный ротор и две сателлитные шестерни, которые
осуществляют процесс компрессии, будучи идеально сцеплены между собой.
Компрессоры F3B и F4A оснащены двумя сателлитными шестернями, установленными горизонтально к винту.
Компрессионное уплотнение достигается благодаря особому композиционному материалу соответствующей
формы, который помещается между главным винтом и сателлитной шестерней. Главный вал, на котором
шлицевым способом установлен главный ротор, поддерживается шарикоподшипниками. Созданная таким
образом система одновременно статически и динамически балансируется перед сборкой.

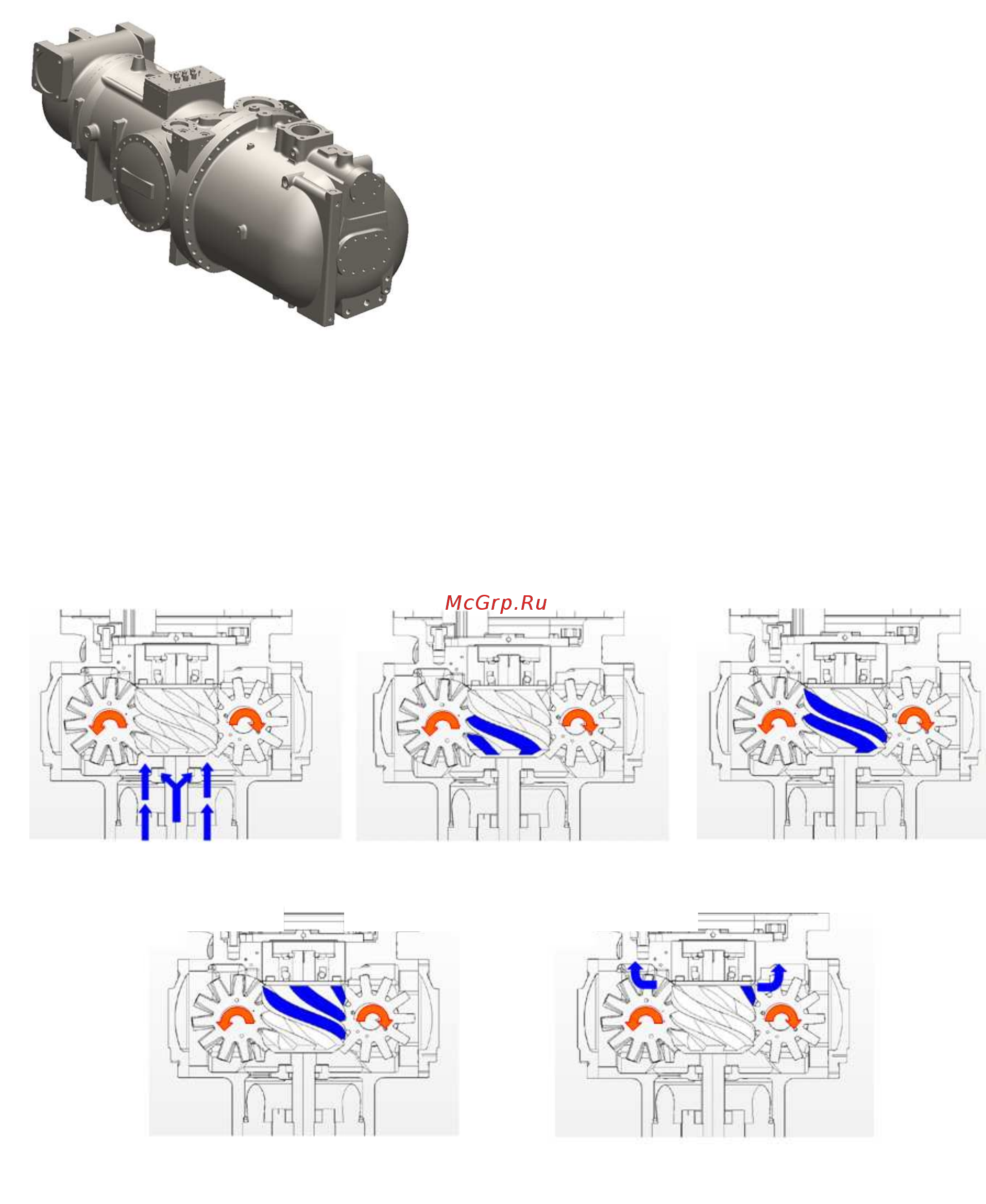

Рис. 13 – Изображение компрессора F4AL
Процесс компрессии
В одновинтовом компрессоре процесс всасывания, компрессии и нагнетания происходит постоянно, благодаря
двум сателлитным шестерням. В ходе этого процесса всасываемый пар проникает в профиль между ротором,
зубьями верхней сателлитной шестерни и корпусом компрессора. Объем постепенно уменьшается в результате
сжатия хладагента. Сжатый пар под высоким давлением подается во встроенный маслоотделитель.
В маслоотделителе смесь пара и масла разделяется, и масло собирается в полости нижней части компрессора,
где оно впрыскивается в механизмы компрессора для обеспечения его уплотнения и смазывания
шарикоподшипников.
Рис. 14 – Процесс компрессии
СТАДИЯ
1: Начальное
всасывание
СТАДИЯ
2: Конец всасывания
СТАДИЯ
3: Компрессия
СТАДИЯ
5: Конец выпуска
СТАДИЯ
4: Начало выпуска
