D - KIMAC00611-09RU- 42/68
Двойное заданное значение – Электропроводка
Функция двойного заданного значения использует выключатель для переключения заданного значения агрегата
между двумя предварительно заданными значениями в контроллере агрегата. Примером применения является
приготовление льда в ночное время и стандартная работа в дневное время. Подключите автоматический
выключатель или таймер между клеммами 20 и 21 клеммной колодки M5. Контакт должен быть чистым.
Сброс внешнего заданного значения воды – Электропроводка (опция)
Локальное заданное значение агрегата можно изменить с помощью внешнего аналогового сигнала 4-20 мА.
После задействования этой функции микропроцессор разрешает изменение заданного значения с заданной
локальной величины до дифференциала максимум 3°C, 4 [мА] соответствуют сбросу на 0 [°C], 20 [ мА]
соответствуют заданному значению плюс дифференциал.
Сигнальный кабель следует подключить непосредственно к клеммам 35 и 36 клеммной колодки M5.
Сигнальный кабель должен быть экранированным. Его не следует прокладывать в непосредственной близости
от силовых кабелей, чтобы не наводить помехи на электронный контроллер.
Ограничения для агрегата – Электропроводка (опция)
Микропроцессор агрегата позволяет ограничивать производительность с помощью двух отдельных критериев:
Ограничение нагрузки
Нагрузку можно варьировать непосредственно с помощью внешнего сигнала 4-20 мА или непосредственно с
системы управления зданием (BMS).
Сигнальный кабель следует подключить непосредственно к клеммам 37 и 38 клеммной колодки M5.
Сигнальный кабель должен быть экранированным. Его не следует прокладывать в непосредственной близости
от силовых кабелей, чтобы не наводить помехи на электронный контроллер.
Ограничение тока (опция)
Эта опция, в случае установки, позволяет управлять нагрузкой машины в зависимости от потребляемого тока.
Подключите автоматический выключатель, таймер, чистый контакт системы управления зданием к клеммам 37-
39 клеммной колодки M5. При замыкании цифрового входа микропроцессор ограничивает потребляемый
агрегатом ток в зависимости от установленного заданного значения команды управления.
Для использования такого средства управления необходимо задействовать чистый контакт с использованием
клемм 6-9 клеммной колодки M5.
Внимание! Нельзя задействовать одновременно две функции. Включение одной функции исключает другую.

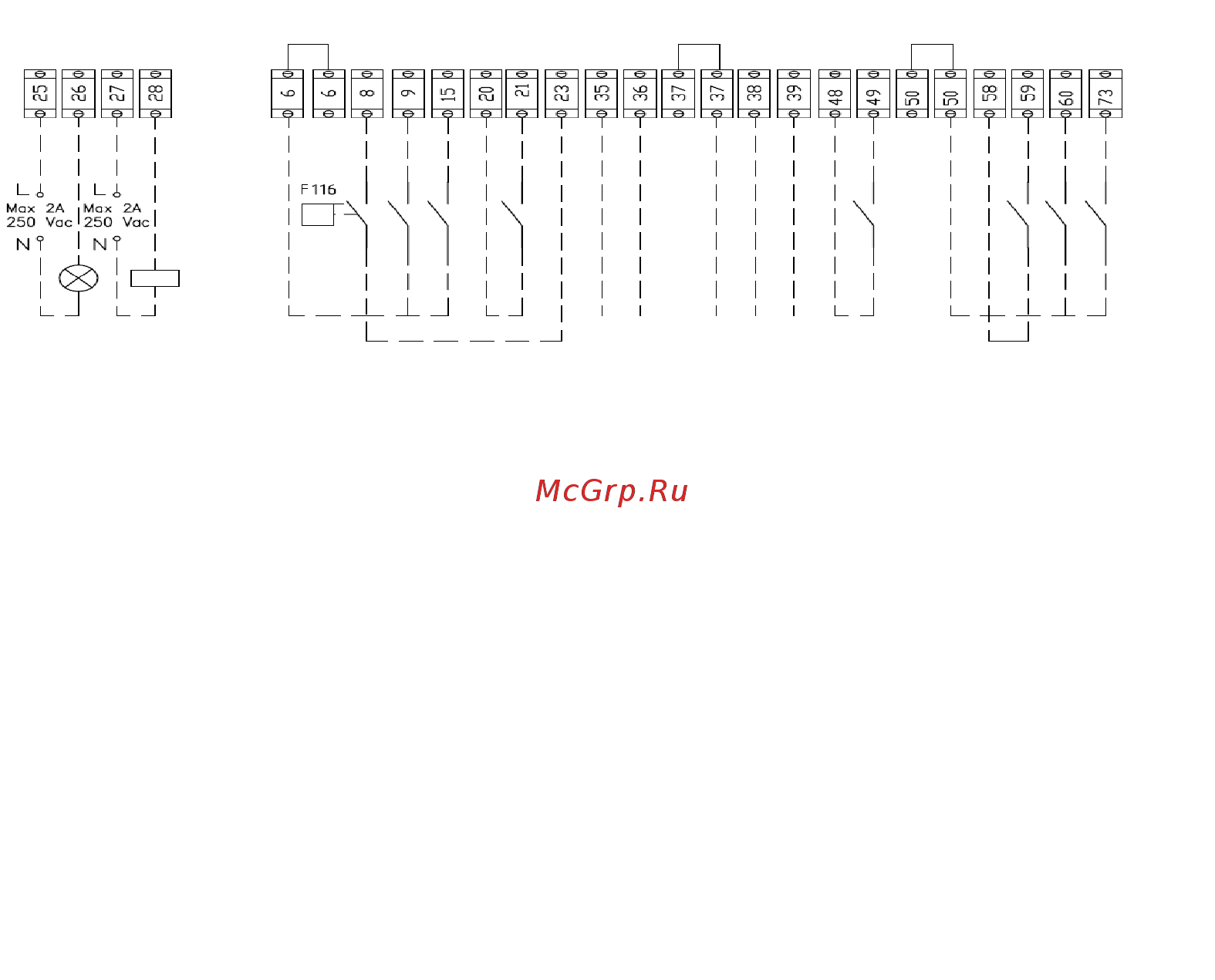

Рис. 10 – Подключение пользователя к интерфейсной клеммной колодке M3
Общий аварийный сигнал
Управление насосом 1
Реле расхода испарителя
Включение ограничения по току
Внешняя ошибка
Двойное заданное значение
Блокировка заданного значения (4-20 мА)
Общее
Ограничение запроса (4-20 мА)
Ограничение тока (4-20 мА)
Управление насосом 2
Дистанционное управление включением-выключением
Аварийный сигнал компрессора 1
Аварийный сигнал компрессора 2
