Daikin EWADC22C-XR [46/68] Компрессор
![Daikin EWADС14C-PS [46/68] Компрессор](/views2/1658642/page46/bg2e.png)
D - KIMAC00611-09RU- 46/68

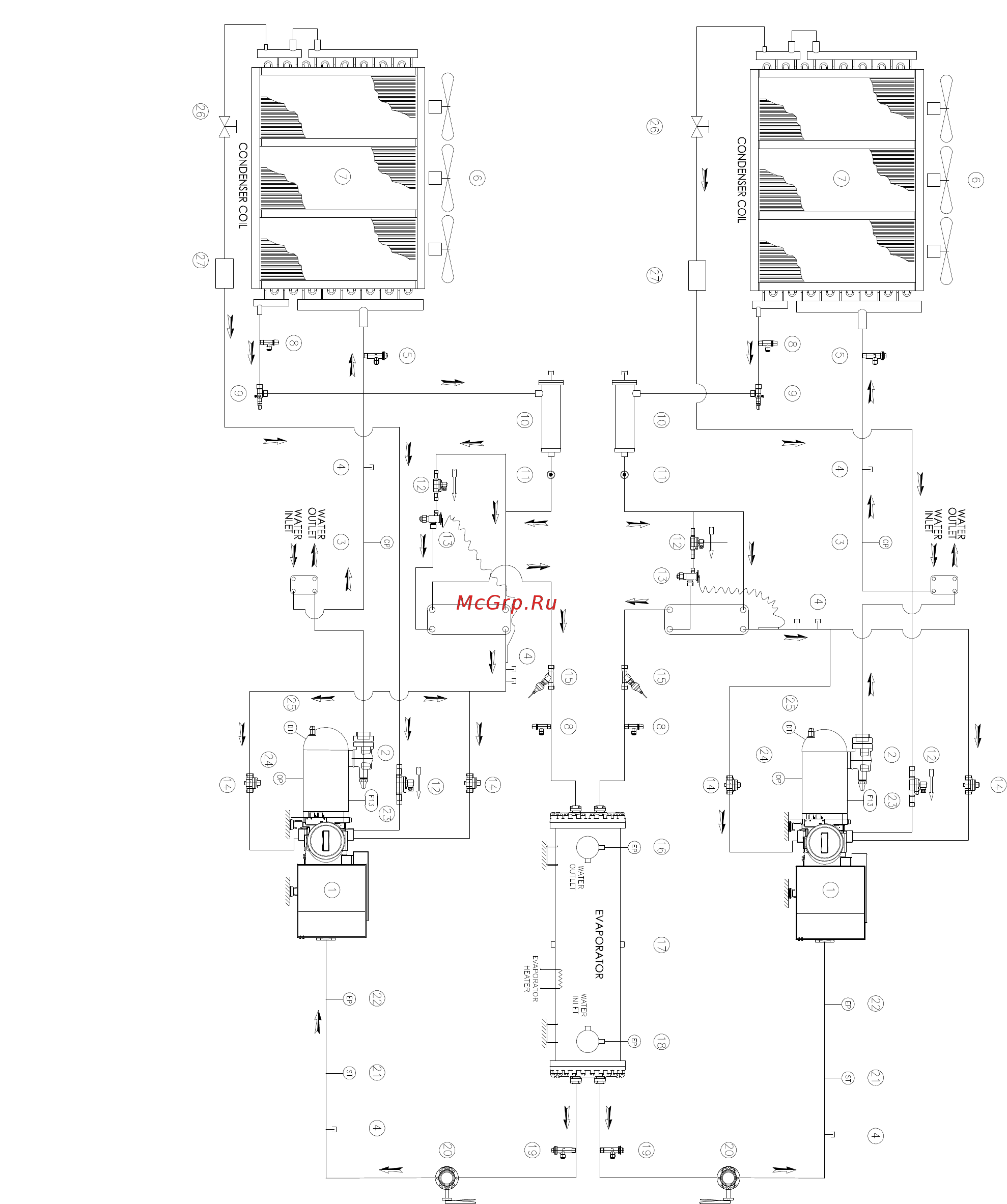

Рис. 12 – Холодильный контур с частичной рекуперацией тепла
(*) Патрубки входа и выхода воды показаны индикативно. Для получения точных данных по
соединительной арматуре теплообменников частичной рекуперации тепла обращайтесь к
размерным схемам агрегата.
Компрессор
Одновинтовой компрессор полугерметичного типа с асинхронным трехфазным двухполюсным двигателем,
непосредственно насаженным на шлицах на главный вал. Всасываемый из испарителя пар охлаждает
электродвигатель перед поступлением во всасывающие отверстия. Внутри электродвигателя имеются датчики
1. COMPRESSOR
2. 2-WAY DISCHARGE VALVE
3. HIGH-PRESSURE TRANSDUCER
4. SCHRADER VALVE
5. HIGH-PRESSURE SAFETY VALVE
6. FANS
7. CONDENSATION BANK
8. LOAD VALVE
9. 2-WAY ANGLE VALVE
10. FILTER DRYER
11. SIGHT GLASS
12. SOLENOID VALVE
13. THERMOSTATIC EXPANSION VALVE
14. NON-RETURN VALVE
22.
ELECTRONIC EXPANSION VALVE
23. WATER OUTLET TEMP. TRANSDUCER
24. EVAPORATOR
25. WATER INLET TEMP. TRANSDUCER
26. LOW-PRESSURE SAFETY VALVE
27. SUCTION VALVE (OPTIONAL)
28. SUCTION GAS TEMP. TRANSDUCER
29. SUCTION GAS PRESS. TRANSDUCER
30. HIGH-PRESSURE PRESSURE SWITCH
31. OIL/DELIVERY PRESS. TRANSD.
32. DELIVERY GAS TEMP. TRANSDUCER
33. LIQUID INJECTION VALVE
34. LIQUID INJECTION MESH FILTER
M M M
M M M
1 КОМПРЕССОР
2 2-ПУТЕВОЙ ВЫПУСКНОЙ КЛАПАН
3 ДАТЧИК ВЫСОКОГО ДАВЛЕНИЯ
4 КЛАПАН ШРЕДЕРА
5 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
6 ВЕНТИЛЯТОРЫ
7
КОНДЕНСАЦИОННАЯ БАТАРЕЯ
8. КЛАПАН НАГРУЗКИ
9. 2-ПУТЕВОЙ УГЛОВОЙ КЛАПАН
10. ФИЛЬТР-ОСУШИТЕЛЬ
11. СМОТРОВОЕ СТЕКЛО
12. СОЛЕНОИД (ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН)
13. ТЕРМОСТАТИЧЕСКИЙ РАСШИРИТЕЛЬНЫЙ КЛАПАН
14. ОБРАТНЫЙ КЛАПАН
15
.
ЭЛЕКТРОННЫЙ РАСШИРИТЕЛЬНЫЙ КЛАПАН
16
.
ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ НА ВЫХОДЕ
17. ИСПАРИТЕЛЬ
18. ДАТЧИК ТЕМПЕРАТУРЫ ВОДЫ НА ВХОДЕ
19. ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН НИЗКОГО ДАВЛЕНИЯ
20. ВСАСЫВАЮЩИЙ КЛАПАН (ОПЦИЯ)
21. ДАТЧИК ТЕМПЕРАТУРЫ ГАЗА НА ВСАСЫВАНИИ
22. ДАТЧИК ДАВЛЕНИЯ ГАЗА НА ВСАСЫВАНИИ
23
.
РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
