D - KIMAC00611-09RU- 38/68
Минимальное процентное содержание гликоля для низкой температуры воды
Температура воды на выходе
испарителя °С
2 0 -2 -4 -6 -8
Этиленгликоль (%)
10 20 20 20 30 30
Пропиленгликоль (%)
10 20 20 30 30 30
Минимальное процентное содержание гликоля для низкой окружающей температуры
Температура окружающего
воздуха °С
-3 -8 -15 -23 -35
Этиленгликоль (%)
10% 20% 30% 40% 50%
Температура окружающего
воздуха °С
-3 -7 -12 -20 -32
Пропиленгликоль (%)
10% 20% 30% 40% 50%
Таблица 4 – Процентное содержание гликоля в зависимости от окружающей
температуры
Установка реле расхода
Для обеспечения достаточного протока воды через испаритель необходимо установить реле расхода в водяном
контуре. Назначение реле расхода состоит в остановке агрегата в случае прекращения протока воды, чем
обеспечивается защита испарителя от замерзания. Реле расхода можно установить на входном или на
выходном трубопроводе системы.
Специальное калиброванное реле расхода имеется в качестве дополнительной принадлежности.
Это реле расхода лопастного типа предназначено для оборудования, эксплуатирующегося в тяжелых условиях
вне помещений (IP67), и оснащено чистым контактом, который должен электрически подсоединяться к клеммам
8 и 23 контактной колодки M5 (для дополнительной информации см. монтажную схему агрегата).
Для получения дополнительной информации относительно установки, настройки и выбора устройства,
прочитайте информацию в коробке устройства.

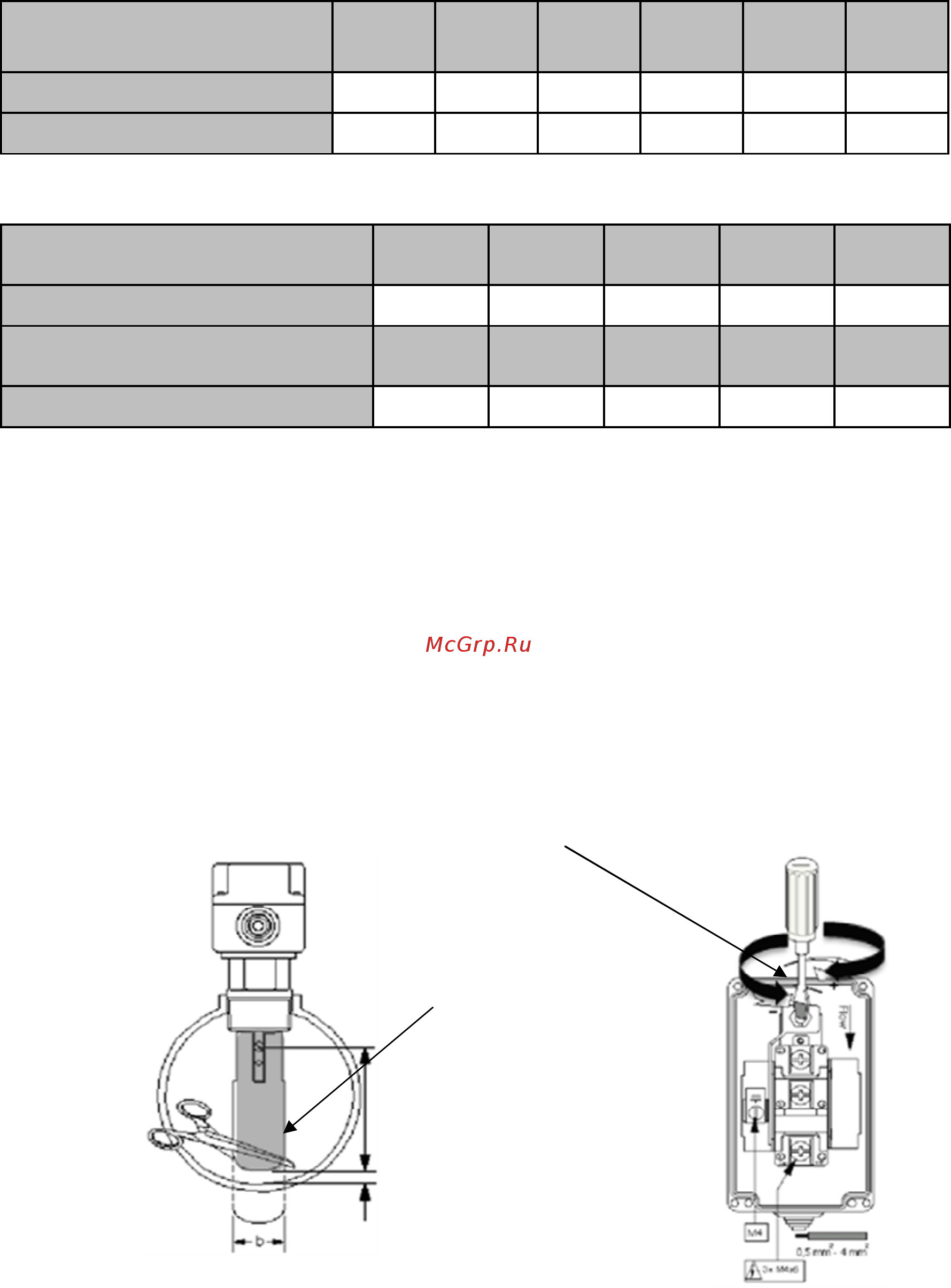

Рис. 7 – Регулировка защитного реле расхода
Гидронический (жидкостный) комплект (опция)
Опционный гидронический комплект, подготовленный для данной серии агрегатов, может состоять из
одномагистрального или двухмагистрального насоса. В зависимости от выбора, сделанного при заказе агрегата,
комплект может иметь конфигурацию, показанную на рисунке 7.
Для выбора гидронического комплекта, соответствующего выбранному агрегату, обратитесь к каталогу.
Регулировка длины лопатки в
соответствии с условиями
эксплуатации
Регулировка
чувствительности реле
расхода
