D - KIMAC00611-09RU- 36/68
10. На зимний период необходимо сливать воду из устройства рекуперации тепла, если в водяной контур не
добавлена смесь антифриза соответствующей плотности.
11.
Если агрегат устанавливается вместо другого агрегата, всю воду из системы необходимо слить и
промыть, прежде чем устанавливать новый агрегат. Перед запуском нового агрегата рекомендуется
выполнить соответствующие анализы и химическую обработку воды.
12.
Если в водяную систему добавляется антифриз, производительность агрегата будет снижена, а
перепады давления воды увеличатся. Все защитные системы оборудования, такие как защита от
замерзания и защита по низкому давлению, необходимо будет перенастроить.
Перед изоляцией водяных трубопроводов следует провести проверку на предмет утечек.

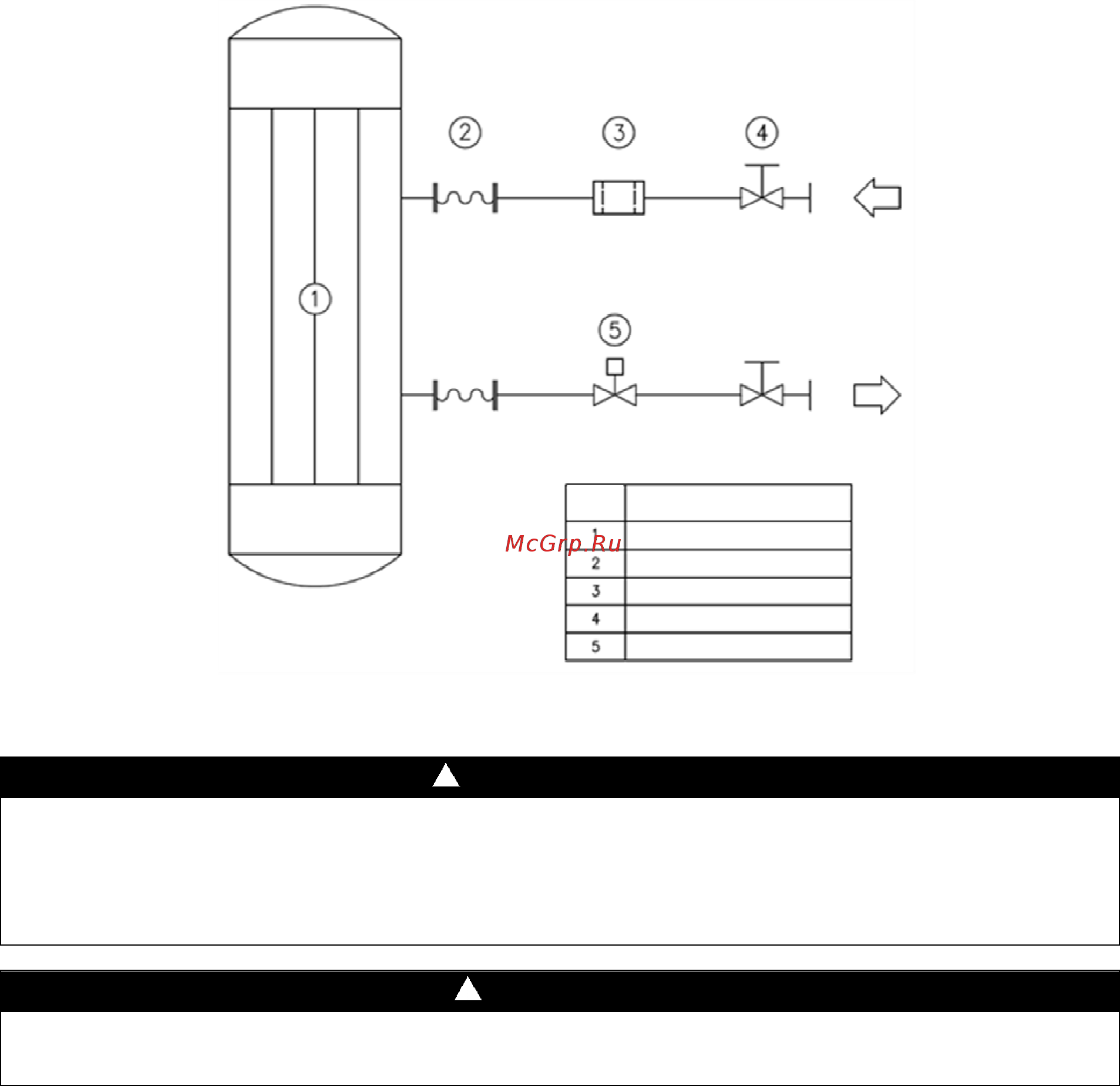

Рис. 6 – Подключение воды
ВНИМАНИЕ!
На входе каждого теплообменника установите механический фильтр. Если не установить механический
фильтр, твердые частицы и/или окалина от сварки смогут попадать в теплообменник. Рекомендуется
установить фильтр с размером ячейки сетки не более 0,5 мм в диаметре. Производитель не несет
ответственности за повреждения теплообменников из-за отсутствия механического фильтра.
Защитите все трубопроводы от замерзания.
ВНИМАНИЕ!
Защитите все трубопроводы от замерзания.
Обработка воды
Перед вводом агрегата в эксплуатацию промойте водяной контур. Загрязнения, окалина, частицы коррозии и
прочие посторонние материалы могут накапливаться внутри теплообменника и снижать его теплообменную
способность. Могут также происходить перепады давления, уменьшая проток воды.
Поэтому надлежащая обработка воды снижает риск коррозии, эрозии, образование окалины и т.п. Наиболее
подходящий способ обработки воды следует определять на месте, в соответствии с типом системы и местными
характеристиками технической воды.
Производитель не несет ответственности за повреждения или неисправность оборудования, вызванные
невыполнением обработки воды или неправильной обработкой воды.
ИСПАРИТЕЛЬ
ГИБКОЕ СОЕДИНЕНИЕ
МЕХАНИЧЕСКИЙ ФИЛЬТР
СТОПОРНЫЙ КЛАПАН
РЕЛЕ РАСХОДА
ПОЗ.
