D - KIMAC00611-09RU- 40/68
Электрическая установка
Общие технические условия
ПРЕДОСТЕРЕЖЕНИЕ
Все электрические подключения к агрегату должны выполняться в соответствии действующими
законодательными нормами и правилами.
Все работы по установке, эксплуатации и техническому обслуживанию должны выполняться
квалифицированным персоналом.
См. соответствующую монтажную схему для приобретенного вами агрегата, входящую в состав
сопроводительной документации оборудования. В случае отсутствия или утери монтажной схемы агрегата,
свяжитесь со своим дилером, который обеспечит доставку копии.
ПРЕДОСТЕРЕЖЕНИЕ
Используйте только медные проводники. Невыполнение требования по использованию только медных
проводников может привести к перегреву или коррозии в местах соединений, а также к повреждению агрегата.
Чтобы избежать появления взаимных помех, все цепи управления следует прокладывать отдельно от
разводки питания. Для этой цели используйте отдельные электрические кабелепроводы.
ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем выполнять какие-либо работы по обслуживанию агрегата, разомкните общий выключатель
электропитания оборудования.
Если агрегат выключен, но разъединитель остается в замкнутом положении, не использующиеся цепи
находятся под напряжением.
Никогда не открывайте распределительную коробку компрессоров, не разомкнув общий разъединительный
выключатель агрегата.
ПРЕДОСТЕРЕЖЕНИЕ
Агрегаты серии оснащены нелинейными электрическими компонентами высокой мощности (питание
компрессора VPD). Это вызывает появление высоких гармоник и может привести к значительным утечкам на
землю (около 2 A).
Защиту системы электропитания следует разрабатывать с учетом вышеуказанных параметров.
ПРЕДОСТЕРЕЖЕНИЕ
Ток короткого замыкания, который может выдерживаться электрощитом в соответствии с EN 60439-1,
составляет 25 кА, поэтому проверьте ток короткого замыкания на соединительных клеммах линии
электропитания агрегата, чтобы убедиться в том, что он меньше или равен току удержания панели агрегата.
ПРЕДОСТЕРЕЖЕНИЕ
В случае монтажа с длинной линией электропитания, превышающей 50 метров, индуктивная связь между
фазами и между фазой и землей генерирует важные явления, а именно:
• разбалансировку фазных токов;
• чрезмерное падение напряжения.
Для ограничения этих явлений на практике рекомендуется прокладывать фазные провода симметрично, как
показано на рисунке.

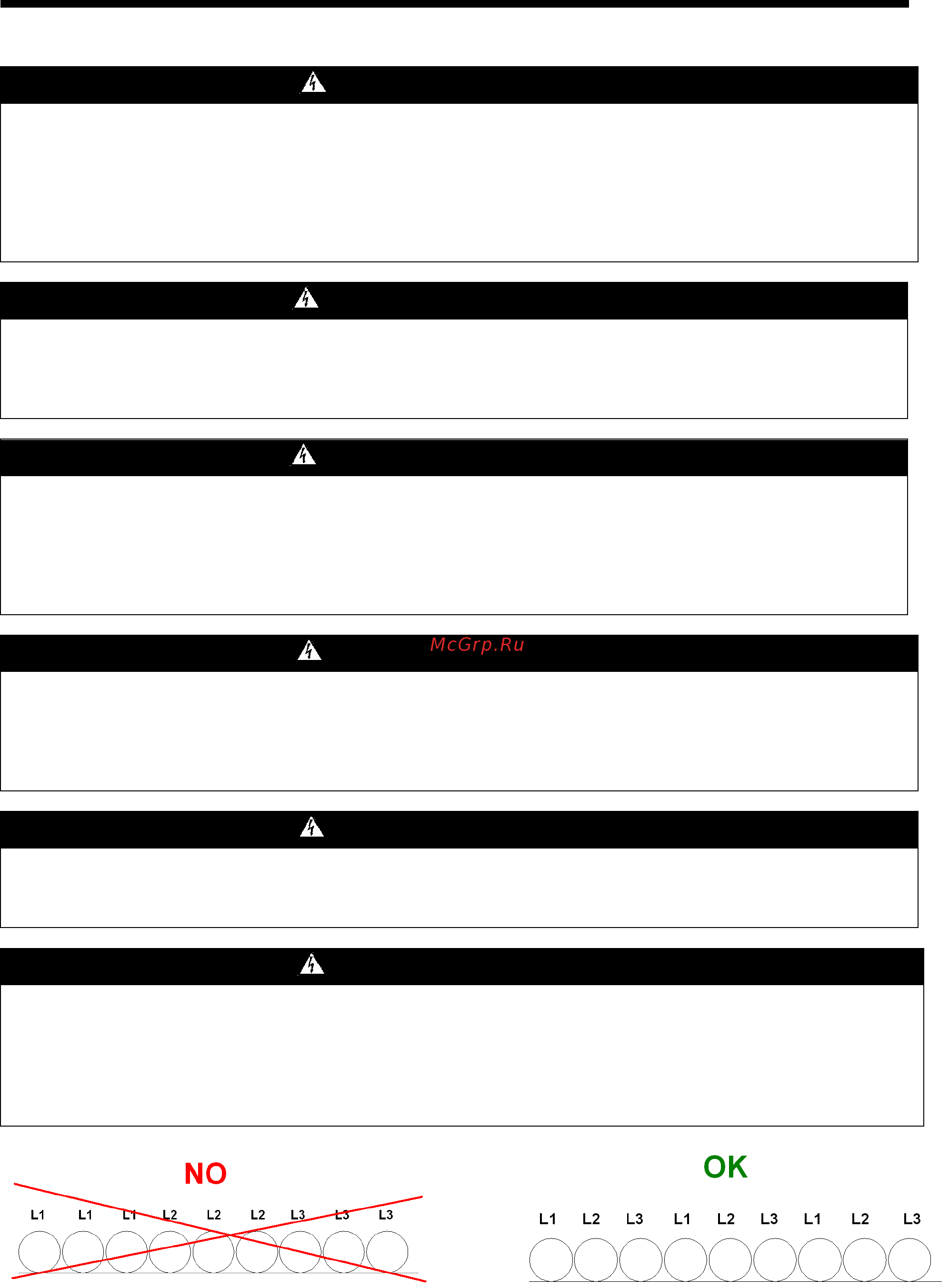

Рис. 9 – Монтаж длинных проводов электропитания
