Для регулировки МИНИМАЛЬНОГО давления топлива в обратном трубопроводе, идущем от
форсунки, используйте только исключительно гайку (5) (рис 23); закручивайте данную гайку для того,
чтобы увеличить давление, а откручивание гайки приведет к уменьшению давления.
Для регулировки МАКСИМАЛЬНОГО давления топлива в обратном трубопроводе, идущем
от форсунки, используйте только исключительно винт (6) (рис 23), установленным на эксцентрике
7. Закручивайте данный винт для того, чтобы увеличить давление, а откручивание винта приведет к
уменьшению давления.
Для регулировки воздуха используйте винты (3) на эксцентрике с регулируемым профилем
(лекало) (2) (рис 26), который управляет воздушной заслонкой. Закручивайте данные винты для того,
чтобы увеличить расход воздуха, а откручивание винтов приведет к уменьшению расхода.

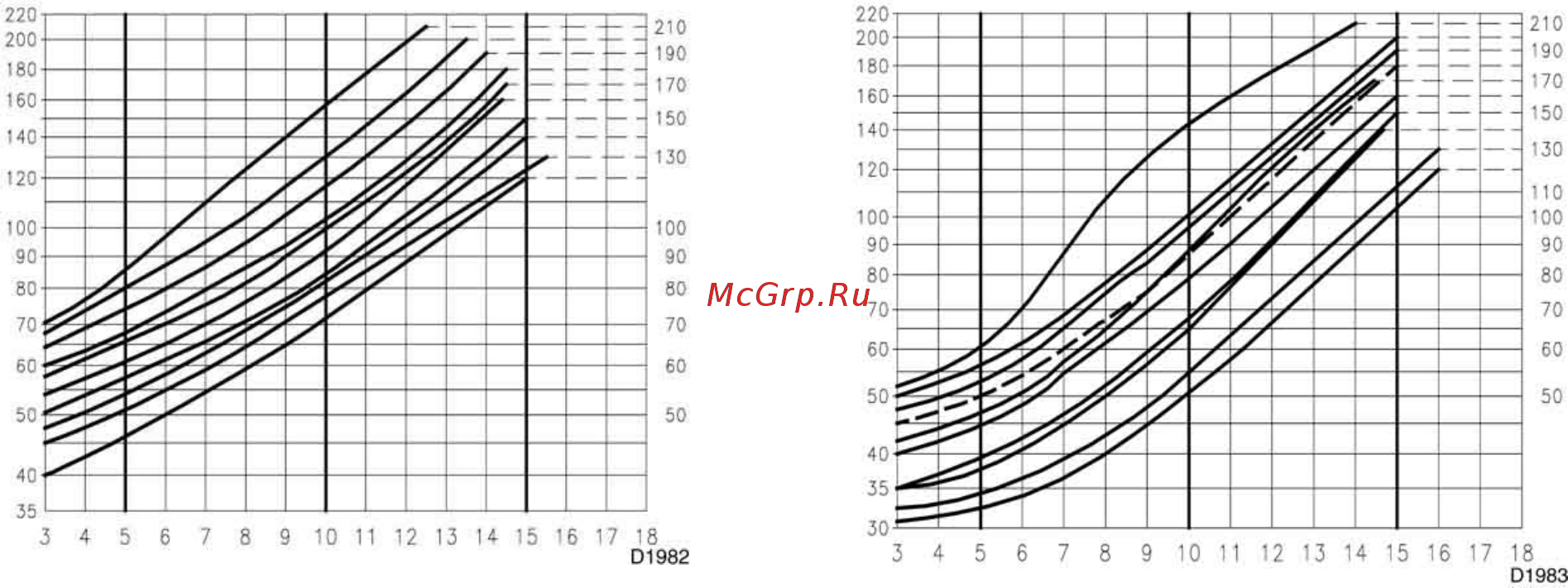

Расход на форсунке, кг/ч
Форсунка Bergonzo типа А3 (45°)
Давление на нагнетании 20 бар
Давление в обратном трубопроводе, бар
Расход на форсунке, кг/ч
Форсунка Bergonzo типа А4 (45°)
Давление на нагнетании 20 бар
Давление в обратном трубопроводе, бар
рис 24 рис 25
РОЗЖИГ ГОРЕЛКИ
Перед тем как разжигать горелку, восстановите соединения органов регулировки подачи воздуха и
топлива; ослабьте винты (4) на эксцентрике с регулируемым профилем (лекало) (2) (рис 26), ослабьте
гайку и контргайку (5) (А) и два винта (8) (А) на регуляторе давления и эксцентрике (рис 23).
Замкните контакты на устройствах дистанционного управления и переведите переключатель (1) (рис 22) в
положение “MAN”.
Горелка включится и после этапа предварительной продувки появится пламя.
1 – Расход на МИНИМУМЕ
Расход на МИНИМУМЕ выбирается внутри рабочего диапазона, указанного на странице 6.
Нажмите кнопку (2) (рис 22) «уменьшение мощности» и держите ее нажатой до тех пор, пока
серводвигатель не встанет в положение 20° (данная регулировка выполняется на заводе).
Отрегулируйте давление топлива в обратном трубопроводе, идущем от форсунки, используя только
гайку (5) рис 23; этим вы зададите давление для розжига и для работы на минимальной мощности.
2 – Расход на МАКСИМУМЕ
Расход на МАКСИМУМЕ выбирается внутри рабочего диапазона, указанного на странице 6.
После регулирования мощности розжига и работы на минимальной мощности, переходите к регулировке
максимальной мощности, нажмите кнопку (2) (рис 22) в сторону знака «+» и держите ее нажатой до тех
пор, пока серводвигатель 13 (рис 1) не встанет в максимальное положение 130°.
После того как серводвигатель будет максимально открыт, отрегулируйте давление топлива в
обратном трубопроводе, идущем от форсунки, используя только винт (6) рис 23 на эксцентрике; этим
вы зададите давление для работы на максимальной мощности.
Закручивайте винт (6) (рис 23) только до тех пор, пока давление будет увеличиваться
одновременно с поворотом винта; тогда расход будет меняться в течение всего поворота серводвигателя.
Теперь затяните гайку и контргайку (5) и два винта (8) на регуляторе давления.
16
