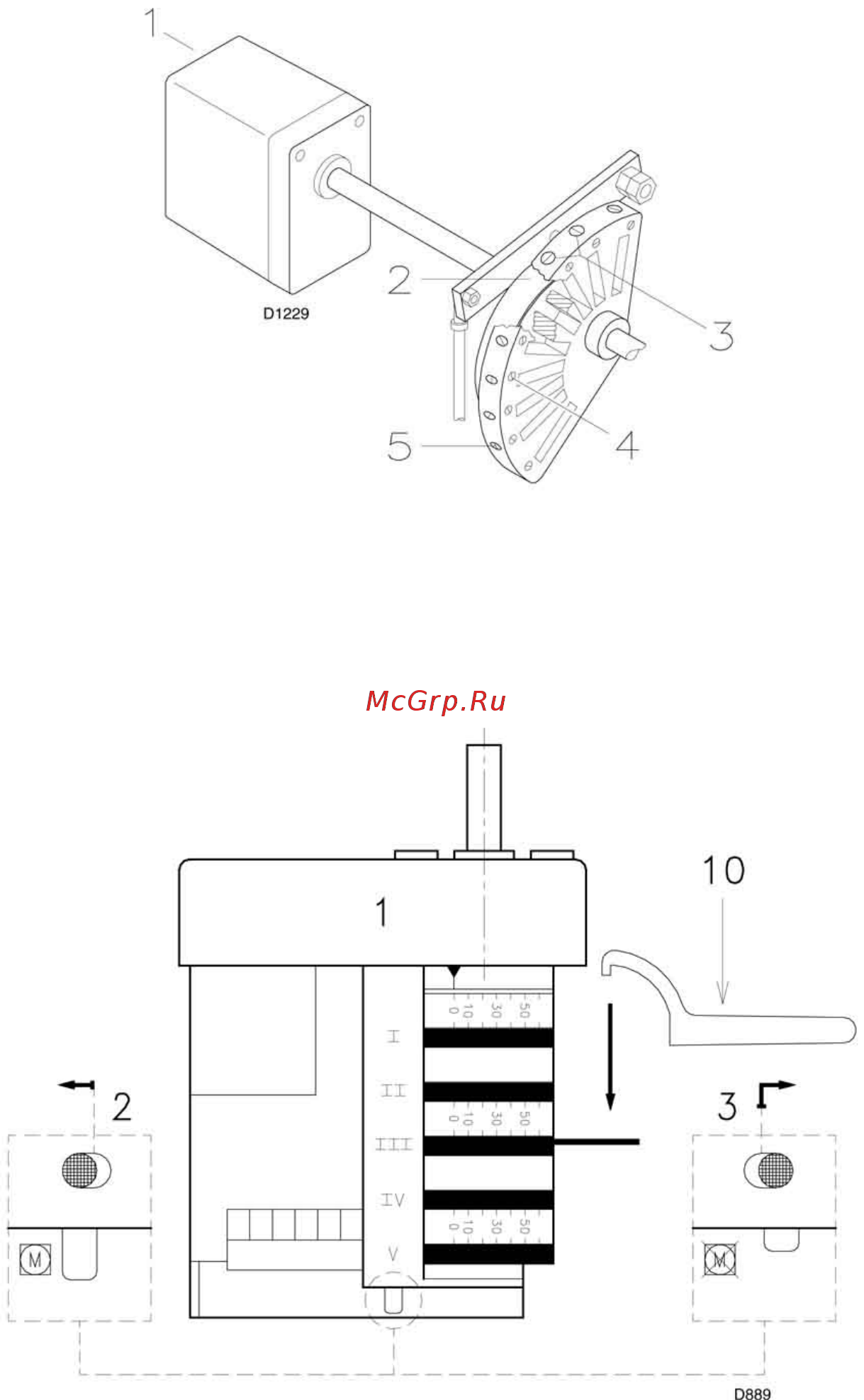

1 – серводвигатель рис 26
2 – эксцентрик с изменяемым профилем
3 – винты для регулировки профиля эксцентрика
4 – винты для фиксации регулировки
5 – винты для регулировки профиля эксцентрика
рис 27
3 – ПРОМЕЖУТОЧНАЯ МОЩНОСТЬ
При задании минимального и
максимального давления мы
автоматически определяем, каким
будет давление и, следовательно,
расход топлива, на промежуточных
положениях.
Регулировка топлива
Во время регулирования
минимального и максимального
давления достаточно установить
небольшой избыток воздуха для
горения, который регулируется на
глаз.
Только после того как будет
отрегулировано минимальное и
максимальное давление, выполняйте
тонкую настройку топлива для
различных промежуточных
мощностей. Для этого достаточно
регулировать расход воздуха с
помощью винтов (3) рис 26 на
эксцентрике.
Нажмите кнопку (2) (рис 22)
«увеличение мощности» и держите ее
нажатой до тех пор, пока
серводвигатель не встанет в
положение приблизительно 15°.
Отрегулируйте винты таким образом,
чтобы горение было оптимальным.
Таким же образом отрегулируйте
следующие винты.
Следите за тем, чтобы
профиль эксцентрика изгибался
плавно.
После окончания регулировки
топлива затяните винты (4) (рис 26) и
еще раз проверьте розжиг. Уровень
шума должен быть таким же, как и при
последующей работе. Если же пламя
будет пульсирующим, уменьшите
расход при розжиге.
ЗАМЕЧАНИЕ. Серводвигатель
следует за регулировкой кулачка III
только когда угол эксцентрика
уменьшается. Если необходимо
увеличить угол эксцентрика, сначала
увеличьте угол поворота
серводвигателя, с помощью кнопки
«увеличение мощности», после чего
увеличьте угол кулачка III и, наконец,
переведите серводвигатель в
положение, соответствующее
мощности MIN с помощью кнопки
«уменьшение мощности».
Если понадобится
регулировка кулачка III, особенно
небольшие изменения, можно
воспользоваться специальным ключом
(10) рис 27, который держится на
магните под серводвигателем.
17
