1.3 Рабочий диапазон: EUWA*5-24KZW1

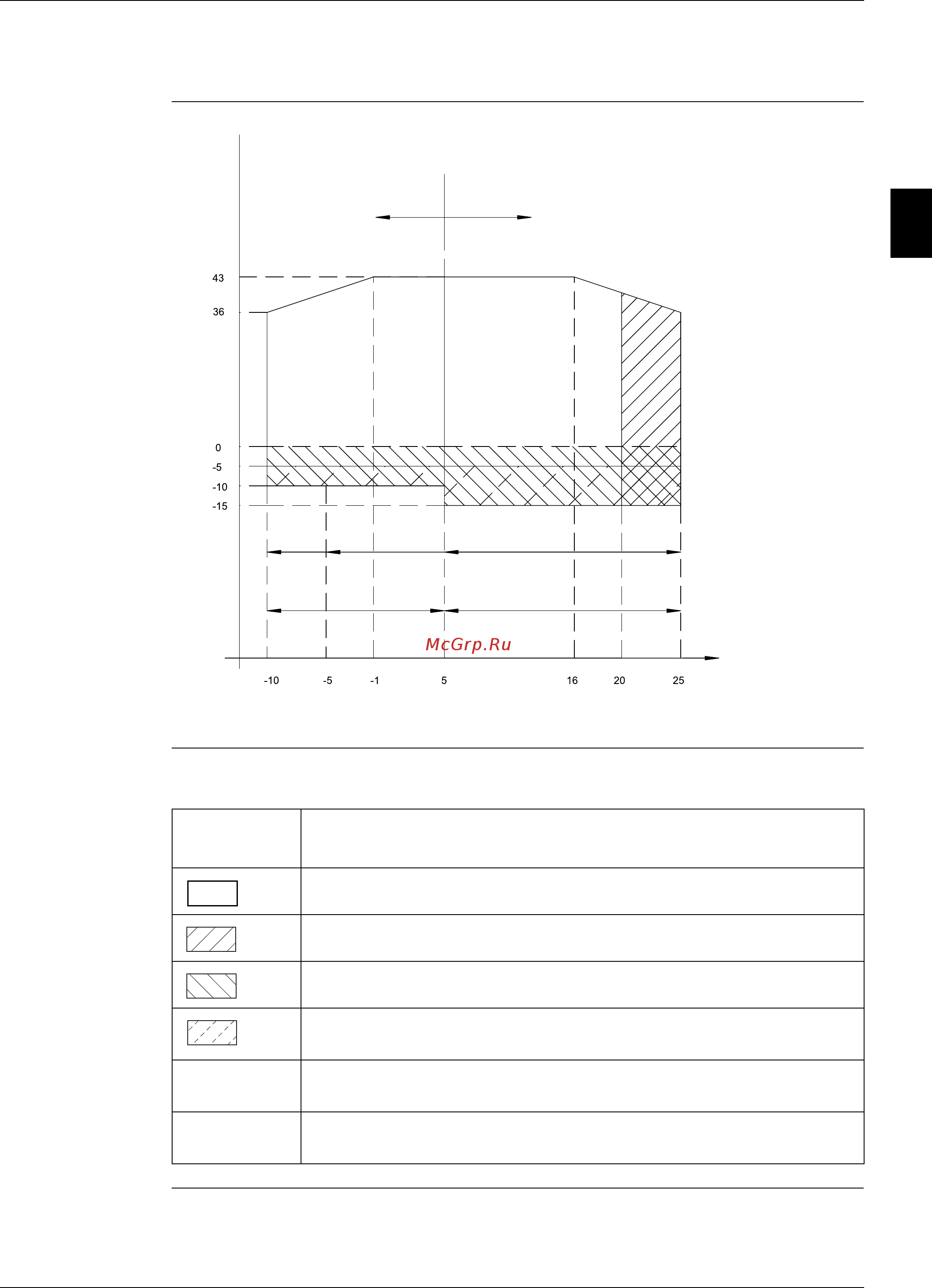

Рабочий диапазон На рисунке ниже показан рабочий диапазон EUWA*5-24KZW1.
Условные
обозначения
В таблице ниже приведены обозначения и сокращения, используемые для приведенной выше
иллюстрации рабочего диапазона.
ZLZH
ВодаГликоль
Температура воды
испарителя на выходе (°C)
Температура наружного
воздуха (°CDB)
ДОП. ФУНКЦ. СТАНДАРТН.
СТАНДАРТН.
Обозначение/
Сокращение
Описание
Стандартный режим работы
Участок раб. с пониж. темп-ры
Защита водяного контура от замерзания
Если блоки работают при температуре ниже -5 °C и установлены на
сквозняке, то требуется ветровой экран.
ZH Дополнительная функция для обеспечения температуры воды испарителя
на выходе до -5 °C
ZL Дополнительная функция для обеспечения температуры воды испарителя
на выходе до -10 °C
