Общее описание ESIU03-02

1–72 Часть 1 – Краткое описание системы

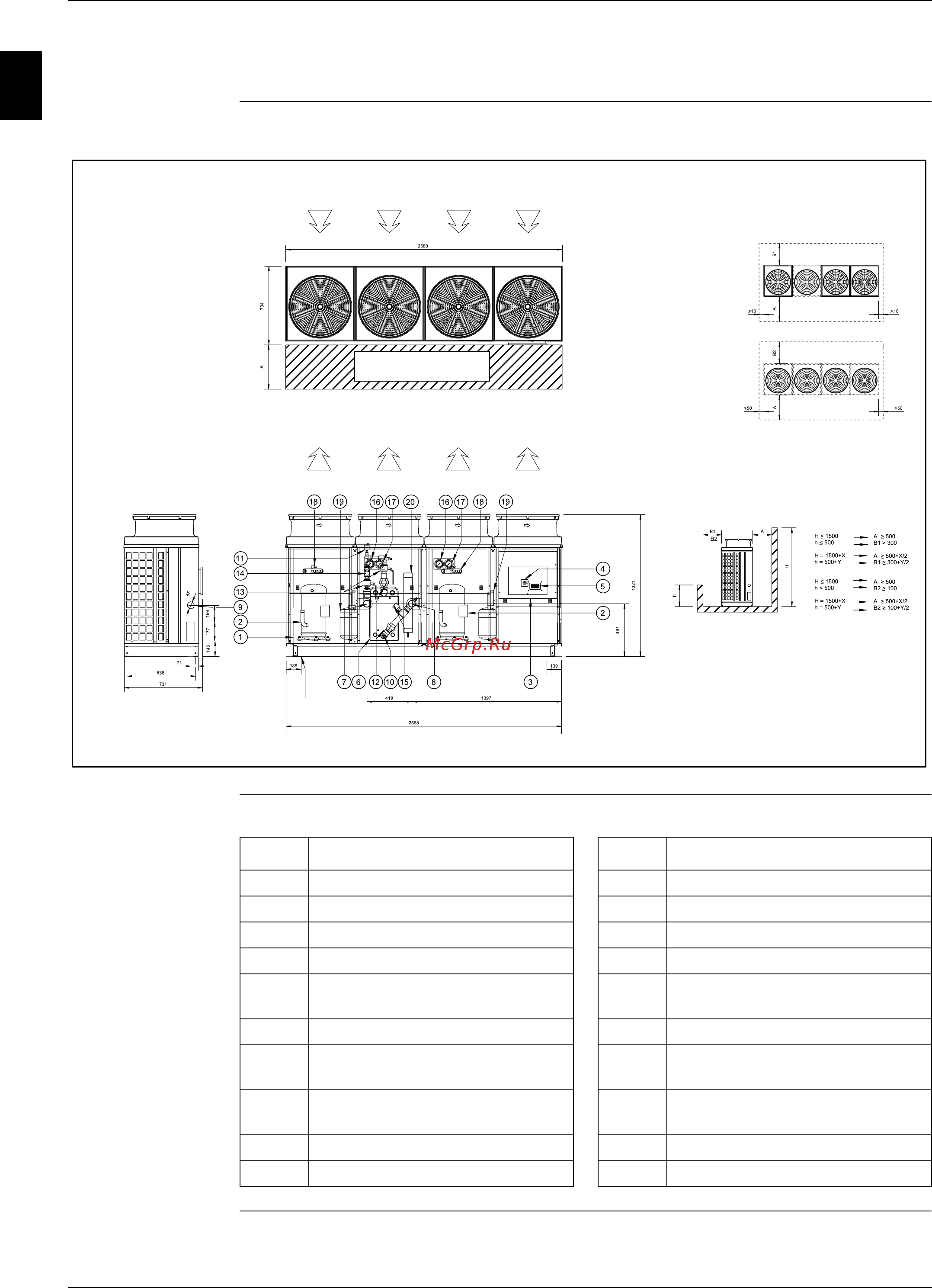

1.41 Чертеж общего вида: EUWYN16KZW1

EUWYN16KZW1 На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты.

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

N° Компонент N° Компонент

1 Воздушный теплообменник 11 Воздухоотделитель

2 Компрессор 12 Точка замера давления

3 Клеммная коробка 13 Шаровой клапан

4 Главный выключатель 14 Водяной фильтр

5 Пульт управления с цифровым

дисплеем

15 Реле протока

6 Испаритель 16

Манометр высокого давления (доп.)

7 ВХ точки подсоединения воды:

2” BSP

Манометр низкого давления (доп.)

8 ВЫХ точки подсоединения воды:

2” BSP

18 4-ходовой клапан

9 Ввод электропитания 19 Аккумулятор

10 Дренаж 20 Сборник жидкости
