1.33 Чертеж общего вида: EUWAP20-24KZW1

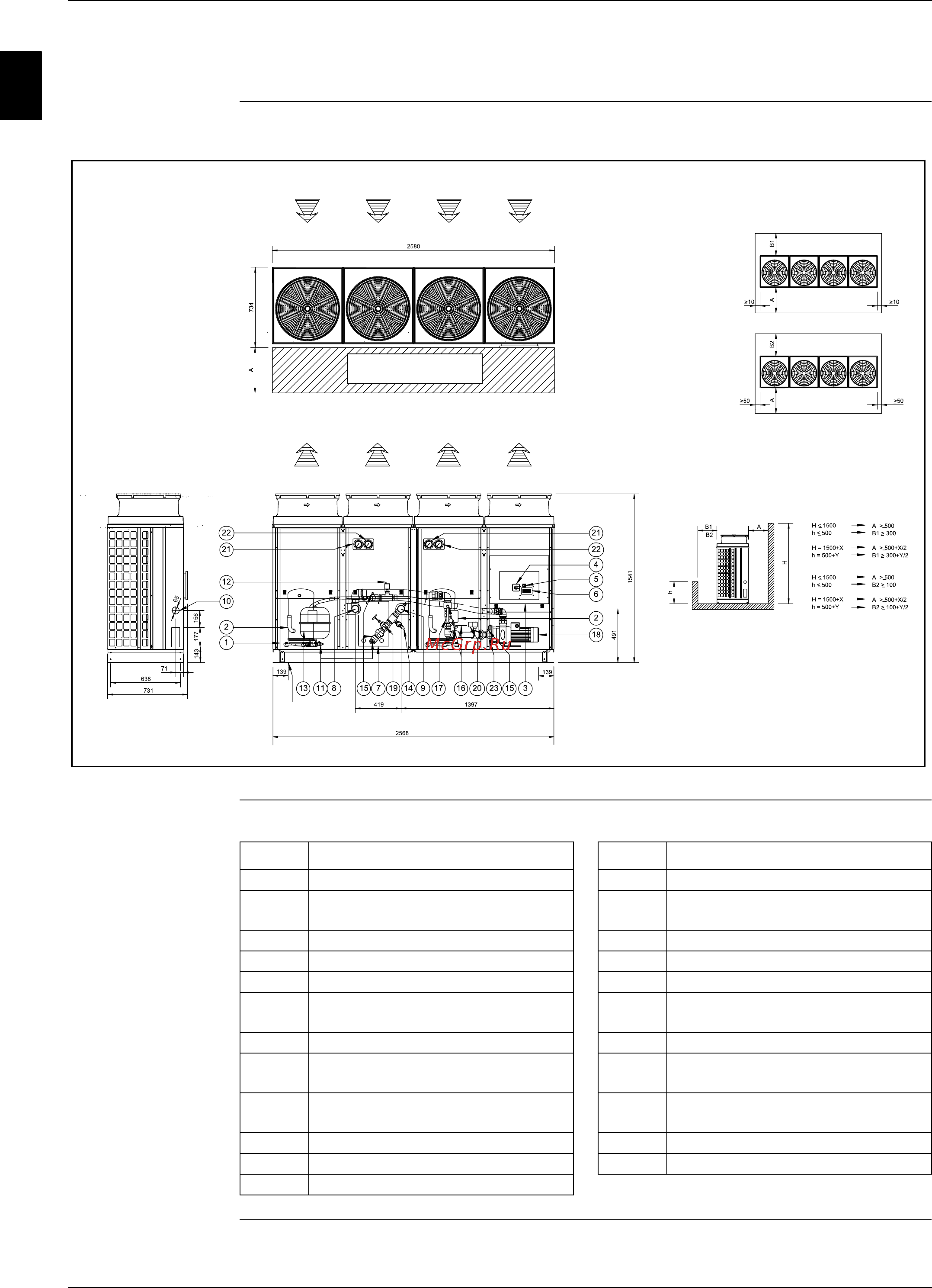

EUWAP20-24KZW1 На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты.

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

N° Компонент N° Компонент

1 Воздушный теплообменник 13 Расширительный бак

2 Компрессор 14 Предохранительный клапан +

манометр

3 Клеммная коробка 15 Точка замера давления

4 Главный выключатель 16 Шаровой клапан

5 Выключатель насоса 17 Водяной фильтр

6 Пульт управления с цифровым

дисплеем

18 Насос

7 Испаритель 19 Регулирующий клапан

8 ВХ точки подсоединения воды:

2” BSP

20 Реле протока

9 ВЫХ точки подсоединения воды:

2” BSP

Манометр высокого давления (доп.)

10 Ввод электропитания 22

Манометр низкого давления (доп.)

11 Дренаж 23 Дренажный насос

12 Воздухоотделитель
