1.6 Внешнее статическое давление EUWA*16-24KZW1
Внешнее
статическое
давление

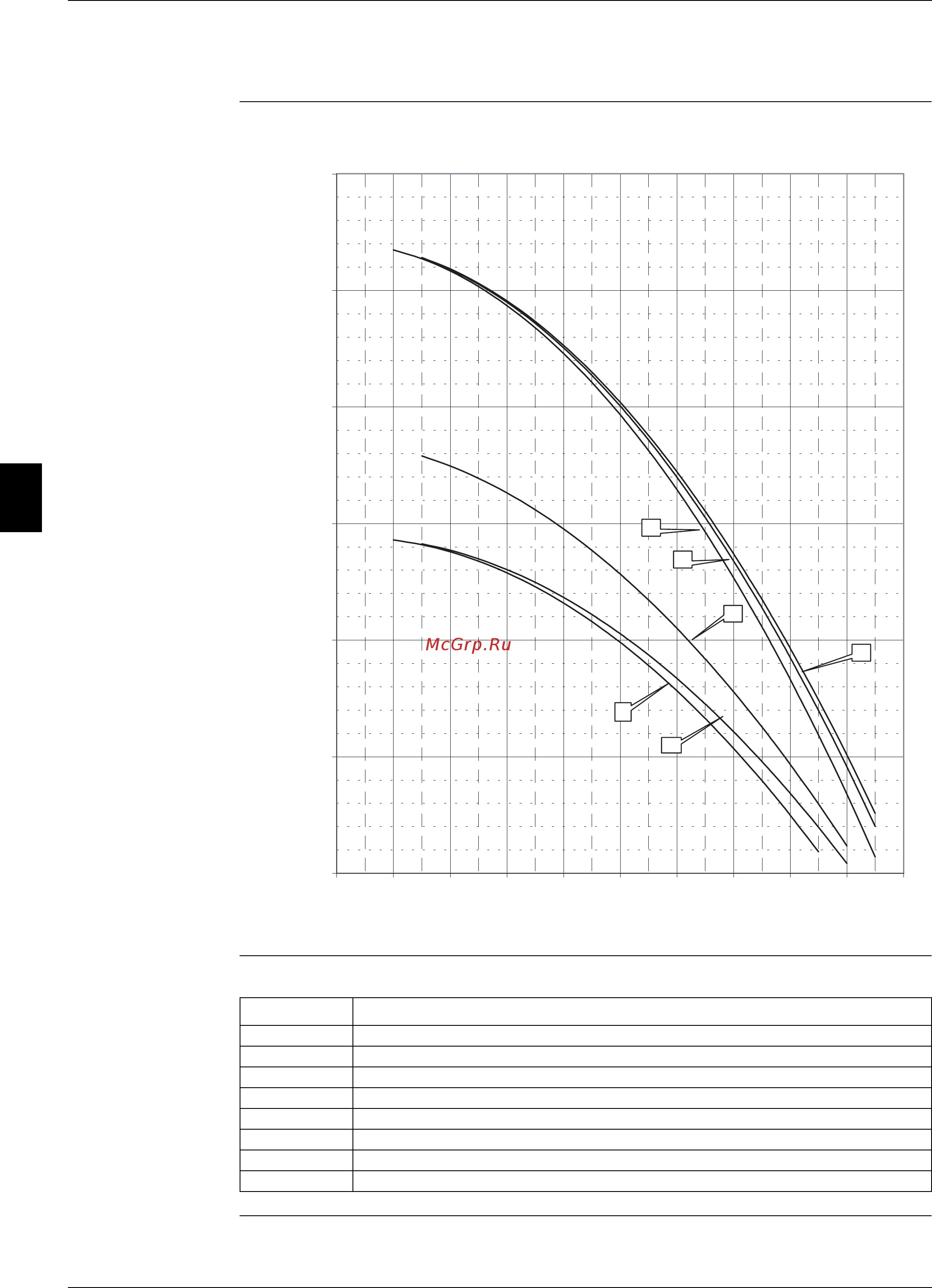

На графике ниже показано внешнее статическое давление в зависимости от расхода воды и
давления дополнительного насоса.
Обозначения В таблице ниже описаны обозначения.
0,00
100,00
200,00
300,00
400,00
500,00
600,00
0 20 40 60 80 100 120 140 160 180 200
WF (л/мин)
ВСД [кПа]
3
2
1
4
5
6
Обозначение Описание
ВСД Внешнее статическое давление блока
WF Расход воды
(1) EUWA(P,B)16KZW1 (станд.)
(2) EUWA(P,B)20KZW1 (станд.)
(3) EUWA(P,B)24KZW1 (станд.)
(4) EUWA(P,B)16KZW1 (доп. насос выс.)
(5) EUWA(P,B)20KZW1 (доп. насос выс.)
(6) EUWA(P,B)24KZW1 (доп. насос выс.)
