2.2 Краткое описание установки

Введение В краткое описание установки включены основные составляющие типовой установки:

■ Чиллер

■ Первичный водяной контур

■ Вторичный водяной контур.

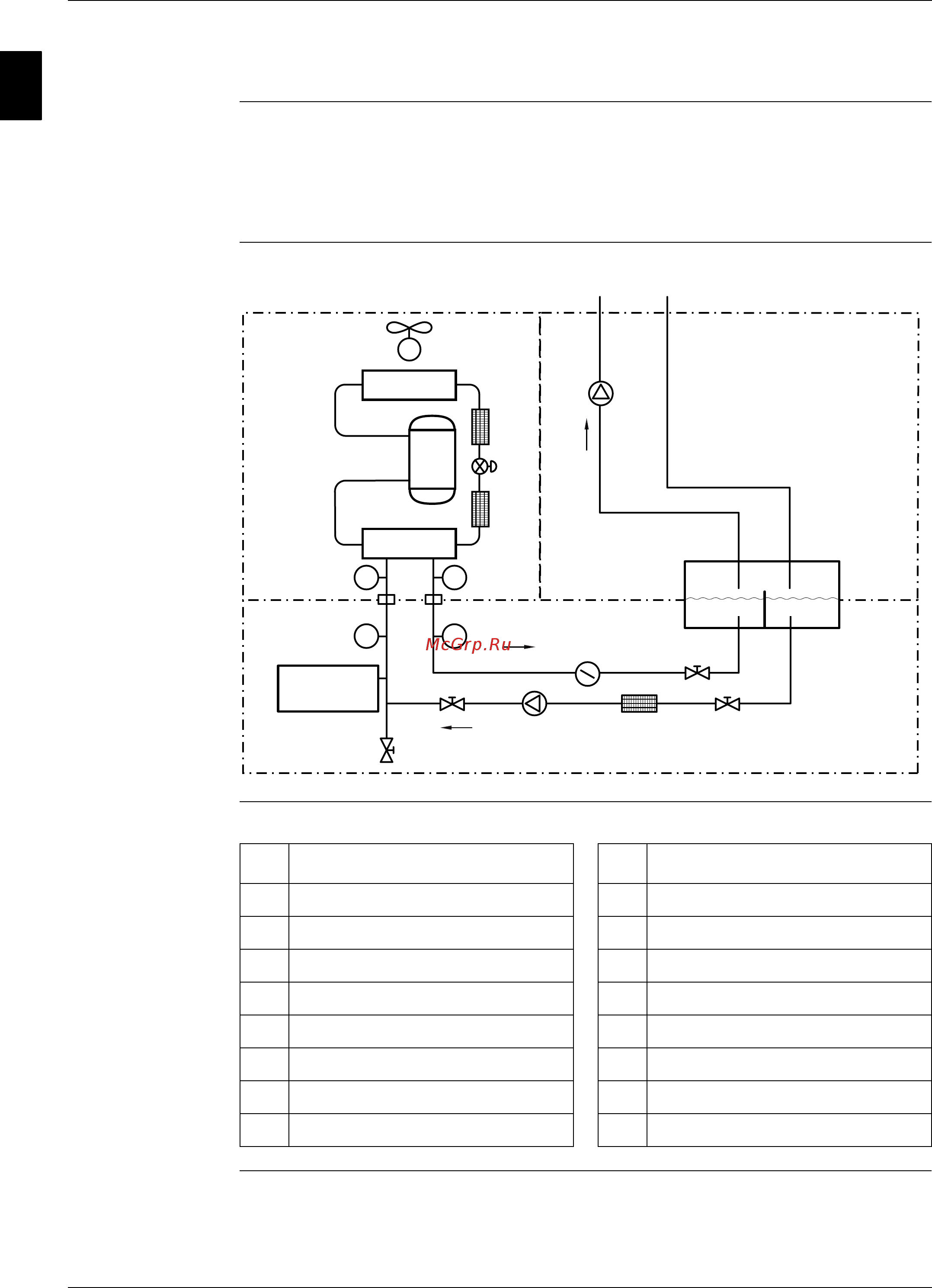

Типовая установка На рисунке ниже показана типовая установка. Некоторые компоненты в чиллерах, описанных в

этом руководстве, могут отсутствовать.

Компоненты В таблице ниже перечислены компоненты.

Водяной фильтр Фильтр нужно установить перед водоприемником пластинчатого теплообменника.

Пластинчатые теплообменники являются чувствительными к грязи и мелким частицам.

Размер ячейки сетки фильтра должен составлять макс. 0,5

мм.

Чиллер Вторичный водяной контур

Первичный водяной контур

N° Чиллер N° Первичный водяной контур

1 Компрессор 9 Точки измерения давления

2 Воздушный теплообменник 10 Реле протока

3 Расширительный клапан 11 Запорные вентили

4 Водяной теплообменник 12 Накопительный бак

5 Двигатель вентилятора 13 Водяной фильтр

6 Сетчатый фильтр хладагента 14 Водяной насос

7 Точки подачи воды 15 Сливной клапан

8 Точки измерения температуры 16 Расширительный бак
