Общее описание ESIU03-02
1–68 Часть 1 – Краткое описание системы
3
11
4
5

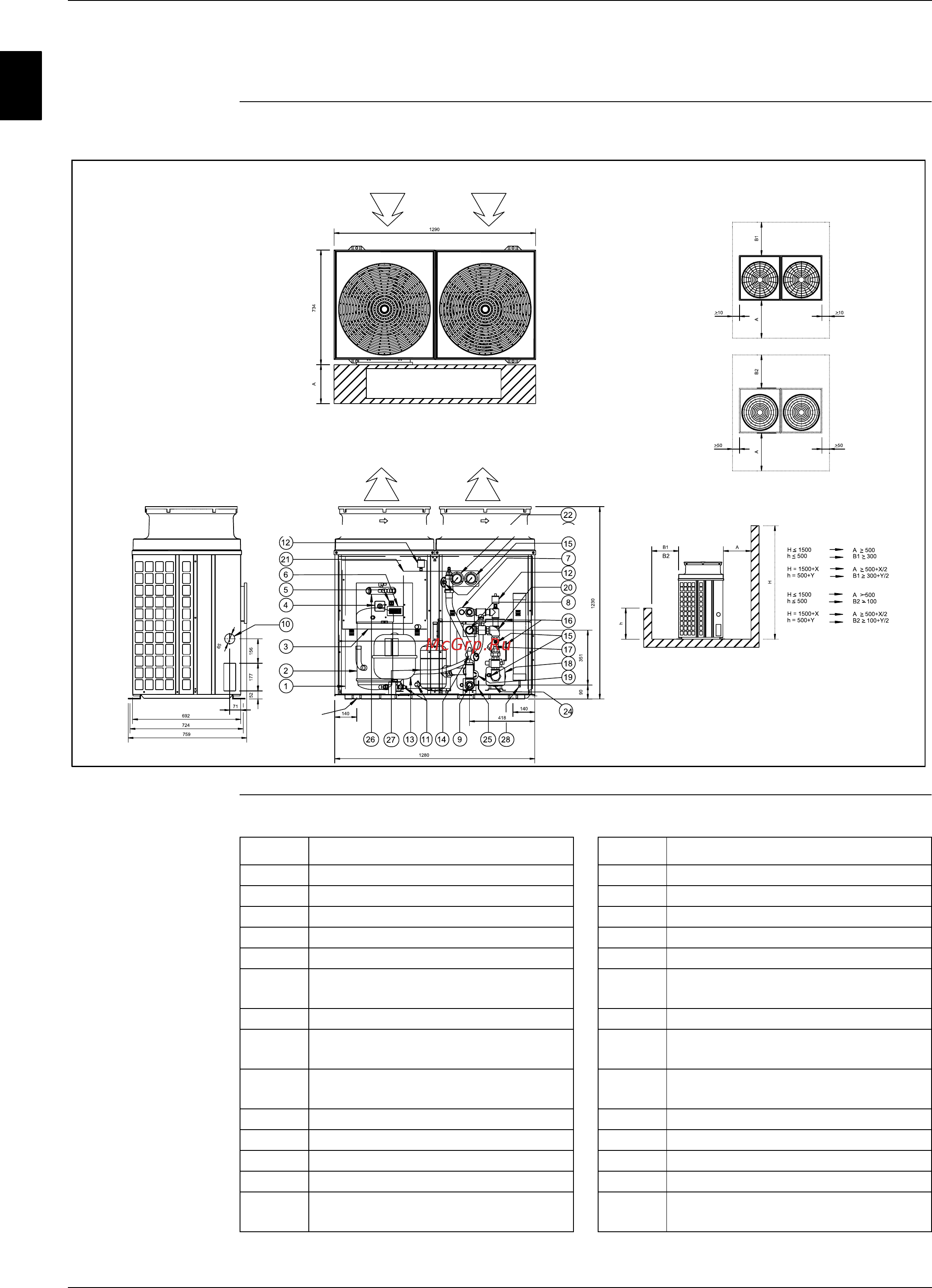

1.37 Чертеж общего вида: EUWYB5-8KZW1
EUWYB5-8KZW1 На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания
блока (мм).
Компоненты В таблице ниже перечислены компоненты.
СВОБОДНОЕ ПРОСТРАНСТВО B1/B2
СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м
ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА
КРЕПЛЕНИЕ
4XØ15
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
N° Компонент N° Компонент
1 Воздушный теплообменник 15 Точка замера давления
2 Компрессор 16 Шаровой клапан
3 Клеммная коробка 17 Водяной фильтр
4 Главный выключатель 18 Насос
5 Выключатель насоса 19 Регулирующий клапан
6 Пульт управления с цифровым
дисплеем
20 Реле протока
7 Испаритель 21 Накопительный бак
8 ВХ точки подсоединения воды:
1 1/4” BSP
22
Манометр высокого давления (доп.)
9 ВЫХ точки подсоединения воды:
1 1/4” BSP
23
Манометр низкого давления (доп.)
10 Ввод электропитания 24 Дренажный насос
11 Дренаж 25 Игольчатый клапан
12 Воздухоотделитель 26 4-ходовой клапан
13 Расширительный бак 27 Аккумулятор
14 Предохранительный клапан +
манометр
28 Сборник жидкости
