ESIU03-02 Общее описание

Часть 1 – Краткое описание системы 1–59

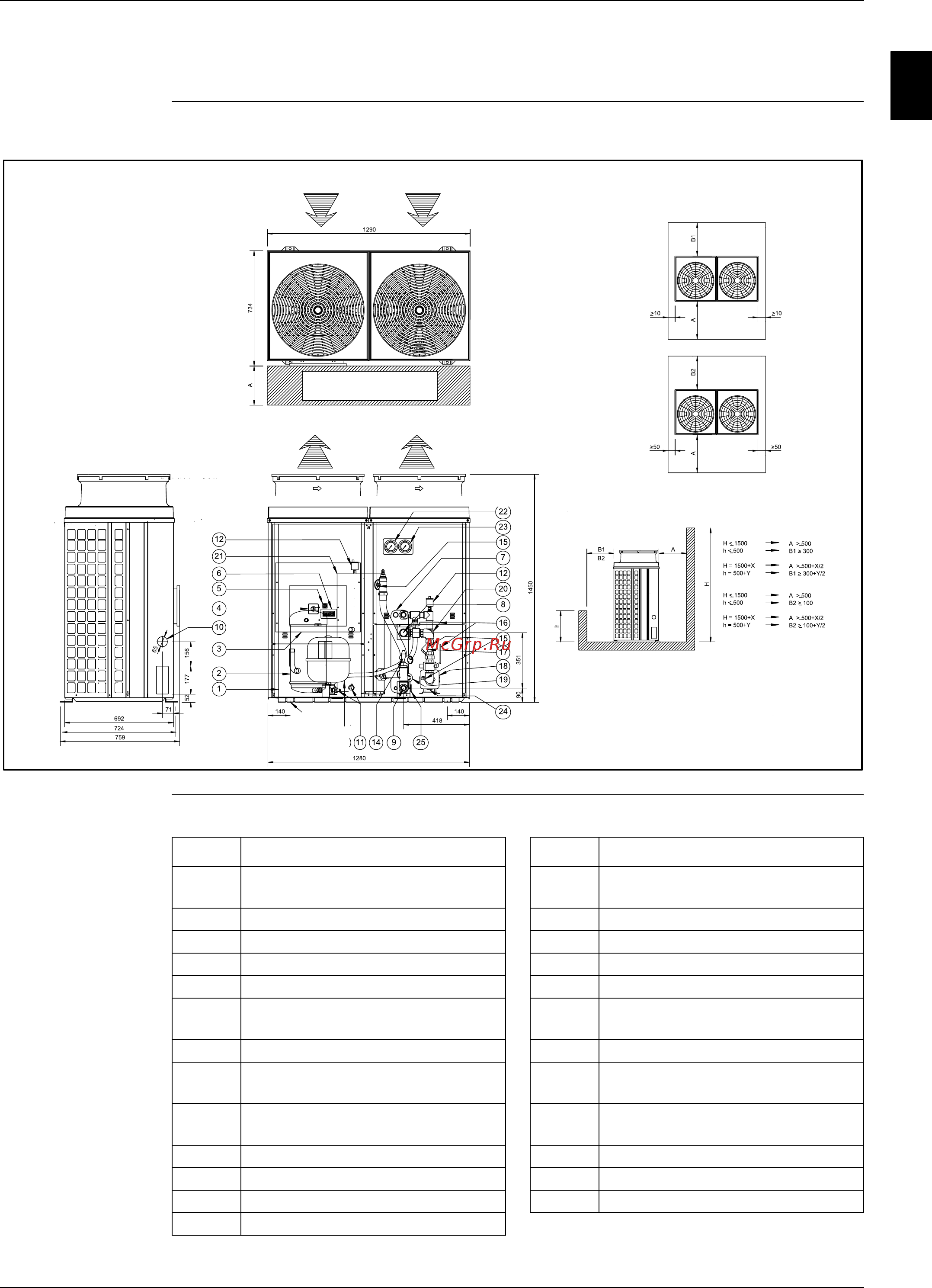

1.28 Чертеж общего вида: EUWAB10-12KZW1

EUWAB10-12KZW1 На рисунке ниже показан общий вид, размеры, пространство для установки и обслуживания

блока (мм).

Компоненты В таблице ниже перечислены компоненты.

СВОБОДНОЕ ПРОСТРАНСТВО B1/B2

СВОБОДНОЕ ПРОСТРАНСТВО МИН 3 м

ПРЕДОСТЕРЕЖЕНИЕ ОТНОСИТЕЛЬНО ВЕНТИЛЯТОРА

КРЕПЛЕНИЕ

4XØ15

ПРОСТРАНСТВО ДЛЯ

ОБСЛУЖИВАНИЯ

N° Компонент N° Компонент

1 Воздушный теплообменник 14 Предохранительный клапан +

манометр

2 Компрессор 15 Точка замера давления

3 Клеммная коробка 16 Шаровой клапан

4 Главный выключатель 17 Водяной фильтр

5 Выключатель насоса 18 Насос

6 Пульт управления с цифровым

дисплеем

19 Регулирующий клапан

7 Испаритель 20 Реле протока

8 ВХ точки подсоединения воды:

1 1/4” BSP

21 Накопительный бак

9 ВЫХ точки подсоединения воды:

1 1/4” BSP

Манометр высокого давления (доп.)

10 Ввод электропитания 23

Манометр низкого давления (доп.)

11 Дренаж 24 Дренажный насос

12 Воздухоотделитель 25 Игольчатый клапан

13 Расширительный бак
